Гидродинамическая муфта Transfluid KCG

Гидромуфта Transfluid оснащённая зубчатыми муфтами для монтажа на вал. Основное предназначение гидродинамической муфты - облечгение старта электродвигателя, уменьшение стартовых токов и стартовых перегрузок привода. Также, огромным преимуществом гидромуфты является то, что в случае ударных перегрузок, пульсации нагрузок, заклинивания привода - гидромуфта выполняет предохранительную функцию.

гидродинамическая муфта Transfluid

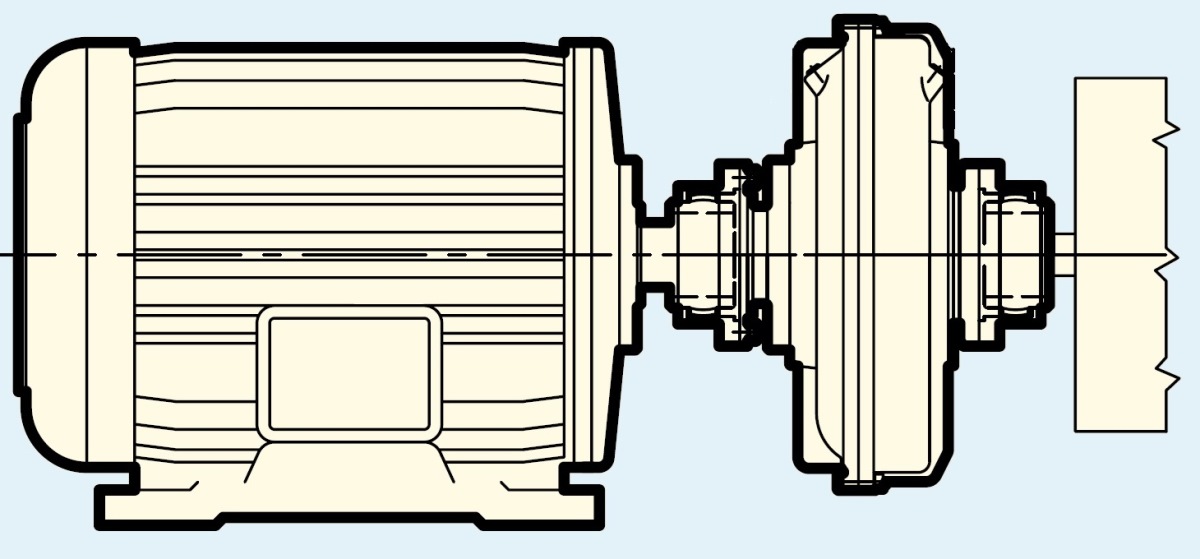

Как правило, гидромуфта, оснащённая зубчатыми муфтами устанавливается между электродвигателем и приводимым устройством. Следует понимать, что несмотря на способность зубчатых муфт компенсировать погрешность соосности соединяемых валов, не стоит пренебрегать точностью центровки валов. Чем более качественно выверена соостность валов - тем долговечнее будет привод.

гидромуфта Transfluid

Габаритные размеры гидромуфт Transfluid KCG

 типоразмер
 гидромуфты		 A,
 mm		 C,
 mm		 N,
 mm		 D, G,
 mm max		 артикул
 Transfluid 7KCG 228 229 44,5 50 ACB2885AB
 Transfluid 8KCG 256 234 44,5 50 ACC2886AB
 Transfluid 9KCG 295 290.6 50,8 65
 Transfluid 11KCG 325 299.6 50,8 65
 Transfluid 12KCG 372 299.6 50,8 65 ACG2920AC
 Transfluid 13KCG 398 325.1 50,8 65 ACI2977AE, ACI2978AE
 Transfluid 15KCG 460 410 79,5 95 ACM2962BB, ACM2979BB
 Transfluid 17KCG 520 434 79,5 95 ACO2981BB, ACO2982BB
 Transfluid 19KCG 565 434 79,5 95 ACQ2984BB, ACQ2985BB
 Transfluid 21KCG 620 503 93,5 111
 Transfluid 24KCG 714 503 93,5 111
 Transfluid 27KCG 780 627 109,5 134
 Transfluid 29KCG 860 656 109,5 134
 Transfluid 34KCG 1000 750 123,5 160
 Transfluid 46KCG 1330  192,5 224

Для построения конвейеров и тяжелонагруженных приводов вы также можете купить электродвигатели, салазки, клиновые ремни, шкивы, бесшпоночные муфты, тяговые цепи, вильчатые цепи и звёзды, кулачковые и торовые муфты, транспортёрные ленты, редукторы, мотор-редукторы, блокираторы обратного хода.

Гидромуфта Transfluid KCG имеет несколько опциональных исполнений, которые можно разделить на две категории, которые можно комбинировать медлу собой:

Конструкция рабочей камеры гидромуфты
- Transfluid KCG - базовое исполнение
- Transfluid CKCG - оснащена камерой замедления запуска
- Transfluid CCKCG - оснащена увеличенной камерой замедления запуска

Дополнительный тормоз для блокировки конвейера
- Transfluid KCG - базовое исполнение зез тормоза
- Transfluid KCGB - оснащена тормозным барабаном.
- Transfluid KCGBP - оснащена тормозным диском.
Размеры тормозных дисков и барабанов оговариваются индивидуально. Для компелктации привода вы можете использовать тормозные системы Transfluid либо тормозные системы Coremo. включая шинно-пневматические муфты.

На нашем сайте вы можете скачать каталоги в формате PDF и другую вспомогательную дитературу.
