Звёздочка для двухрядной цепи 08B-2

купить звёздочку с монтажной втулкой

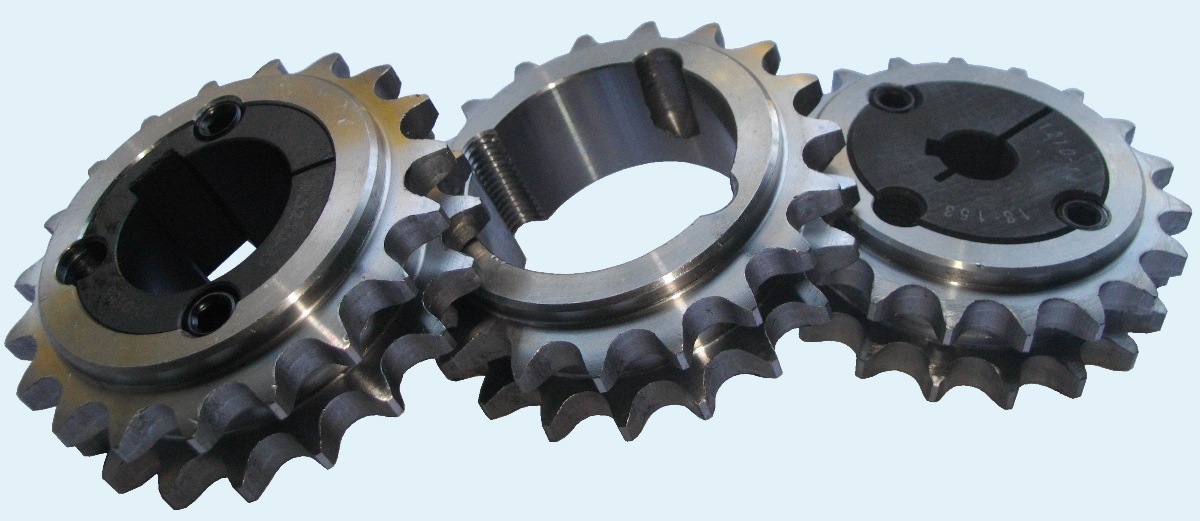

Звёздочка для роликовой цепи 08B-2 (2ПР-12,7) монтируемая на коническую монтажную втулку Taper bush. Благодаря такой универсальной системе монтажа сборка привода не требует специальных инструментов а сами звёздочки становятся быстросъёмными.

Купить двухрядную звёздочку

Основные размеры звёздочек Sati для цепи 08B-2 / 12,7x7.75mm.

 артикул Sati taper bush Z De Dp d H дополнительная маркировка
 TD09015 TB1008 15 65.5 61,09 45 22 PHS 08B-2TB15, 1/2X5/16 Z=015
 TD09016 TB1108 16 69,5 65,10 50 22 PHS 08B-2TB16, 1/2X5/16 Z=016
 TD09017 TB1210 17 73,6 69,11 60 25 PHS 08B-2TB17, 1/2X5/16 Z=017
 TD09018 TB1210 18 77,8 73,14 60 25 PHS 08B-2TB18, 1/2X5/16 Z=018
 TD09019 TB1210 19 81,7 77,16 63 25 PHS 08B-2TB19, 1/2X5/16 Z=019
 TD09020 TB1610 20 85,8 81,19 71 25 PHS 08B-2TB20, 1/2X5/16 Z=020
 TD09021 TB1610 21 89,7 85,22 71 25 PHS 08B-2TB21, 1/2X5/16 Z=021
 TD09022 TB1610 22 93,8 89,24 71 25 PHS 08B-2TB22, 1/2X5/16 Z=022
 TD09023 TB1610 23 98,2 93,27 76 25 PHS 08B-2TB23, 1/2X5/16 Z=023
 TD09024 TB1610 24 101,8 97,29 76 25 PHS 08B-2TB24, 1/2X5/16 Z=024
 TD09025 TB2012 25 105,8 101,33 76 25 PHS 08B-2TB25, 1/2X5/16 Z=025
 TD09026 TB2012 26 110,0 105,36 76 25 PHS 08B-2TB26, 1/2X5/16 Z=026
 TD09027 TB2012 27 114,0 109,40 76 25 PHS 08B-2TB27, 1/2X5/16 Z=027
 TD09028 TB2012 28 118,0 113,42 90 32 PHS 08B-2TB28, 1/2X5/16 Z=028
 TD09030 TB2012 30 126,1 121,50 90 32 PHS 08B-2TB30, 1/2X5/16 Z=030
 TD09038 TB2012 38 158,6 153,80 90 32 PHS 08B-2TB38, 1/2X5/16 Z=038
 TD09045 TB2012 45 188,0 182,07 100 32 PHS 08B-2TB45, 1/2X5/16 Z=045
 TD09057 TB2012 57 236,4 230,54 100 32 PHS 08B-2TB57, 1/2X5/16 Z=057
 TD09076 TB2012 76 313,3 307,33 100 32 PHS 08B-2TB76, 1/2X5/16 Z=076
 TD09095 TB2012 95 390,1 384,11 100 32 PHS 08B-2TB95, 1/2X5/16 Z=095
 TD09114 TB2517 114 466,9 460,90 110 45 PHS 08B-2TB114, 1/2X5/16 Z=114
