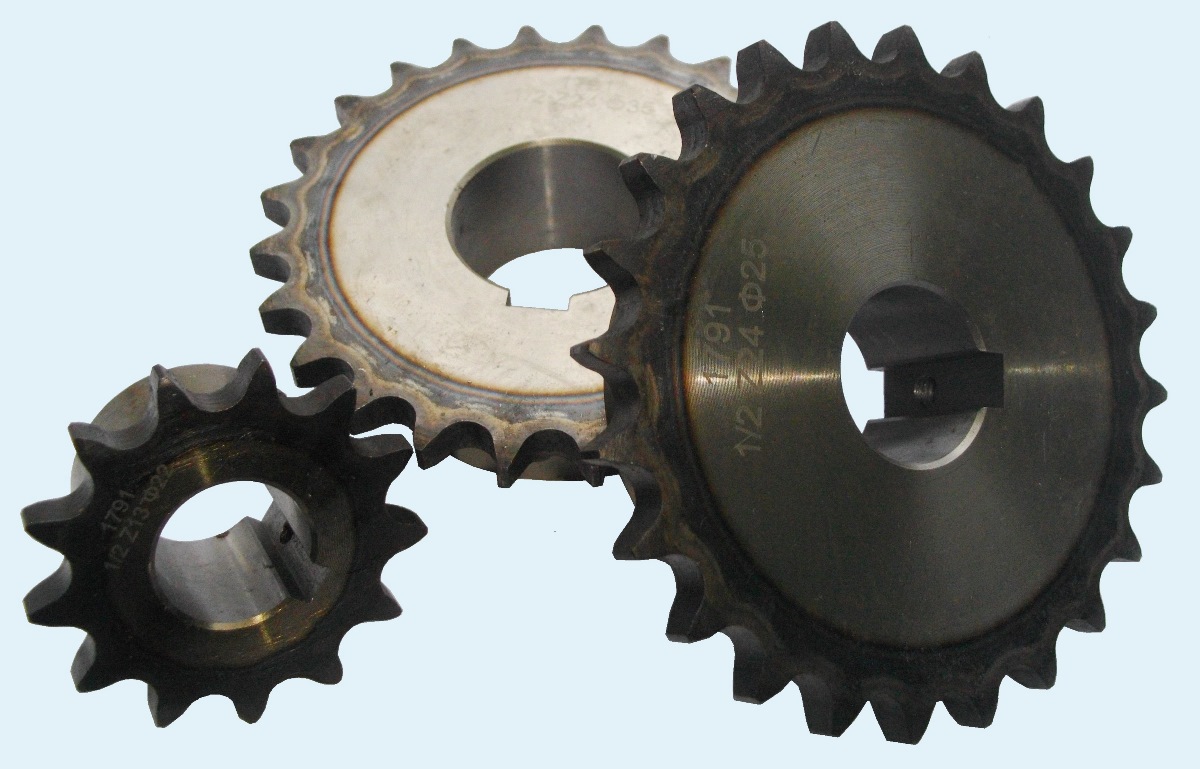

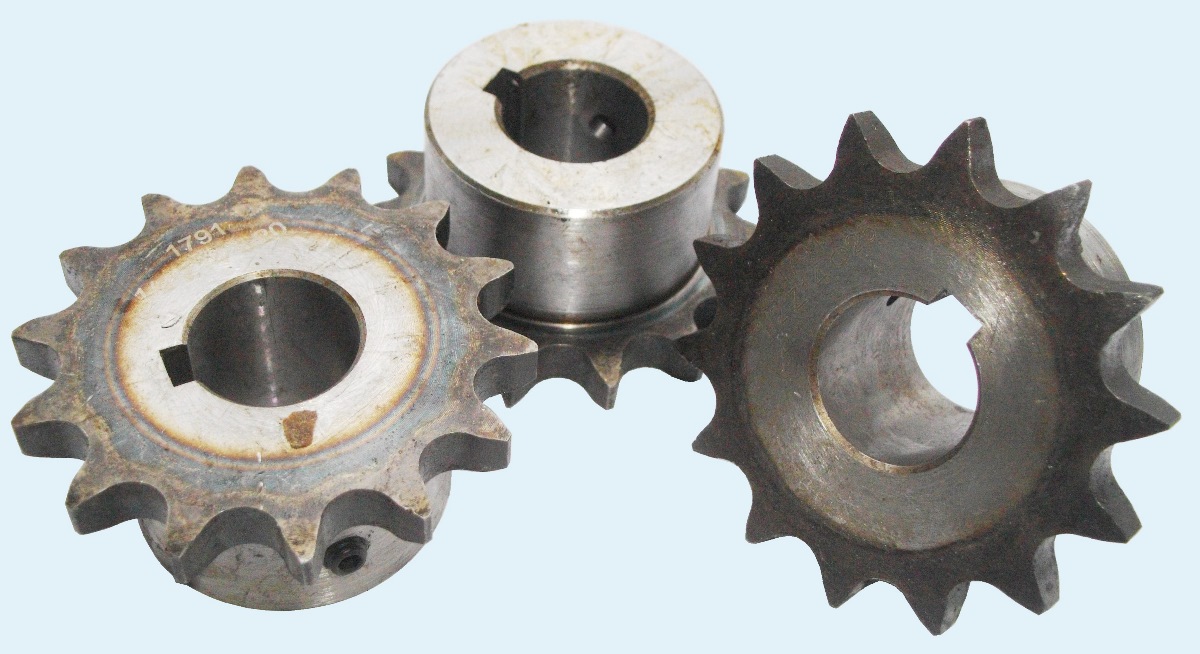

Звёздочка Sati для цепи 08B1 (08B-1) с термообработанным зубом и закалённым посадочным отверстием. Также, в отверстии обработан шпоночный паз.
Посадочное отверстие 12 мм + шпоночный паз

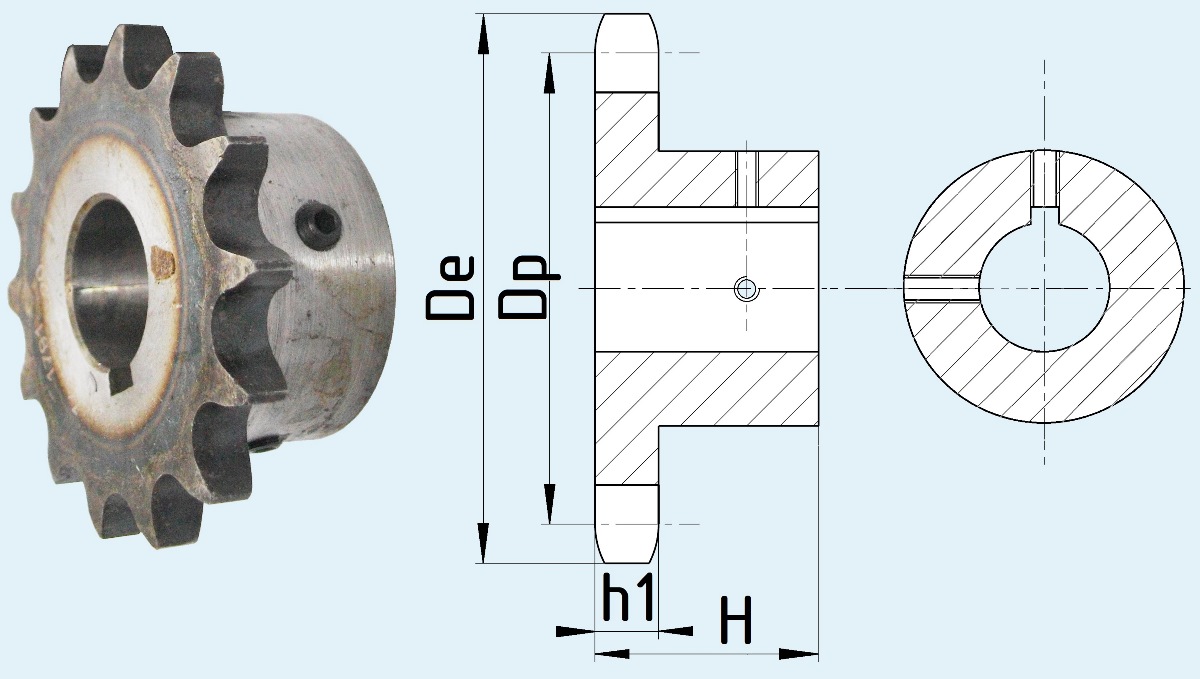

артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SA210 d=12mm HT | 10 | 45,2 | 41,10 | 1/2 Z10 D=12, PHS 08B-1BS10X12 |
09SA211 d=12mm HT | 11 | 48,7 | 45,07 | 1/2 Z11 D=12, PHS 08B-1BS11X12 |
09SA212 d=12mm HT | 12 | 53,0 | 49,07 | 1/2 Z12 D=12, PHS 08B-1BS12X12 |
09SA213 d=12mm HT | 13 | 57,4 | 53,06 | 1/2 Z13 D=12, PHS 08B-1BS13X12 |
09SA214 d=12mm HT | 14 | 61,8 | 57,07 | 1/2 Z14 D=12, PHS 08B-1BS14X12 |
09SA215 d=12mm HT | 15 | 65,5 | 61,09 | 1/2 Z15 D=12, PHS 08B-1BS15X12 |
Посадочное отверстие 14 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SA410 d=14mm HT | 10 | 45,2 | 41,10 | 1/2 Z15 D=14 |
09SA411 d=14mm HT | 11 | 48,7 | 45,07 | 1/2 Z15 D=14 |
09SA412 d=14mm HT | 12 | 53,0 | 49,07 | 1/2 Z15 D=14 |
09SA413 d=14mm HT | 13 | 57,4 | 53,06 | 1/2 Z15 D=14 |
09SA414 d=14mm HT | 14 | 61,8 | 57,07 | 1/2 Z15 D=14 |
09SA415 d=14mm HT | 15 | 65,5 | 61,09 | 1/2 Z15 D=14 |
Посадочное отверстие 15 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SA510 d=15mm HT | 10 | 45,2 | 41,10 | 1/2 Z10 D=15 |
09SA511 d=15mm HT | 11 | 48,7 | 45,07 | 1/2 Z11 D=15 |
09SA512 d=15mm HT | 12 | 53,0 | 49,07 | 1/2 Z12 D=15 |
09SA513 d=15mm HT | 13 | 57,4 | 53,06 | 1/2 Z13 D=15 |
09SA514 d=15mm HT | 14 | 61,8 | 57,07 | 1/2 Z14 D=15 |
09SA515 d=15mm HT | 15 | 65,5 | 61,09 | 1/2 Z15 D=15 |
09SA516 d=15mm HT | 16 | 69,8 | 65,10 | 1/2 Z16 D=15 |
09SA517 d=15mm HT | 17 | 73,6 | 69,11 | 1/2 Z17 D=15 |
Посадочное отверстие 16 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SA510 d=16mm HT | 10 | 45.2 | 41.10 | 1/2 Z10 D=16 |
09SA611 d=16mm HT | 11 | 48.7 | 45.07 | 1/2 Z11 D=16 |
09SA612 d=16mm HT | 12 | 53.0 | 49.07 | 1/2 Z12 D=16 |
09SA613 d=16mm HT | 13 | 57.4 | 53.06 | 1/2 Z13 D=16 |
09SA614 d=16mm HT | 14 | 61.8 | 57.07 | 1/2 Z14 D=16 |
09SA615 d=16mm HT | 15 | 65.5 | 61.09 | 1/2 Z15 D=16 |
09SA616 d=16mm HT | 16 | 69.8 | 65.10 | 1/2 Z16 D=16 |
09SA617 d=16mm HT | 17 | 73.6 | 69.11 | 1/2 Z17 D=16 |
09SA618 d=16mm HT | 18 | 77.8 | 73.14 | 1/2 Z18 D=16 |
09SA619 d=16mm HT | 19 | 81.7 | 77.16 | 1/2 Z19 D=16 |
09SA620 d=16mm HT | 20 | 85.8 | 81.19 | 1/2 Z20 D=16 |
09SA621 d=16mm HT | 21 | 89.7 | 85.22 | 1/2 Z21 D=16 |
09SA622 d=16mm HT | 22 | 93.8 | 89.24 | 1/2 Z22 D=16 |
Посадочное отверстие 18 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SA811 d=18mm HT | 11 | 48.7 | 45.07 | 1/2-Z11 D=18 |
09SA812 d=18mm HT | 12 | 53.0 | 49.07 | 1/2-Z12 D=18 |
09SA813 d=18mm HT | 13 | 57.4 | 53.06 | 1/2-Z13 D=18 |
09SA814 d=18mm HT | 14 | 61.8 | 57.07 | 1/2-Z14 D=18 |
09SA815 d=18mm HT | 15 | 65.5 | 61.09 | 1/2-Z15 D=18 |
09SA816 d=18mm HT | 16 | 69.8 | 65.10 | 1/2-Z16 D=18 |
09SA817 d=18mm HT | 17 | 73.6 | 69.11 | 1/2-Z17 D=18 |
09SA818 d=18mm HT | 18 | 77.8 | 73.14 | 1/2-Z18 D=18 |
09SA819 d=18mm HT | 19 | 81.7 | 77.16 | 1/2-Z19 D=18 |
09SA820 d=18mm HT | 20 | 85.8 | 81.19 | 1/2-Z20 D=18 |
09SA821 d=18mm HT | 21 | 89.7 | 85.22 | 1/2-Z21 D=18 |
09SA822 d=18mm HT | 22 | 93.8 | 89.24 | 1/2-Z22 D=18 |
Посадочное отверстие 19 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SA911 d=19mm HT | 11 | 48.7 | 45.07 | 1/2-Z11 D=19 |
09SA912 d=19mm HT | 12 | 53,0 | 49,07 | 1/2-Z12 D=19 |
09SA913 d=19mm HT | 13 | 57,4 | 53,06 | 1/2-Z13 D=19 |
09SA914 d=19mm HT | 14 | 61,8 | 57,07 | 1/2-Z14 D=19 |
09SA915 d=19mm HT | 15 | 65,5 | 61,09 | 1/2-Z15 D=19 |
09SA916 d=19mm HT | 16 | 69,8 | 65,10 | 1/2-Z16 D=19 |
09SA917 d=19mm HT | 17 | 73,6 | 69,11 | 1/2-Z17 D=19 |
09SA918 d=19mm HT | 18 | 77,8 | 73,14 | 1/2-Z18 D=19 |
09SA919 d=19mm HT | 19 | 81,7 | 77,16 | 1/2-Z19 D=19 |
09SA920 d=19mm HT | 20 | 85,8 | 81,19 | 1/2-Z20 D=19 |
09SA921 d=19mm HT | 21 | 89,7 | 85,22 | 1/2-Z21 D=19 |
09SA922 d=19mm HT | 22 | 93,8 | 89,24 | 1/2-Z22 D=19 |
09SA923 d=19mm HT | 23 | 98,2 | 93,27 | 1/2-Z23 D=19 |
09SA924 d=19mm HT | 24 | 101,8 | 97,29 | 1/2-Z24 D=19 |
09SA925 d=19mm HT | 25 | 105,8 | 101,33 | 1/2-Z25 D=19 |
Посадочное отверстие 20 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SB012 d=20mm HT | 12 | 53.0 | 49.07 | 1/2-Z12 D=20 |
09SB013 d=20mm HT | 13 | 57.4 | 53.06 | 1/2-Z13 D=20 |
09SB014 d=20mm HT | 14 | 61.8 | 57.07 | 1/2-Z14 D=20 |
09SB015 d=20mm HT | 15 | 65.5 | 61.09 | 1/2-Z15 D=20 |
09SB016 d=20mm HT | 16 | 69.8 | 65.10 | 1/2-Z16 D=20 |
09SB017 d=20mm HT | 17 | 73.6 | 69.11 | 1/2-Z17 D=20 |
09SB018 d=20mm HT | 18 | 77.8 | 73.14 | 1/2-Z18 D=20 |
09SB019 d=20mm HT | 19 | 81.7 | 77.16 | 1/2-Z19 D=20 |
09SB020 d=20mm HT | 20 | 85.8 | 81.19 | 1/2-Z20 D=20 |
09SB021 d=20mm HT | 21 | 89.7 | 85.22 | 1/2-Z21 D=20 |
09SB022 d=20mm HT | 22 | 93.8 | 89.24 | 1/2-Z22 D=20 |
09SB023 d=20mm HT | 23 | 98.2 | 93.27 | 1/2-Z23 D=20 |
09SB024 d=20mm HT | 24 | 101.8 | 97.29 | 1/2-Z24 D=20 |
09SB025 d=20mm HT | 25 | 105.8 | 101.33 | 1/2-Z24 D=20 |
Посадочное отверстие 22 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SB212 d=22mm HT | 12 | 53.0 | 49.07 | PHS 08B-1BS12X22 |
09SB213 d=22mm HT | 13 | 57.4 | 53.06 | PHS 08B-1BS13X22 |
09SB214 d=22mm HT | 14 | 61,8 | 57,07 | PHS 08B-1BS14X22 |
09SB215 d=22mm HT | 15 | 65,5 | 61,09 | PHS 08B-1BS15X22 |
09SB216 d=22mm HT | 16 | 69,5 | 65,10 | PHS 08B-1BS16X22 |
09SB217 d=22mm HT | 17 | 73,6 | 69,11 | PHS 08B-1BS17X22 |
09SB218 d=22mm HT | 18 | 77,8 | 73,14 | PHS 08B-1BS18X22 |
09SB219 d=22mm HT | 19 | 81,7 | 77,16 | PHS 08B-1BS19X22 |
09SB220 d=22mm HT | 20 | 85,8 | 81,19 | PHS 08B-1BS20X22 |
09SB221 d=22mm HT | 21 | 89,7 | 85,22 | PHS 08B-1BS21X22 |
09SB222 d=22mm HT | 22 | 93,8 | 89,24 | PHS 08B-1BS22X22 |
09SB223 d=22mm HT | 23 | 98,2 | 93,27 | PHS 08B-1BS23X22 |
09SB224 d=22mm HT | 24 | 101,8 | 97,29 | PHS 08B-1BS24X22 |
09SB225 d=22mm HT | 25 | 105,8 | 101,33 | PHS 08B-1BS25X22 |
Посадочное отверстие 24 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SB412 d=24mm HT | 12 | 53.0 | 49.07 | 1/2-Z12 D=24 |
09SB413 d=24mm HT | 13 | 57.4 | 53.06 | 1/2-Z13 D=24 |
09SB414 d=24mm HT | 14 | 61.8 | 57.07 | 1/2-Z14 D=24 |
09SB415 d=24mm HT | 15 | 65.5 | 61.09 | 1/2-Z15 D=24 |
09SB416 d=24mm HT | 16 | 69.5 | 65.10 | 1/2-Z16 D=24 |
09SB417 d=24mm HT | 17 | 73.6 | 69.11 | 1/2-Z17 D=24 |
09SB418 d=24mm HT | 18 | 77.8 | 73.14 | 1/2-Z18 D=24 |
09SB419 d=24mm HT | 19 | 81.7 | 77.16 | 1/2-Z19 D=24 |
09SB420 d=24mm HT | 20 | 85.8 | 81.19 | 1/2-Z20 D=24 |
09SB421 d=24mm HT | 21 | 89.7 | 85.22 | 1/2-Z21 D=24 |
09SB422 d=24mm HT | 22 | 93.8 | 89.24 | 1/2-Z22 D=24 |
09SB423 d=24mm HT | 23 | 98.2 | 93.27 | 1/2-Z23 D=24 |
09SB424 d=24mm HT | 24 | 101.8 | 97.29 | 1/2-Z24 D=24 |
09SB425 d=24mm HT | 25 | 105.8 | 101.33 | 1/2-Z25 D=24 |
Посадочное отверстие 25 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SB512 d=25mm HT | 12 | 53.0 | 49,07 | PHS 08B-1BS12X25, 1/2-Z12 D=25 |
09SB513 d=25mm HT | 13 | 57,4 | 53,06 | PHS 08B-1BS13X25, 1/2-Z13 D=25 |
09SB514 d=25mm HT | 14 | 61,8 | 57,07 | PHS 08B-1BS14X25, 1/2-Z14 D=25 |
09SB515 d=25mm HT | 15 | 65,5 | 61,09 | PHS 08B-1BS15X25, 1/2-Z15 D=25 |
09SB516 d=25mm HT | 16 | 69,5 | 65,10 | PHS 08B-1BS16X25, 1/2-Z16 D=25 |
09SB517 d=25mm HT | 17 | 73,6 | 69,11 | PHS 08B-1BS17X25, 1/2-Z17 D=25 |
09SB518 d=25mm HT | 18 | 77,8 | 73,14 | PHS 08B-1BS18X25, 1/2-Z18 D=25 |
09SB519 d=25mm HT | 19 | 81,7 | 77,16 | PHS 08B-1BS19X25, 1/2-Z19 D=25 |
09SB520 d=25mm HT | 20 | 85,8 | 81,19 | PHS 08B-1BS20X25, 1/2-Z20 D=25 |
09SB521 d=25mm HT | 21 | 89,7 | 85,22 | PHS 08B-1BS21X25, 1/2-Z21 D=25 |
09SB522 d=25mm HT | 22 | 93,8 | 89,24 | PHS 08B-1BS22X25, 1/2-Z22 D=25 |
09SB523 d=25mm HT | 23 | 98,2 | 93,27 | PHS 08B-1BS23X25, 1/2-Z23 D=25 |
09SB524 d=25mm HT | 24 | 101,8 | 97,29 | PHS 08B-1BS24X25, 1/2-Z24 D=25 |
09SB525 d=25mm HT | 25 | 105,8 | 101,33 | PHS 08B-1BS25X25, 1/2-Z25 D=25 |
09SB530 d=25mm HT | 30 | 126,4 | 121,50 | PHS 08B-1BS30X25, 1/2-Z30 D=25 |
Посадочное отверстие 28 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SB813 d=28mm HT | 13 | 57.4 | 53.06 | 1/2-Z13 D=28, PHS 08B-1BS13X28 |
09SB814 d=28mm HT | 14 | 61.8 | 57.07 | 1/2-Z14 D=28, PHS 08B-1BS14X28 |
09SB815 d=28mm HT | 15 | 65.5 | 61.09 | 1/2-Z15 D=28, PHS 08B-1BS15X28 |
09SB816 d=28mm HT | 16 | 69.5 | 65.10 | 1/2-Z16 D=28, PHS 08B-1BS16X28 |
09SB817 d=28mm HT | 17 | 73.6 | 69.11 | 1/2-Z17 D=28, PHS 08B-1BS17X28 |
09SB818 d=28mm HT | 18 | 77.8 | 73.14 | 1/2-Z18 D=28, PHS 08B-1BS18X28 |
09SB819 d=28mm HT | 19 | 81.7 | 77.16 | 1/2-Z19 D=28, PHS 08B-1BS19X28 |
09SB820 d=28mm HT | 20 | 85.8 | 81.19 | 1/2-Z20 D=28, PHS 08B-1BS20X28 |
09SB821 d=28mm HT | 21 | 89.7 | 85.22 | 1/2-Z21 D=28, PHS 08B-1BS21X28 |
09SB822 d=28mm HT | 22 | 93.8 | 89.24 | 1/2-Z22 D=28, PHS 08B-1BS22X28 |
09SB823 d=28mm HT | 23 | 98.2 | 93.27 | 1/2-Z23 D=28, PHS 08B-1BS23X28 |
09SB824 d=28mm HT | 24 | 101.8 | 97.29 | 1/2-Z24 D=28, PHS 08B-1BS24X28 |
09SB825 d=28mm HT | 25 | 105.8 | 101.33 | 1/2-Z25 D=28, PHS 08B-1BS25X28 |
09SB830 d=28mm HT | 30 | 126.4 | 121.50 | 1/2-Z30 D=28, PHS 08B-1BS30X28 |
Посадочное отверстие 30 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SC015 d=30mm HT | 15 | 65.5 | 61.09 | 1/2-Z15 D=30, PHS 08B-1BS15X30 |
09SC016 d=30mm HT | 16 | 69.5 | 65.10 | 1/2-Z16 D=30, PHS 08B-1BS16X30 |
09SC017 d=30mm HT | 17 | 73.6 | 69.11 | 1/2-Z17 D=30, PHS 08B-1BS17X30 |
09SC018 d=30mm HT | 18 | 77.8 | 73.14 | 1/2-Z18 D=30, PHS 08B-1BS18X30 |
09SC019 d=30mm HT | 19 | 81.7 | 77.16 | 1/2-Z19 D=30, PHS 08B-1BS19X30 |
09SC020 d=30mm HT | 20 | 85.8 | 81.19 | 1/2-Z20 D=30, PHS 08B-1BS20X30 |
09SC021 d=30mm HT | 21 | 89.7 | 85.22 | 1/2-Z21 D=30, PHS 08B-1BS21X30 |
09SC022 d=30mm HT | 22 | 93.8 | 89.24 | 1/2-Z22 D=30, PHS 08B-1BS22X30 |
09SC023 d=30mm HT | 23 | 98.2 | 93.27 | 1/2-Z23 D=30, PHS 08B-1BS23X30 |
09SC024 d=30mm HT | 24 | 101.8 | 97.29 | 1/2-Z24 D=30, PHS 08B-1BS24X30 |
09SC025 d=30mm HT | 25 | 105.8 | 101.33 | 1/2-Z25 D=30, PHS 08B-1BS25X30 |
09SC030 d=30mm HT | 30 | 126.4 | 121.50 | 1/2-Z30 D=30, PHS 08B-1BS30X30 |
Посадочное отверстие 32 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SC215 d=32mm HT | 15 | 65.5 | 61.09 | 1/2-Z15 D=32, PHS 08B-1BS15X32 |
09SC216 d=32mm HT | 16 | 69.5 | 65.10 | 1/2-Z16 D=32, PHS 08B-1BS16X32 |
09SC217 d=32mm HT | 17 | 73.6 | 69.11 | 1/2-Z17 D=32, PHS 08B-1BS17X32 |
09SC218 d=32mm HT | 18 | 77.8 | 73.14 | 1/2-Z18 D=32, PHS 08B-1BS18X32 |
09SC219 d=32mm HT | 19 | 81.7 | 77.16 | 1/2-Z19 D=32, PHS 08B-1BS19X32 |
09SC220 d=32mm HT | 20 | 85.8 | 81.19 | 1/2-Z20 D=32, PHS 08B-1BS20X32 |
09SC221 d=32mm HT | 21 | 89.7 | 85.22 | 1/2-Z21 D=32, PHS 08B-1BS21X32 |
09SC222 d=32mm HT | 22 | 93.8 | 89.24 | 1/2-Z22 D=32, PHS 08B-1BS22X32 |
09SC223 d=32mm HT | 23 | 98.2 | 93.27 | 1/2-Z23 D=32, PHS 08B-1BS23X32 |
09SC224 d=32mm HT | 24 | 101.8 | 97.29 | 1/2-Z24 D=32, PHS 08B-1BS24X32 |
09SC225 d=32mm HT | 25 | 105.8 | 101.33 | 1/2-Z25 D=32, PHS 08B-1BS25X32 |
09SC230 d=32mm HT | 30 | 126.4 | 121.50 | 1/2-Z30 D=32, PHS 08B-1BS30X32 |
Посадочное отверстие 35 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SC518 d=35mm HT | 18 | 77.8 | 73.14 | 1/2-Z18 D=35, PHS 08B-1BS18X35 |
09SC519 d=35mm HT | 19 | 81.7 | 77.16 | 1/2-Z19 D=35, PHS 08B-1BS19X35 |
09SC520 d=35mm HT | 20 | 85.8 | 81.19 | 1/2-Z20 D=35, PHS 08B-1BS20X35 |
09SC521 d=35mm HT | 21 | 89.7 | 85.22 | 1/2-Z21 D=35, PHS 08B-1BS21X35 |
09SC522 d=35mm HT | 22 | 93.8 | 89.24 | 1/2-Z22 D=35, PHS 08B-1BS22X35 |
09SC523 d=35mm HT | 23 | 98.2 | 93.27 | 1/2-Z23 D=35, PHS 08B-1BS23X35 |
09SC524 d=35mm HT | 24 | 101.8 | 97.29 | 1/2-Z24 D=35, PHS 08B-1BS24X35 |
09SC525 d=35mm HT | 25 | 105.8 | 101.33 | 1/2-Z25 D=35, PHS 08B-1BS25X35 |
09SC530 d=35mm HT | 30 | 126.4 | 121.50 | 1/2-Z30 D=35, PHS 08B-1BS30X35 |
Посадочное отверстие 38 мм + шпоночный паз
артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
09SC818 d=38mm HT | 18 | 77.8 | 73.14 | 1/2-Z18 D=38, PHS 08B-1BS18X38 |
09SC819 d=38mm HT | 19 | 81.7 | 77.16 | 1/2-Z19 D=38, PHS 08B-1BS19X38 |
09SC820 d=38mm HT | 20 | 85.8 | 81.19 | 1/2-Z20 D=38, PHS 08B-1BS20X38 |
09SC821 d=38mm HT | 21 | 89.7 | 85.22 | 1/2-Z21 D=38, PHS 08B-1BS21X38 |
09SC822 d=38mm HT | 22 | 93.8 | 89.24 | 1/2-Z22 D=38, PHS 08B-1BS22X38 |
09SC823 d=38mm HT | 23 | 98.2 | 93.27 | 1/2-Z23 D=38, PHS 08B-1BS23X38 |
09SC824 d=38mm HT | 24 | 101.8 | 97.29 | 1/2-Z24 D=38, PHS 08B-1BS24X38 |
09SC825 d=38mm HT | 25 | 105.8 | 101.33 | 1/2-Z25 D=38, PHS 08B-1BS25X38 |
09SC830 d=38mm HT | 30 | 126.4 | 121.50 | 1/2-Z30 D=38, PHS 08B-1BS30X38 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек и цепей, вспомогательную техническую информацию. Такжже, вы можете заказать расчёт цепной передачи, подбор цепей, звёздочек а также подбор муфт и мотор-редукторов могласно технического задания.
Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua
