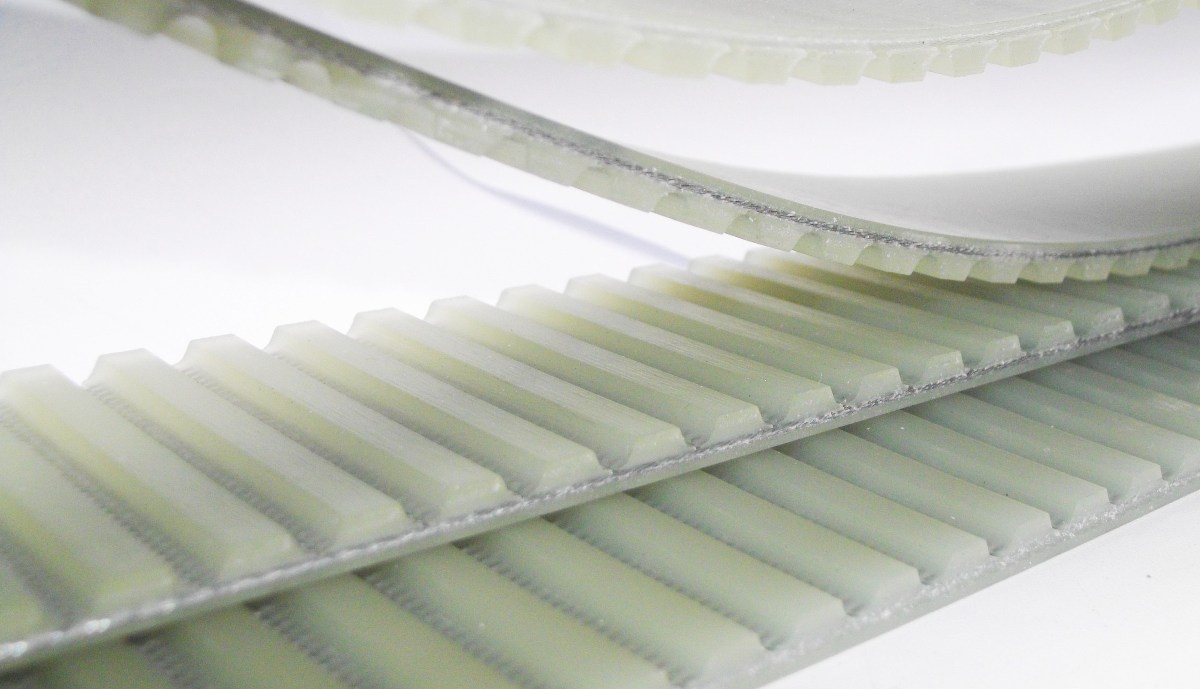

Зубчатые метрические ремни Bando Synchro-power / Synchro-link AT5, AT10 изготавливаются из полиуретана и имеют металлический корд. Зуб имеет трапециевидную форму и метрический шаг.
Ремни серии АТ способны передавать большую мощность нежели ремни с профилем Т, конструктивно они схожи, но у ремней профиля АТ более мощный зуб. Хотим акцентировать ваше внимание, что полиуретановые метрические ремн не взаимозаменяемы с дюймовыми зубчатыми ремнями и с плоскозубчатыми ремнями СБ и ЛР.
Тип | Шаг, Р | Высота ремня, Н1 | Высота зуба, Н2 | Ширина, W | Угол зуба, Θ |
mm | mm | mm | mm | град. | |
AT3 | 3.0 | 1,9 | 1,1 | 50 | |
AT5 Synchro-Power | 5,0 | 2,70 | 1,50 | 2,5 | 50 |
AT10 Synchro-Power | 10,0 | 5,00 | 2,50 | 5,0 | 50 |
AT20 | 20.0 | 8,0 | 5,0 | 50 |
Основные длины зубчатых ремней АТ5
длина | количество зубьев, Z | |
Synchro-power AT5-225 | z=45 | alpha AT5/225, Synchroflex AT5/225 |
Synchro-power AT5-255 | z=51 | alpha AT5/255, Synchroflex AT5/255 |
Synchro-power AT5-275 | z=55 | |
Synchro-power AT5-280 | z=56 | alpha AT5/280, Synchroflex AT5/280 |
Synchro-power AT5-300 | z=60 | alpha AT5/300, Synchroflex AT5/300 |
Synchro-power AT5-330 | z=66 | Synchroflex AT5/330 |
Synchro-power AT5-340 | z=68 | alpha AT5/340, Synchroflex AT5/340 |
Synchro-power AT5-375 | z=75 | alpha AT5/375, Synchroflex AT5/375 |
Synchro-power AT5-390 | z=78 | alpha AT5/390, Synchroflex AT5/390 |
Synchro-power AT5-420 | z=84 | alpha AT5/420, Synchroflex AT5/420 |
Synchro-power AT5-450 | z=90 | alpha AT5/450, Synchroflex AT5/450 |
Synchro-power AT5-455 | z=91 | alpha AT5/455, Synchroflex AT5/455 |
Synchro-power AT5-480 | z=96 | Synchroflex AT5/480 |
Synchro-power AT5-500 | z=100 | alpha AT5/500, Synchroflex AT5/500 |
Synchro-power AT5-525 | z=105 | Synchroflex AT5/525 |
Synchro-power AT5-545 | z=109 | alpha AT5/545, Synchroflex AT5/545 |
Synchro-power AT5-600 | z=120 | alpha AT5/600, Synchroflex AT5/600 |
Synchro-power AT5-610 | z=122 | alpha AT5/610, Synchroflex AT5/610 |
Synchro-power AT5-620 | z=124 | Synchroflex AT5/620 |
Synchro-power AT5-630 | z=126 | Synchroflex AT5/630 |
Synchro-power AT5-660 | z=132 | alpha AT5/660, Synchroflex AT5/660 |
Synchro-power AT5-670 | z=134 | Synchroflex AT5/670 |
Synchro-power AT5-710 | z=142 | alpha AT5/710, Synchroflex AT5/710 |
Synchro-power AT5-720 | z=144 | alpha AT5/720, Synchroflex AT5/720 |
Synchro-power AT5-750 | z=150 | alpha AT5/750, Synchroflex AT5/750 |
Synchro-power AT5-780 | z=156 | alpha AT5/780, Synchroflex AT5/780 |
Synchro-power AT5-825 | z=165 | alpha AT5/825, Synchroflex AT5/825 |
Synchro-power AT5-860 | z=172 | alpha AT5/860, Synchroflex AT5/860 |
Synchro-power AT5-975 | z=195 | alpha AT5/975, Synchroflex AT5/975 |
Synchro-power AT5-1050 | z=210 | alpha AT5/1050, Synchroflex AT5/1050 |
Synchro-power AT5-1125 | z=225 | alpha AT5/1125, Synchroflex AT5/1125 |
Synchro-power AT5-1500 | z=300 | alpha AT5/1500, Synchroflex AT5/1500 |
Synchro-power AT5-2000 | z=400 | Synchroflex AT5/2000 |
Ширина ремней может нарезаться по желанию клиента. Стандартные ширины ремней Bando AT5 - 10, 16, 20, 25 мм.
Основные длины зубчатых ремней АТ10
длина | количество зубьев, Z | |
Synchro-power AT10-370 | z=37 | |
Synchro-power AT10-500 | z=50 | alpha AT10/500, Synchroflex AT10/500 |
Synchro-power AT10-530 | z=53 | alpha AT10/530 |
Synchro-power AT10-560 | z=56 | alpha AT10/560, Synchroflex AT10/560 |
Synchro-power AT10-580 | z=58 | Synchroflex AT10/580 |
Synchro-power AT10-600 | z=60 | alpha AT10/600, Synchroflex AT10/600 |
Synchro-power AT10-610 | z=61 | alpha AT10/610, Synchroflex AT10/610 |
Synchro-power AT10-630 | z=63 | |
Synchro-power AT10-660 | z=66 | alpha AT10/660, Synchroflex AT10/660 |
Synchro-power AT10-700 | z=70 | alpha AT10/700, Synchroflex AT10/700 |
Synchro-power AT10-730 | z=73 | alpha AT10/730, Synchroflex AT10/730 |
Synchro-power AT10-780 | z=78 | alpha AT10/780, Synchroflex AT10/780 |
Synchro-power AT10-800 | z=80 | alpha AT10/800, Synchroflex AT10/800 |
Synchro-power AT10-810 | z=81 | |
Synchro-power AT10-840 | z=84 | alpha AT10/840, Synchroflex AT10/840 |
Synchro-power AT10-880 | z=88 | Synchroflex AT10/880 |
Synchro-power AT10-890 | z=89 | alpha AT10/890, Synchroflex AT10/890 |
Synchro-power AT10-920 | z=92 | alpha AT10/920, Synchroflex AT10/920 |
Synchro-power AT10-960 | z=96 | alpha AT10/960, Synchroflex AT10/960 |
Synchro-power AT10-980 | z=98 | alpha AT10/980, Synchroflex AT10/980 |
Synchro-power AT10-1000 | z=100 | alpha AT10/1000, Synchroflex AT10/1000 |
Synchro-power AT10-1010 | z=101 | alpha AT10/1010, Synchroflex AT10/1010 |
Synchro-power AT10-1050 | z=105 | alpha AT10/1050, Synchroflex AT10/1050 |
Synchro-power AT10-1080 | z=108 | alpha AT10/1080, Synchroflex AT10/1080 |
Synchro-power AT10-1100 | z=110 | Synchroflex AT10/1100 |
Synchro-power AT10-1150 | z=115 | alpha AT10/1150, Synchroflex AT10/1150 |
Synchro-power AT10-1190 | z=119 | |
Synchro-power AT10-1200 | z=120 | alpha AT10/1200, Synchroflex AT10/1200 |
Synchro-power AT10-1210 | z=121 | alpha AT10/1210, Synchroflex AT10/1210 |
Synchro-power AT10-1220 | z=122 | |
Synchro-power AT10-1230 | z=123 | |
Synchro-power AT10-1240 | z=124 | |
Synchro-power AT10-1250 | z=125 | alpha AT10/1250, Synchroflex AT10/1250 |
Synchro-power AT10-1280 | z=128 | alpha AT10/1280, Synchroflex AT10/1280 |
Synchro-power AT10-1300 | z=130 | alpha AT10/1300, Synchroflex AT10/1300 |
Synchro-power AT10-1320 | z=132 | alpha AT10/1320, Synchroflex AT10/1320 |
Synchro-power AT10-1350 | z=135 | alpha AT10/1350, Synchroflex AT10/1350 |
Synchro-power AT10-1360 | z=136 | alpha AT10/1360, Synchroflex AT10/1360 |
Synchro-power AT10-1400 | z=140 | alpha AT10/1400 , Synchroflex AT10/1400 |
Synchro-power AT10-1420 | z=142 | alpha AT10/1420 |
Synchro-power AT10-1480 | z=148 | alpha AT10/1480, Synchroflex AT10/1480 |
Synchro-power AT10-1500 | z=150 | alpha AT10/1500, Synchroflex AT10/1500 |
Synchro-power AT10-1600 | z=160 | alpha AT10/1600, Synchroflex AT10/1600 |
Synchro-power AT10-1630 | z=163 | |
Synchro-power AT10-1700 | z=170 | alpha AT10/1700, Synchroflex AT10/1700 |
Synchro-power AT10-1720 | z=172 | alpha AT10/1720, Synchroflex AT10/1720 |
Synchro-power AT10-1800 | z=180 | alpha AT10/1800, Synchroflex AT10/1800 |
Synchro-power AT10-1860 | z=186 | alpha AT10/1860, Synchroflex AT10/1860 |
Synchro-power AT10-1940 | z=194 | alpha AT10/1940, Synchroflex AT10/1940 |
Ремни Bando АТ5 и AT10 способны передавать большую мощность нежели зубчатые ремни с профилем Т, конструктивно они схожи, но у ремней профиля АТ более мощный зуб. Хотим акцентировать ваше внимание, что полиуретановые метрические ремн не взаимозаменяемы с дюймовыми зубчатыми ремнями и с плоскозубчатыми ремнями СБ и ЛР.
Инженеры нашей компании помогут вам провести расчёт ременных передач, а также подберут шкивы для зубчатых ремней.
Заменим ремни Optibelt alpha, Gates Synchro-Power, Contitech, Brecoflex, Synchroflex, Mitsuboshi, GoodYear, Fenner, Volta, Econobelt... Также, мы готовы предложить зубчатые ремни профиля АТ производства компании Sati и двухсторонние зубчатые ремни Bando, Megadyne. Для построения приводов и редукторных механизмов вы также сможете купить зубчатые рейки и зубчатые колёса, конические шестерни, электродвигатели с тормозом, шкивы и клиновые ремни, редукторы, обгонные муфты, цепи и звёздочки.
