Двухрядная звёздочка Sati для цепи 10B-2

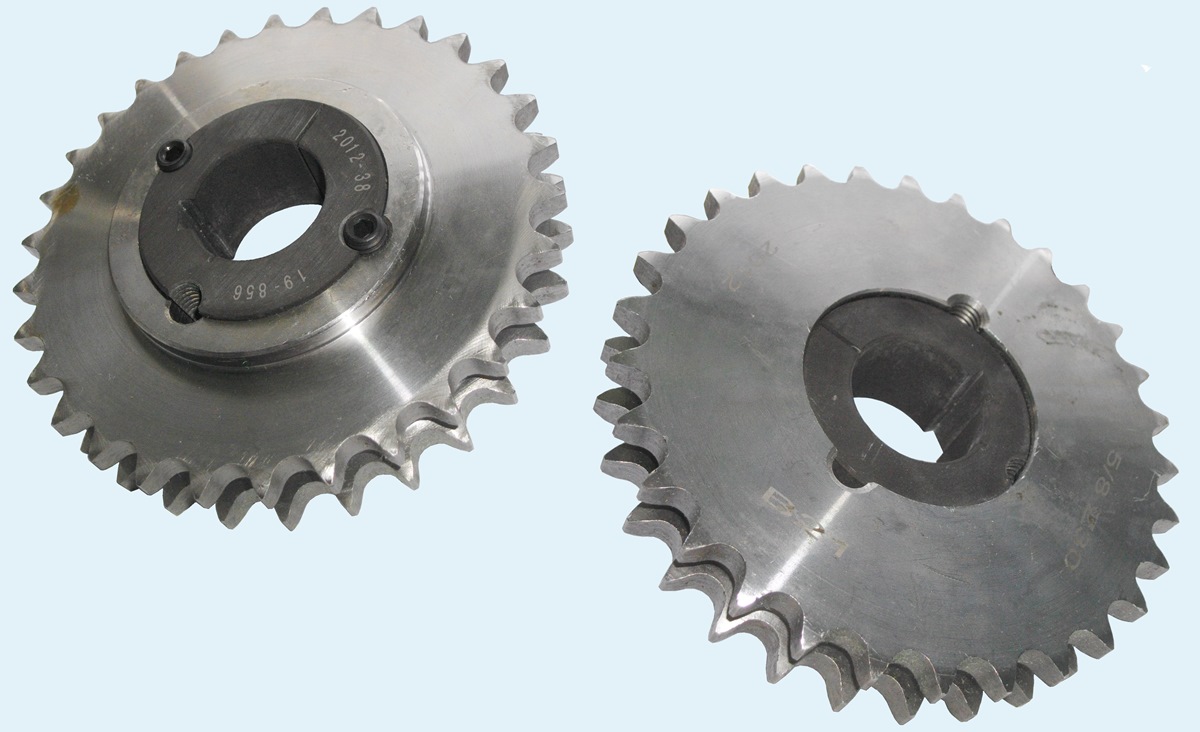

Шаг цепи 15,875 мм, диаметр ролика 10,16 мм. Звёздочка изготовлена из стали, без термообработки и монтируется на коническую монтажную втулку Taper bush.
Основные размеры звёздочек для двухрядной цепи 10B2 - шаг цепи 15,875мм
| артикул | Z зубья | De | Dp | Дополнительная маркировка |
| Sati TD10013 TB1108 | 13 | 73,0 | 66,32 | 10B2 Z13 TL1108, 5/8 z=13 1108, PHS 10B-2TB13 |
| Sati TD10015 TB1210 | 15 | 83,0 | 76,36 | 10B2 Z15 TL1210, 5/8 Z=15 1210, PHS 10B-2TB15 |
| Sati TD10016 TB1610 | 16 | 88,0 | 81,37 | 10B2 Z16 TL1610, 5/8 Z=16 1610, PHS 10B-2TB16 |
| Sati TD10017 TB1610 | 17 | 93,0 | 86,39 | 10B2 Z17 TL1610, 5/8 Z=17 1610, PHS 10B-2TB17 |
| Sati TD10018 TB1610 | 18 | 98,3 | 91,42 | 10B2 Z18 TL1610, 5/8 Z=18 1610, PHS 10B-2TB18 |
| Sati TD10019 TB1610 | 19 | 103,3 | 96,45 | 10B2 Z19 TL1610, 5/8 Z=19 1610, PHS 10B-2TB19 |
| Sati TD10020 TB1610 | 20 | 108,4 | 101,49 | 10B2 Z20 TL1610, 5/8 Z=20 1610, PHS 10B-2TB20 |
| Sati TD10021 TB1610 | 21 | 113,4 | 106,52 | 10B2 Z21 TL1610, 5/8 Z=21 1610, PHS 10B-2TB21 |
| Sati TD10022 TB1610 | 22 | 118,0 | 111,55 | 10B2 Z22 TL1610, 5/8 Z=22 1610, PHS 10B-2TB22 |
| Sati TD10023 TB1610 | 23 | 123,4 | 116,58 | 10B2 Z23 TL1610, 5/8 Z=23 1610, PHS 10B-2TB23 |
| Sati TD10024 TB2012 | 24 | 128,3 | 121,62 | 10B2 Z24 TL2012, 5/8 Z=24 2012, PHS 10B-2TB24 |
| Sati TD10025 TB2012 | 25 | 134,0 | 126,66 | 10B2 Z25 TL2012, 5/8 Z=25 2012, PHS 10B-2TB25 |
| Sati TD10026 TB2012 | 26 | 139,0 | 131,70 | 10B2 Z26 TL2012, 5/8 Z=26 2012, PHS 10B-2TB26 |
| Sati TD10027 TB2012 | 27 | 144,0 | 136,75 | 10B2 Z27 TL2012, 5/8 Z=27 2012, PHS 10B-2TB27 |
| Sati TD10028 TB2012 | 28 | 148,7 | 141,78 | 10B2 Z28 TL2012, 5/8 Z=28 2012, PHS 10B-2TB28 |
| Sati TD10029 TB2012 | 29 | 153,8 | 146,83 | 10B2 Z29 TL2012, 5/8 Z=29 2012, PHS 10B-2TB28 |
| Sati TD10030 TB2012 | 30 | 158,8 | 151,87 | 10B2 Z30 TL2012, 5/8 Z=30 2012, PHS 10B-2TB30 |
| Sati TD10038 TB2517 | 38 | 199,2 | 192,24 | 10B2 Z38 TL2517, 5/8 Z=38 2517, PHS 10B-2TB38 |
Звёздочки Sati имеют прекрасное качество изготовления и великолепно работают с цепями Renold SD, Tsubaki, Vision, Donghua, Iris, Iwis, KettenWulf, Regina, Rexnord, Ison, DCS, Ferlacher Ketten, Wippermann.
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей, натяжителей, направляющих и вспомогательную техническую информацию. Обращайтесь к нашим инженерам и вы сможете заказать расчёт цепных передач, расчёт ременных передач, подбор мотор-редукторов и электродвигателей по техническому заданию.
