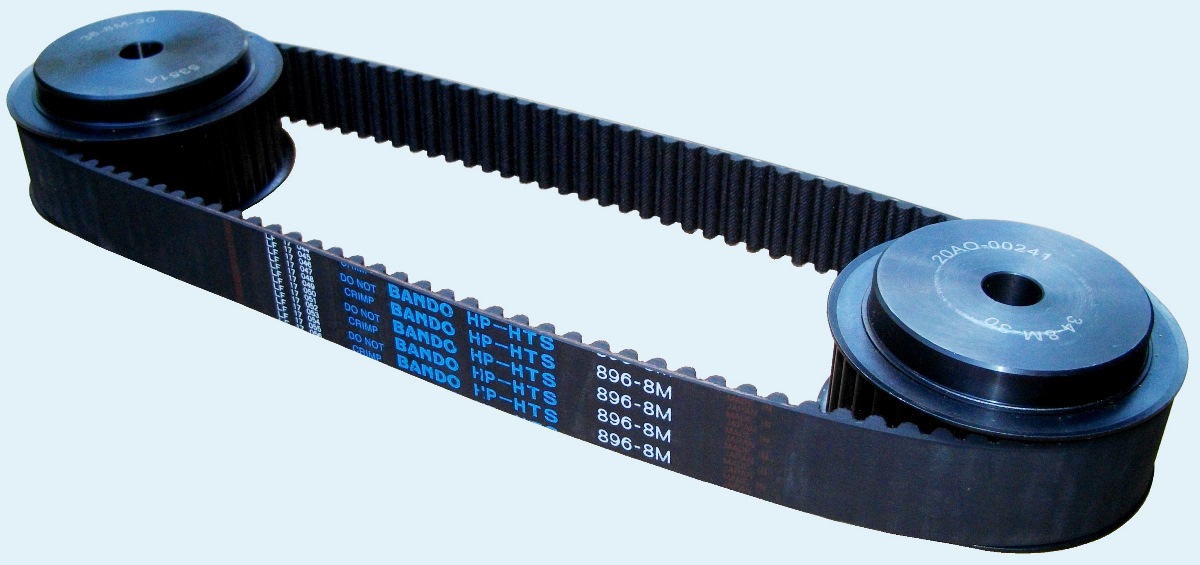

Зубчатые шкивы для ремней профиля HTD 8M очень широко распространены в промышленности.
Шкивы "под расточку". Поставляются с черновым отверстием, которое необходимо растачивать самостоятельно.
Шкивы HTD 8M производятся в следующих вариантах:
маркировка | тип | Z | de | dp | df | дополнительная маркировка |
мм | мм | мм | ||||
ширина ремня 20 мм, F=28mm | ||||||
22-8M-20 | 6F | 22 | 54.65 | 56.02 | 60 | 08M2022, SATI HTD 8M-20 Z=022, HTD-8M Z=22/020 |
24-8M-20 | 6F | 24 | 59.75 | 61.12 | 66 | 08M2024, SATI HTD 8M-20 Z=024, HTD-8M Z=24/020 |
26-8M-20 | 6F | 26 | 64.84 | 66.21 | 70 | 08M2026, SATI HTD 8M-20 Z=026, HTD-8M Z=26/020 |
28-8M-20 | 6F | 28 | 70.08 | 71.30 | 75 | 08M2028, SATI HTD 8M-20 Z=028, HTD-8M Z=28/020 |
30-8M-20 | 6F | 30 | 75.13 | 76,39 | 83 | 08M2030, SATI HTD 8M-20 Z=030, HTD-8M Z=30/020 |
32-8M-20 | 6F | 32 | 80.16 | 81,49 | 87 | 08M2032, SATI HTD 8M-20 Z=032, HTD-8M Z=32/020 |
34-8M-20 | 6F | 34 | 85.22 | 86,58 | 91 | 08M2034, SATI HTD 8M-20 Z=034, HTD-8M Z=34/020 |
36-8M-20 | 6F | 36 | 90.30 | 91,67 | 97 | 08M2036, SATI HTD 8M-20 Z=036, HTD-8M Z=36/020 |
38-8M-20 | 6F | 38 | 95.39 | 96,77 | 102 | 08M2038, SATI HTD 8M-20 Z=038, HTD-8M Z=38/020 |
40-8M-20 | 6F | 40 | 100.49 | 101,86 | 106 | 08M2040, SATI HTD 8M-20 Z=040, HTD-8M Z=40/020 |
44-8M-20 | 6F | 44 | 110.67 | 112,05 | 120 | 08M2044, SATI HTD 8M-20 Z=044, HTD-8M Z=44/020 |
48-8M-20 | 6F | 48 | 120.86 | 122,23 | 128 | 08M2048, SATI HTD 8M-20 Z=048, HTD-8M Z=48/020 |
56-8M-20 | 6WF | 56 | 141.23 | 142,60 | 150 | 08M2056, SATI HTD 8M-20 Z=056, HTD-8M Z=56/020 |
64-8M-20 | 6WF | 64 | 161.60 | 162,97 | 168 | 08M2064, SATI HTD 8M-20 Z=064, HTD-8M Z=64/020 |
72-8M-20 | 6WF | 72 | 181.97 | 183,35 | 192 | 08M2072, SATI HTD 8M-20 Z=072, HTD-8M Z=72/020 |
80-8M-20 | 6W | 80 | 202.35 | 203,72 | - | 08M2080, SATI HTD 8M-20 Z=080, HTD-8M Z=80/020 |
90-8M-20 | 6A | 90 | 227.81 | 229,18 | - | 08M2090, SATI HTD 8M-20 Z=090, HTD-8M Z=90/020 |
112-8M-20 | 6A | 112 | 283.83 | 285.21 | - | 08M2011, SATI HTD 8M-20 Z=112, HTD-8M Z=112/020 |
144-8M-20 | 6A | 144 | 365.32 | 366.69 | - | 08M2014, SATI HTD 8M-20 Z=144, HTD-8M Z=144/020 |
168-8M-20 | 6A | 168 | 426.44 | 427.81 | - | 08M2016, SATI HTD 8M-20 Z=168, HTD-8M Z=168/020 |
192-8M-20 | 6A | 192 | 487.55 | 488.92 | - | 08M2019, SATI HTD 8M-20 Z=192, HTD-8M Z=192/020 |
ширина ремня 30 мм, F=38mm | ||||||
22-8M-30 | 6F | 22 | 54.65 | 56.02 | 60 | 08M3022, SATI HTD 8M-30 Z=022, HTD-8M Z=22/030 |
24-8M-30 | 6F | 24 | 59.75 | 61.12 | 66 | 08M3024, SATI HTD 8M-30 Z=024, HTD-8M Z=24/030 |
26-8M-30 | 6F | 26 | 64.84 | 66.21 | 70 | 08M3026, SATI HTD 8M-30 Z=026, HTD-8M Z=26/030 |
28-8M-30 | 6F | 28 | 70.08 | 71.30 | 75 | 08M3028, SATI HTD 8M-30 Z=028, HTD-8M Z=28/030 |
30-8M-30 | 6F | 30 | 75.13 | 76.39 | 83 | 08M3030, SATI HTD 8M-30 Z=030, HTD-8M Z=30/030 |
32-8M-30 | 6F | 32 | 80.16 | 81.49 | 87 | 08M3032, SATI HTD 8M-30 Z=032, HTD-8M Z=32/030 |
34-8M-30 | 6F | 34 | 85.22 | 86.58 | 91 | 08M3034, SATI HTD 8M-30 Z=034, HTD-8M Z=34/030 |
36-8M-30 | 6F | 36 | 90.30 | 91.67 | 97 | 08M3036, SATI HTD 8M-30 Z=036, HTD-8M Z=36/030 |
38-8M-30 | 6F | 38 | 95.39 | 96.77 | 102 | 08M3038, SATI HTD 8M-30 Z=038, HTD-8M Z=38/030 |
40-8M-30 | 6F | 40 | 100.49 | 101.86 | 106 | 08M3040, SATI HTD 8M-30 Z=040, HTD-8M Z=40/030 |
44-8M-30 | 6F | 44 | 110.67 | 112.05 | 120 | 08M3044, SATI HTD 8M-30 Z=044, HTD-8M Z=44/030 |
48-8M-30 | 6F | 48 | 120.86 | 122.23 | 128 | 08M3048, SATI HTD 8M-30 Z=048, HTD-8M Z=48/030 |
56-8M-30 | 6WF | 56 | 141.23 | 142.60 | 150 | 08M3056, SATI HTD 8M-30 Z=056, HTD-8M Z=56/030 |
64-8M-30 | 6WF | 64 | 161.60 | 162.97 | 168 | 08M3064, SATI HTD 8M-30 Z=064, HTD-8M Z=64/030 |
72-8M-30 | 6WF | 72 | 181.97 | 183.35 | 192 | 08M3072, SATI HTD 8M-30 Z=072, HTD-8M Z=72/030 |
80-8M-30 | 6W | 80 | 202.35 | 203.72 | - | 08M3080, SATI HTD 8M-30 Z=080, HTD-8M Z=80/030 |
90-8M-30 | 6A | 90 | 227.81 | 229.18 | - | 08M3090, SATI HTD 8M-30 Z=090, HTD-8M Z=90/030 |
112-8M-30 | 6A | 112 | 283.83 | 285.21 | - | 08M3012, SATI HTD 8M-30 Z=112, HTD-8M Z=112/030 |
144-8M-30 | 6A | 144 | 365.32 | 366.69 | - | 08M3014, SATI HTD 8M-30 Z=144, HTD-8M Z=144/030 |
168-8M-30 | 6A | 168 | 426.44 | 427.81 | - | 08M3016, SATI HTD 8M-30 Z=168, HTD-8M Z=168/030 |
192-8M-30 | 6A | 192 | 487.55 | 488.92 | - | 08M3019, SATI HTD 8M-30 Z=192, HTD-8M Z=192/030 |
ширина ремня 50 мм, F=60mm
маркировка | тип | Z | de | dp | df | дополнительная маркировка |
мм | мм | мм | ||||
22-8M-50 | 6F | 22 | 54.65 | 56,02 | 60 | 08M5022, SATI HTD 8M-50 Z=022, HTD-8M Z=22/050 |
24-8M-50 | 6F | 24 | 59,75 | 61,12 | 66 | 08M5024, SATI HTD 8M-50 Z=024, HTD-8M Z=24/050 |
26-8M-50 | 6F | 26 | 64,84 | 66,21 | 70 | 08M5026, SATI HTD 8M-50 Z=026, HTD-8M Z=26/050 |
28-8M-50 | 6F | 28 | 70,08 | 71,30 | 75 | 08M5028, SATI HTD 8M-50 Z=028, HTD-8M Z=28/050 |
30-8M-50 | 6F | 30 | 75,13 | 76,39 | 83 | 08M5030, SATI HTD 8M-50 Z=030, HTD-8M Z=30/050 |
32-8M-50 | 6F | 32 | 80,16 | 81,49 | 87 | 08M5032, SATI HTD 8M-50 Z=032, HTD-8M Z=32/050 |
34-8M-50 | 6F | 34 | 85,22 | 86,58 | 91 | 08M5034, SATI HTD 8M-50 Z=034, HTD-8M Z=34/050 |
36-8M-50 | 6F | 36 | 90,30 | 91,67 | 97 | 08M5036, SATI HTD 8M-50 Z=036, HTD-8M Z=36/050 |
38-8M-50 | 6F | 38 | 95,38 | 96,77 | 102 | 08M5038, SATI HTD 8M-50 Z=038, HTD-8M Z=38/050 |
40-8M-50 | 6F | 40 | 100,49 | 101,86 | 106 | 08M5040, SATI HTD 8M-50 Z=040, HTD-8M Z=40/050 |
44-8M-50 | 6F | 44 | 110,67 | 112,05 | 120 | 08M5044, SATI HTD 8M-50 Z=044, HTD-8M Z=44/050 |
48-8M-50 | 6F | 48 | 120,86 | 122,23 | 128 | 08M5048, SATI HTD 8M-50 Z=048, HTD-8M Z=48/050 |
56-8M-50 | 6WF | 56 | 141,23 | 142,60 | 150 | 08M5056, SATI HTD 8M-50 Z=056, HTD-8M Z=56/050 |
64-8M-50 | 6WF | 60 | 161,60 | 162,97 | 168 | 08M5064, SATI HTD 8M-50 Z=064, HTD-8M Z=60/050 |
72-8M-50 | 6WF | 72 | 181,97 | 183,35 | 192 | 08M5072, SATI HTD 8M-50 Z=072, HTD-8M Z=72/050 |
80-8M-50 | 6W | 80 | 202,35 | 203,75 | - | 08M5080, SATI HTD 8M-50 Z=080, HTD-8M Z=80/050 |
90-8M-50 | 6A | 90 | 227,81 | 229,18 | - | 08M5090, SATI HTD 8M-50 Z=090, HTD-8M Z=90/050 |
112-8M-50 | 6A | 112 | 283,83 | 285,21 | - | 08M5012, SATI HTD 8M-50 Z=112, HTD-8M Z=112/050 |
144-8M-50 | 6A | 144 | 365,32 | 366,69 | - | 08M5014, SATI HTD 8M-50 Z=144, HTD-8M Z=144/050 |
168-8M-50 | 6A | 168 | 426,44 | 427,81 | - | 08M5016, SATI HTD 8M-50 Z=168, HTD-8M Z=168/050 |
192-8M-50 | 6A | 192 | 487,55 | 488,92 | - | 08M5019, SATI HTD 8M-50 Z=192, HTD-8M Z=192/050 |
маркировка | тип | Z | de | dp | df | дополнительная маркировка |
мм | мм | мм | ||||
ширина ремня 85 мм, F=95mm | ||||||
22-8M-85 | 6F | 22 | 54,65 | 56,02 | 60 | 08M8522, SATI HTD 8M-85 Z=022, HTD-8M Z=22/085 |
24-8M-85 | 6F | 24 | 59,75 | 61,12 | 66 | 08M8524, SATI HTD 8M-85 Z=024, HTD-8M Z=24/085 |
26-8M-85 | 6F | 26 | 64,84 | 66,21 | 70 | 08M8526, SATI HTD 8M-85 Z=026, HTD-8M Z=26/085 |
28-8M-85 | 6F | 28 | 69,93 | 71,30 | 75 | 08M8528, SATI HTD 8M-85 Z=028, HTD-8M Z=28/085 |
30-8M-85 | 6F | 30 | 75,02 | 76,39 | 83 | 08M8530, SATI HTD 8M-85 Z=030, HTD-8M Z=30/085 |
32-8M-85 | 6F | 32 | 80,16 | 81,49 | 87 | 08M8532, SATI HTD 8M-85 Z=032, HTD-8M Z=32/085 |
34-8M-85 | 6F | 34 | 85,22 | 86,58 | 91 | 08M8534, SATI HTD 8M-85 Z=034, HTD-8M Z=34/085 |
36-8M-85 | 6F | 36 | 90,30 | 91,67 | 97 | 08M8536, SATI HTD 8M-85 Z=036, HTD-8M Z=36/085 |
38-8M-85 | 6F | 38 | 95,39 | 96,77 | 102 | 08M8538, SATI HTD 8M-85 Z=038, HTD-8M Z=38/085 |
40-8M-85 | 6F | 40 | 100,49 | 101,86 | 106 | 08M8540, SATI HTD 8M-85 Z=040, HTD-8M Z=40/085 |
44-8M-85 | 6F | 44 | 110,67 | 112,05 | 120 | 08M8544, SATI HTD 8M-85 Z=044, HTD-8M Z=44/085 |
48-8M-85 | 6F | 48 | 120,86 | 122,23 | 128 | 08M8548, SATI HTD 8M-85 Z=048, HTD-8M Z=48/085 |
56-8M-85 | 6F | 56 | 141,23 | 142,60 | 150 | 08M8556, SATI HTD 8M-85 Z=056, HTD-8M Z=56/085 |
64-8M-85 | 6WF | 64 | 161,60 | 162,97 | 168 | 08M8564, SATI HTD 8M-85 Z=064, HTD-8M Z=64/085 |
72-8M-85 | 6WF | 72 | 181,97 | 183,35 | 192 | 08M8572, SATI HTD 8M-85 Z=072, HTD-8M Z=72/085 |
80-8M-85 | 6W | 80 | 202,35 | 203,72 | - | 08M8580, SATI HTD 8M-85 Z=080, HTD-8M Z=80/085 |
90-8M-85 | 6A | 90 | 227,81 | 229,18 | - | 08M8590, SATI HTD 8M-85 Z=090, HTD-8M Z=90/085 |
112-8M-85 | 6A | 112 | 283,83 | 285,21 | - | 08M8512, SATI HTD 8M-85 Z=112, HTD-8M Z=112/085 |
144-8M-85 | 6A | 144 | 365,32 | 366,69 | - | 08M8514, SATI HTD 8M-85 Z=144, HTD-8M Z=144/085 |
168-8M-85 | 6A | 168 | 426,44 | 427,81 | - | 08M8516, SATI HTD 8M-85 Z=168, HTD-8M Z=168/085 |
192-8M-85 | 6A | 192 | 487,55 | 488,92 | - | 08M8519, SATI HTD 8M-85 Z=192, HTD-8M Z=192/085 |

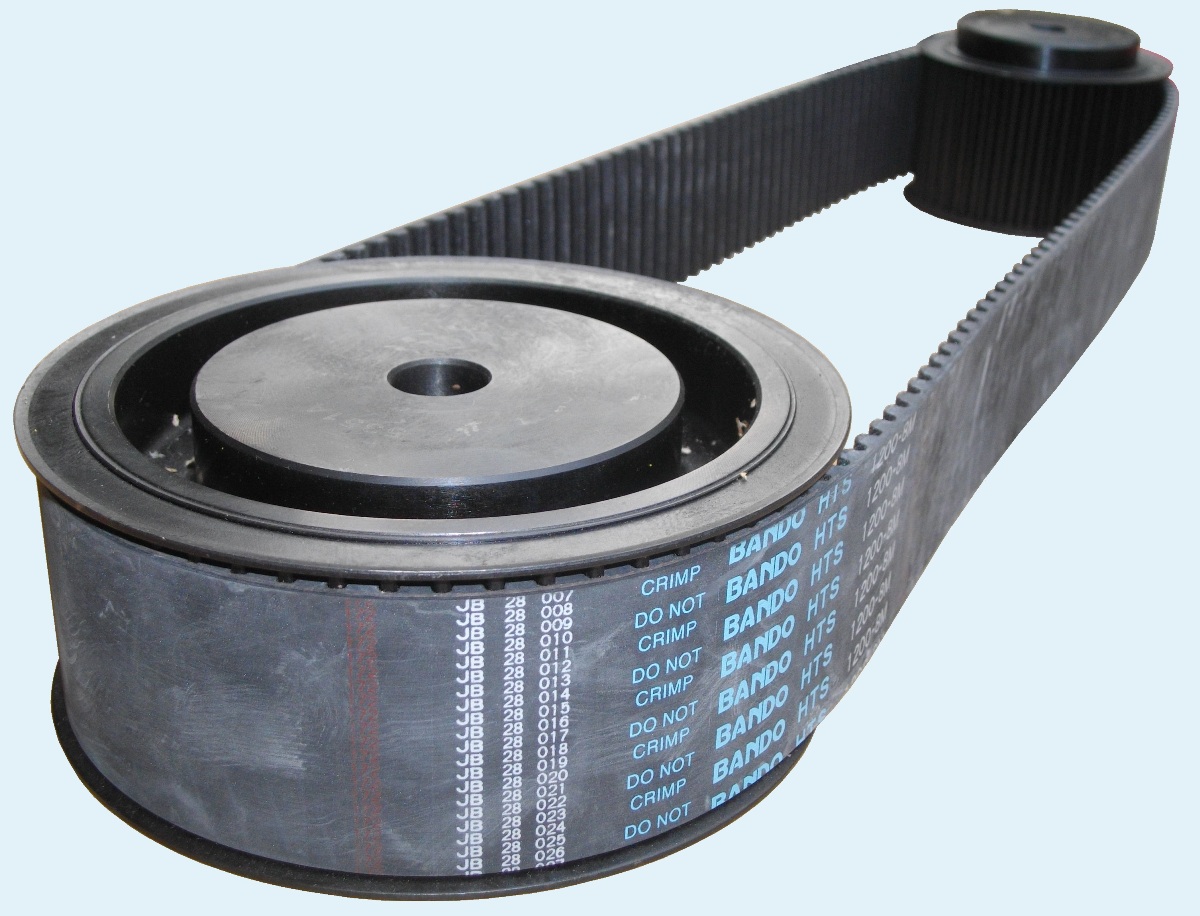

Шкивы профиля HTD 8M отлично работают с зубчатыми ремнями профиля HTS 8M, также, они совместимы с ремнями STS 8M, HP S8M, RPP 8M, KPS 8M а также с ремнями разных производителей - Optibelt, Gates, Fenner, Mitsuboshi, SLF, Pix, Contitech, GoodYear, SWR, Dunlop, Megadyne Isoran. Инженеры нашей компании помогут вам в расчёте ременных передач и в побдоре комплектующих привода, постараются предложить оптимальные цены.
Если вы не нашли необходимый шкив в стандартном каталоге - вы можете заказать изготовление нестандартного зубчатого шкива под заказ.
Для ремонта и построения новых редукторных механизмов вы можете купить редукторы, упругие муфты, цепи с аттачментом, зубчатые ремни с покрытием, пластинчатые транспортёрные цепи и модульные ленты, зубчатые двусторонние цепи, дисковые и барабанные тормоза, гидромуфты.
На сайте компании вы найдёте каталоги в формате PDF и вспомогательную техническую информацию.
