УкраїнськаЗвёздочка для цепи 04B-1

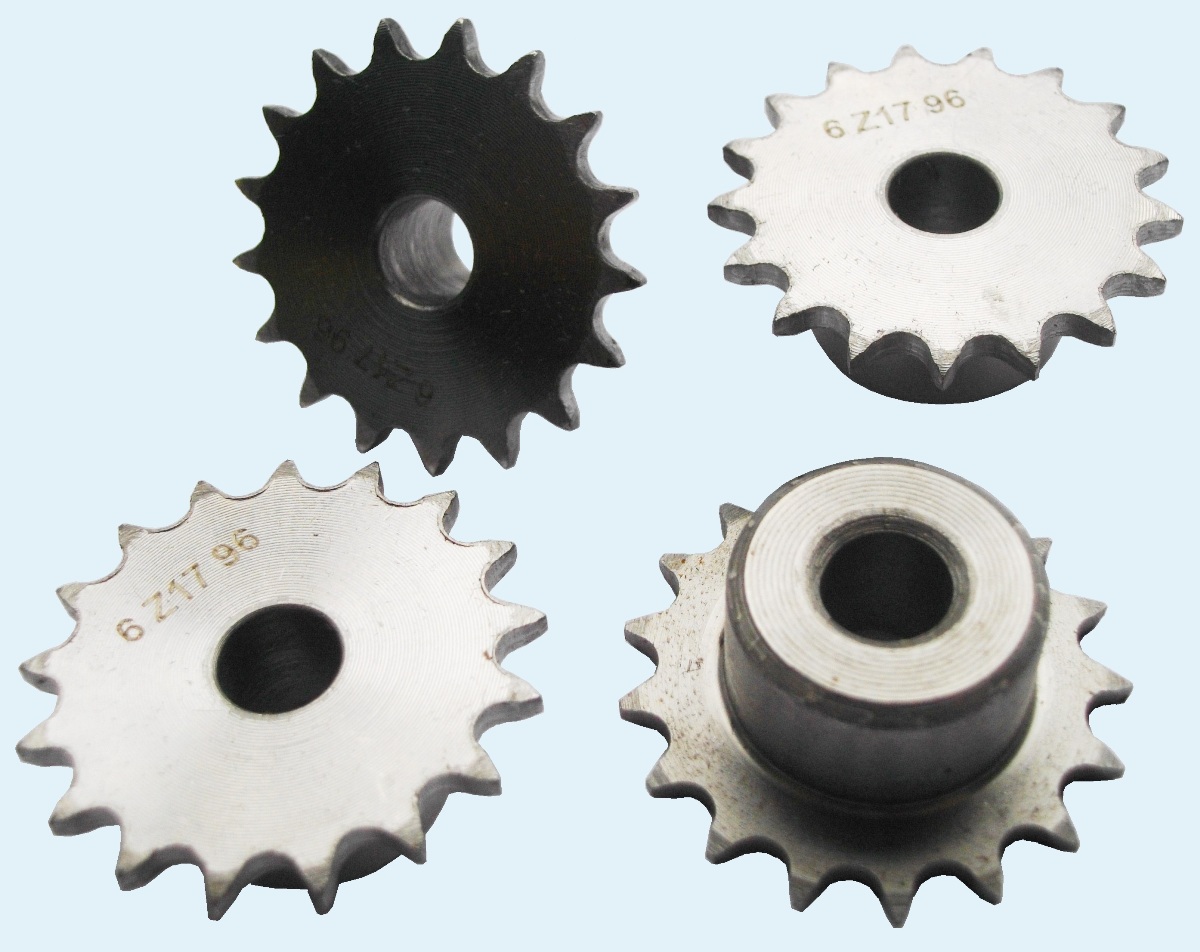

Звёздочка Sati для цепи 04B-1
Цепь 04B1 - достаточно малопопулярна в силу своих миниатюрных размеров и нагрузочной способности. Шаг цепи составляет 6,0 мм, диаметр ролика 4,0 мм, внутренняя ширина между пластинами - 2,8 мм. Несмотря на это, компания Sati поставляет как саму цепь. так и звёздочки для неё.
Основные размеры звёздочек для цепи 04В1 и их обозначение
| артикул | зубья | De | Dp | d | D |
| Sati PS02008 | Z=8 | 18,0 | 15,67 | 9,8 | 5 |
| Sati PS02009 | Z=9 | 19,9 | 17,54 | 11,5 | 5 |
| Sati PS02010 | Z=10 | 21,7 | 19,42 | 13,0 | 6 |
| Sati PS02011 | Z=11 | 23,6 | 21,30 | 14,0 | 6 |
| Sati PS02012 | Z=12 | 25,4 | 23,18 | 16,0 | 8 |
| Sati PS02013 | Z=13 | 27,3 | 25,05 | 18,0 | 8 |
| Sati PS02014 | Z=14 | 29,2 | 26,96 | 20,0 | 8 |
| Sati PS02015 | Z=15 | 31,1 | 28,86 | 20,0 | 8 |
| Sati PS02016 | Z=16 | 33,0 | 30,76 | 20,0 | 8 |
| Sati PS02017 | Z=17 | 35,0 | 32,65 | 20,0 | 8 |
| Sati PS02018 | Z=18 | 36,9 | 34,55 | 20,0 | 8 |
| Sati PS02019 | Z=19 | 38,8 | 36,44 | 20,0 | 8 |
| Sati PS02020 | Z=20 | 40,7 | 38,34 | 20,0 | 8 |
| Sati PS02021 | Z=21 | 42,6 | 40,25 | 25,0 | 8 |
| Sati PS02022 | Z=22 | 44,5 | 42,16 | 25,0 | 8 |
| Sati PS02023 | Z=23 | 46,4 | 44,06 | 25,0 | 8 |
| Sati PS02024 | Z=24 | 48,3 | 45,96 | 25,0 | 8 |
| Sati PS02025 | Z=25 | 50,2 | 47,87 | 25,0 | 8 |
| Sati PS02026 | Z=26 | 52,1 | 49,77 | 30,0 | 8 |
| Sati PS02027 | Z=27 | 54,0 | 51,67 | 30,0 | 8 |
| Sati PS02028 | Z=28 | 55,9 | 53,58 | 30,0 | 8 |
| Sati PS02029 | Z=29 | 57,8 | 55,50 | 30,0 | 8 |
| Sati PS02030 | Z=30 | 59,8 | 57,42 | 30,0 | 8 |
| Sati PS02031 | Z=31 | 61,7 | 59,31 | 30,0 | 8 |
| Sati PS02032 | Z=32 | 63,6 | 61,21 | 30,0 | 8 |
| Sati PS02033 | Z=33 | 65,5 | 63,11 | 30,0 | 8 |
| Sati PS02034 | Z=34 | 67,4 | 35,02 | 30,0 | 8 |
| Sati PS02035 | Z=35 | 69,3 | 66,93 | 30,0 | 8 |
| Sati PS02036 | Z=36 | 71,2 | 68,84 | 30,0 | 8 |
| Sati PS02037 | Z=37 | 73,1 | 70,75 | 30,0 | 8 |
| Sati PS02038 | Z=38 | 75,0 | 72,66 | 30,0 | 8 |
| Sati PS02039 | Z=39 | 76,9 | 74,56 | 30,0 | 8 |
| Sati PS02040 | Z=40 | 78,9 | 76,47 | 30,0 | 8 |
| Sati PS02045 | Z=45 | 88,5 | 86,01 | 40,0 | 10 |
| Sati PS02050 | Z=50 | 98,0 | 95,55 | 50,0 | 12 |
| Sati PS02057 | Z=57 | 111,4 | 108,93 | 50,0 | 12 |
| Sati PS02060 | Z=60 | 117,1 | 114,62 | 62,0 | 12 |
| Sati PS02076 | Z=76 | 147,6 | 145,19 | 80,0 | 16 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей, направляющих и вспомогательную техническую информацию. Обращайтесь к нашим инженерам и вы сможете заказать расчёт цепных передач, расчёт ременных передач, подбор упругих муфт и мотор-редукторов, опираясь на техническое задание.
