Українськазвёздочка 10B-1 под монтажную втулку

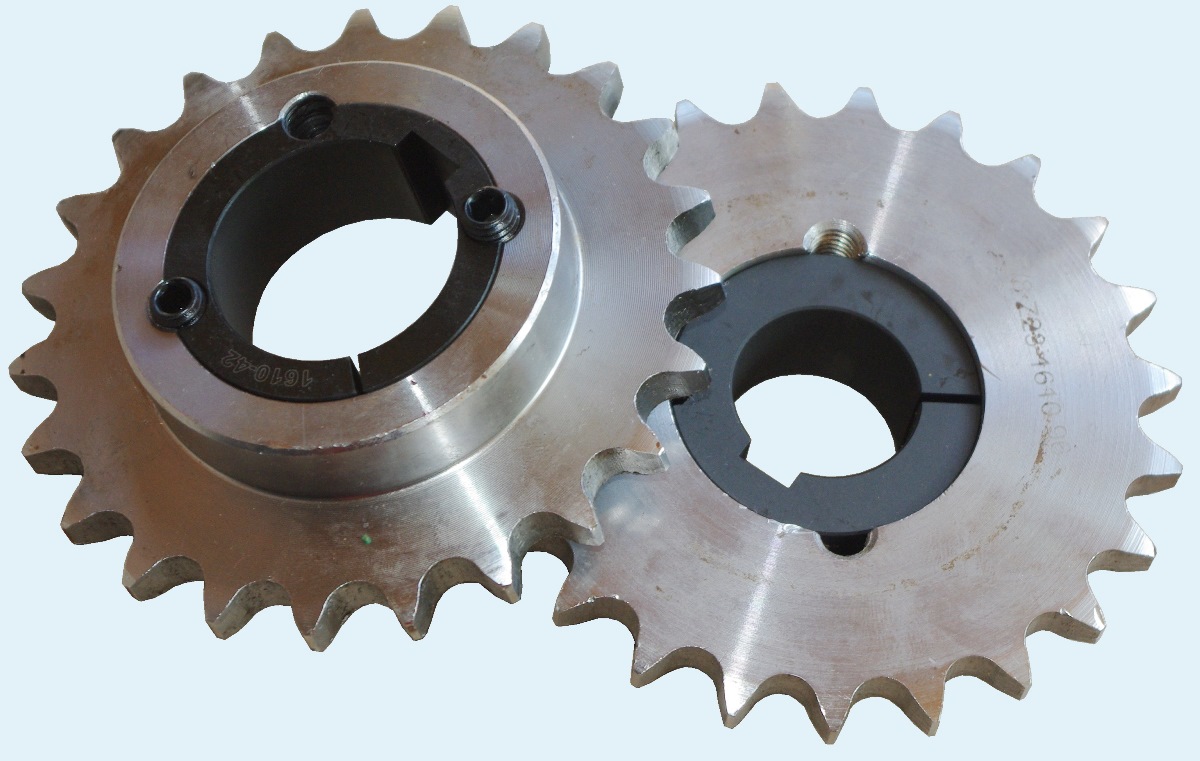

Приводная звёздочка Sati с монтажом на быстросменную втулку Taper Bush - это надёжное и эффективное решение для построения приводов и редукторных механизмов. Звёздочка для цепи ISO 606 10B-1 (по ГОСТ пр-15,875) изготавливается из углеродистой стали, без термообработки, при необходимости также может работать с цепями 10A-1 - (ASA50).
Основные размеры звёздочек Sati для цепи 10B-1 / 15,875x9.65mm (h1=9.1мм)
| артикул Sati | taper bush | Z | De | Dp | d | H | дополнительная маркировка |
| TS10013 | TB1008 | 13 | 73,0 | 66,32 | 47 | 22 | PHS 10B-1TB13, 5/8X3/8 Z=013, 5/8 Z13 1008 |
| TS10014 | TB1108 | 14 | 78,0 | 71,34 | 52 | 22 | PHS 10B-1TB14, 5/8X3/8 Z=014, 5/8 Z14 1108 |
| TS10015 | TB1210 | 15 | 83,0 | 76,36 | 60 | 25 | PHS 10B-1TB15, 5/8X3/8 Z=015, 5/8 Z15 1210 |
| TS10016 | TB1610 | 16 | 88,0 | 81,37 | 70 | 25 | PHS 10B-1TB16, 5/8X3/8 Z=016, 5/8 Z16 1610 |
| TS10017 | TB1610 | 17 | 93,0 | 86,36 | 75 | 25 | PHS 10B-1TB17, 5/8X3/8 Z=017, 5/8 Z17 1610 |
| TS10018 | TB1610 | 18 | 98,3 | 91,42 | 75 | 25 | PHS 10B-1TB18, 5/8X3/8 Z=018, 5/8 Z18 1610 |
| TS10019 | TB1610 | 19 | 103,3 | 96,45 | 75 | 25 | PHS 10B-1TB19, 5/8X3/8 Z=019, 5/8 Z19 1610 |
| TS10020 | TB1610 | 20 | 108,4 | 101,49 | 75 | 25 | PHS 10B-1TB20, 5/8X3/8 Z=020, 5/8 Z20 1610 |
| TS10021 | TB1610 | 21 | 113,4 | 106,52 | 75 | 25 | PHS 10B-1TB21, 5/8X3/8 Z=021, 5/8 Z21 1610 |
| TS10022 | TB1610 | 22 | 118,0 | 111,55 | 76 | 25 | PHS 10B-1TB22, 5/8X3/8 Z=022, 5/8 Z22 1610 |
| TS10023 | TB1610 | 23 | 123,4 | 116,58 | 76 | 25 | PHS 10B-1TB23, 5/8X3/8 Z=023, 5/8 Z23 1610 |
| TS10024 | TB2012 | 24 | 128,3 | 121,62 | 90 | 32 | PHS 10B-1TB24, 5/8X3/8 Z=024, 5/8 Z24 2012 |
| TS10025 | TB2012 | 25 | 134,0 | 126,66 | 90 | 32 | PHS 10B-1TB25, 5/8X3/8 Z=025, 5/8 Z25 2012 |
| TS10026 | TB2012 | 26 | 139,0 | 131,70 | 90 | 32 | PHS 10B-1TB26, 5/8X3/8 Z=026, 5/8 Z26 2012 |
| TS10027 | TB2012 | 27 | 144,0 | 136,75 | 90 | 32 | PHS 10B-1TB27, 5/8X3/8 Z=027, 5/8 Z27 2012 |
| TS10028 | TB2012 | 28 | 148,7 | 141,78 | 90 | 32 | PHS 10B-1TB28, 5/8X3/8 Z=028, 5/8 Z28 2012 |
| TS10030 | TB2012 | 30 | 158,8 | 151,87 | 90 | 32 | PHS 10B-1TB30, 5/8X3/8 Z=030, 5/8 Z30 2012 |
| TS10038 | TB2012 | 38 | 199,2 | 192,24 | 100 | 32 | PHS 10B-1TB38, 5/8X3/8 Z=038, 5/8 Z38 2012 |
| TS10045 | TB2012 | 45 | 235,0 | 227,58 | 100 | 32 | PHS 10B-1TB45, 5/8X3/8 Z=045, 5/8 Z45 2012 |
| TS10057 | TB2012 | 57 | 296,0 | 288,18 | 100 | 32 | PHS 10B-1TB57, 5/8X3/8 Z=057, 5/8 Z57 2012 |
| TS10076 | TB2012 | 76 | 392,1 | 384,16 | 100 | 32 | PHS 10B-1TB76, 5/8X3/8 Z=076, 5/8 Z76 2012 |
| TS10095 | TB2517 | 95 | 488,5 | 480,14 | 110 | 45 | PHS 10B-1TB95, 5/8X3/8 Z=095, 5/8 Z95 2517 |
| TS10114 | TB2517 | 114 | 584,1 | 576,13 | 110 | 45 | PHS 10B-1TB114, 5/8X3/8 Z=114, 5/8 Z114 2517 |
Приводные звёздочки Sati - имеют высокое качество изготовления, точность размеров и умеренную цену, благодаря этому они успешно работают с цепями Renold SD, Rex, SKF, Wippermann, Sedis, Regina, Vision, ISON, KettenWulf, Kobo, Iris, Iwis, Diamond chain.
Для построения приводов вы также можете купить соединительные звенья цепей, инструменты для разборки цепи, транспортёрные ленты, приводные барабаны конвейеров, редукторы со встроенным блокиратором обратного хода, электродвигатели, поликлиновые шкивы и ручейковые ремни, зубчатые шкивы и зубчатые ремни, клиновые шкивы и клиновые ремни, натяжители ремней, салазки электродвигателей, вариаторные регулируемые шкивы.
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек и других компонентов привода, вспомогательную техническую информацию. Обратившись к нашим инженерам вы можете заказать расчёт цепных передач и подбор мотор-редукторов согласно технического задания.
