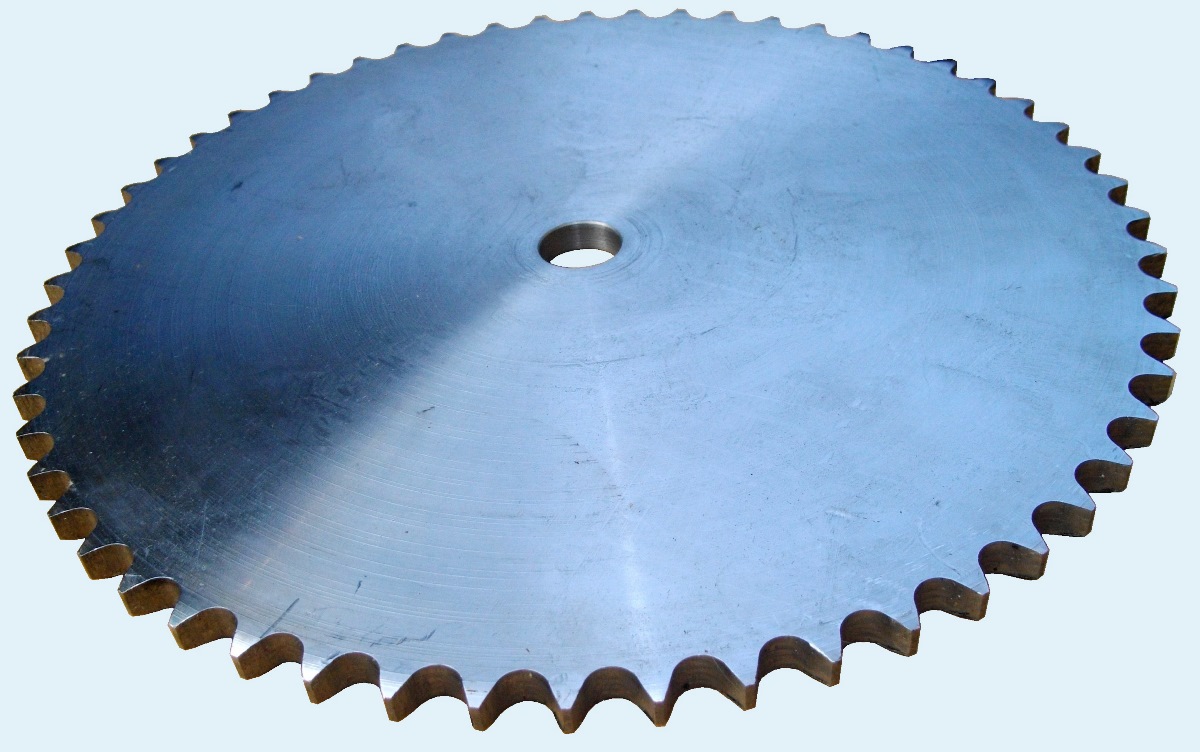

Звёздочка для цепи 10B-1 плоская
Звёздочка для цепи 10B1 - шаг 15,875 мм
Звёздочки для цепи 10B-1 достаточно универсальны и могут, также, работать с цепями 10A-1, ASA 50H и цепями ПР-15,875. Как правило, ассортимент плоских звёздочек больше, чем чем у звёздочек со ступицей и звёздочек под монтажную втулку.

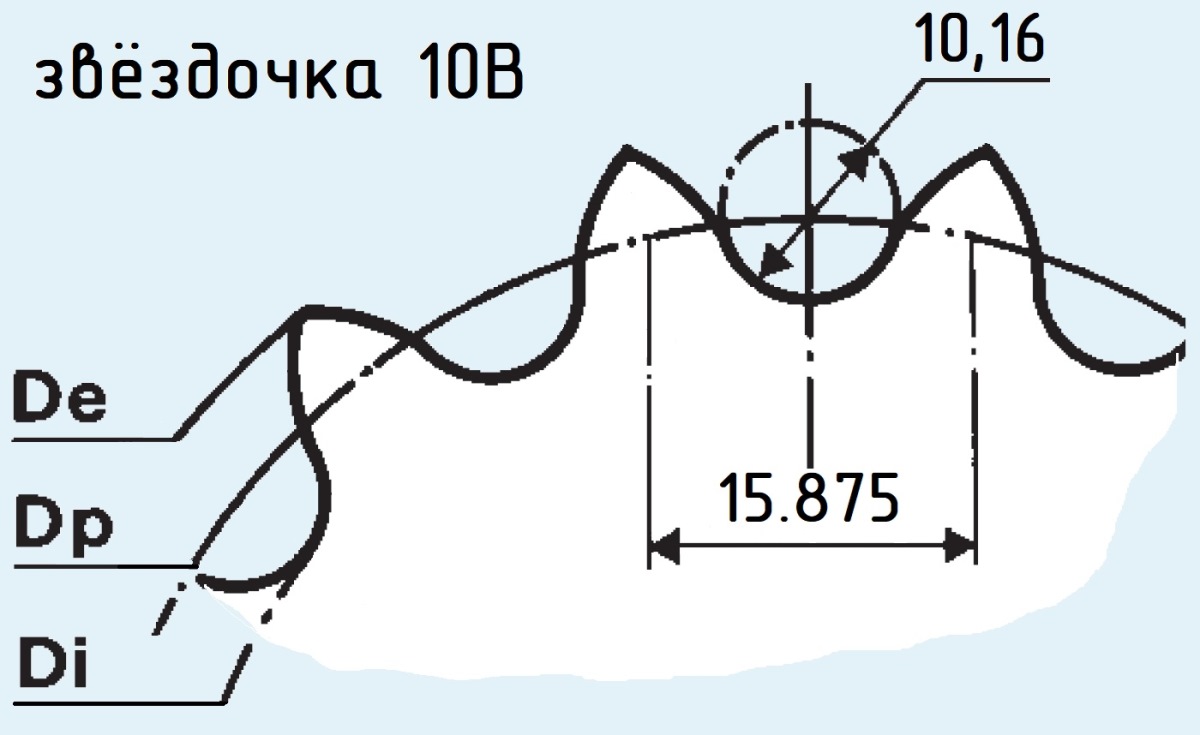

Основные размеры и маркировки звёздочек для цепи 10B1 - шаг цепи 15,875мм
| артикул | Z зубья | De | Dp |
| Sati CS 10008 | Z=8 | 47,0 | 41,48 |
| Sati CS 10009 | Z=9 | 52,6 | 46,42 |
| Sati CS 10010 | Z=10 | 57,5 | 51,37 |
| Sati CS 10011 | Z=11 | 63,0 | 56,34 |
| Sati CS 10012 | Z=12 | 68,0 | 61,34 |
| Sati CS 10013 | Z=13 | 73,0 | 66,32 |
| Sati CS 10014 | Z=14 | 78,0 | 71,34 |
| Sati CS 10015 | Z=15 | 83,0 | 76,36 |
| Sati CS 10016 | Z=16 | 88,0 | 81,37 |
| Sati CS 10017 | Z=17 | 93,0 | 86,39 |
| Sati CS 10018 | Z=18 | 98,3 | 91,42 |
| Sati CS 10019 | Z=19 | 103,3 | 96,45 |
| Sati CS 10020 | Z=20 | 108,4 | 101,49 |
| Sati CS 10021 | Z=21 | 113,4 | 106,52 |
| Sati CS 10022 | Z=22 | 118,0 | 111,55 |
| Sati CS 10023 | Z=23 | 123,4 | 116,58 |
| Sati CS 10024 | Z=24 | 128,3 | 121,62 |
| Sati CS 10025 | Z=25 | 134,0 | 126,66 |
| Sati CS 10026 | Z=26 | 139,0 | 131,70 |
| Sati CS 10027 | Z=27 | 144,0 | 136,75 |
| Sati CS 10028 | Z=28 | 148,7 | 141,78 |
| Sati CS 10029 | Z=29 | 153,8 | 146,83 |
| Sati CS 10030 | Z=30 | 158,8 | 151,87 |
| Sati CS 10031 | Z=31 | 163,9 | 156,92 |
| Sati CS 10032 | Z=32 | 168,9 | 161,95 |
| Sati CS 10033 | Z=33 | 174,5 | 167,00 |
| Sati CS 10034 | Z=34 | 179,0 | 172,05 |
| Sati CS 10035 | Z=35 | 184,1 | 177,10 |
| Sati CS 10036 | Z=36 | 189,1 | 182,15 |
| Sati CS 10037 | Z=37 | 194,2 | 187,20 |
| Sati CS 10038 | Z=38 | 199,2 | 192,24 |
| Sati CS 10039 | Z=39 | 204,2 | 197,29 |
| Sati CS 10040 | Z=40 | 209,3 | 202,34 |
| Sati CS 10041 | Z=41 | 214.8 | 207.39 |
| Sati CS 10042 | Z=42 | 219,9 | 212,44 |
| Sati CS 10043 | Z=43 | 224.9 | 212.44 |
| Sati CS 10044 | Z=44 | 230,0 | 222,53 |
| Sati CS 10045 | Z=45 | 235,0 | 227,58 |
| Sati CS 10046 | Z=46 | 240,1 | 232,63 |
| Sati CS 10047 | Z=47 | 245,1 | 237,68 |
| Sati CS 10048 | Z=48 | 250,2 | 242,73 |
| Sati CS 10049 | Z=49 | 255,2 | 247,78 |
| Sati CS 10050 | Z=50 | 260,3 | 252,82 |
| Sati CS 10051 | Z=51 | 265.3 | 257.87 |
| Sati CS 10052 | Z=52 | 270.4 | 262.92 |
| Sati CS 10053 | Z=53 | 275,4 | 267,97 |
| Sati CS 10054 | Z=54 | 280,5 | 273,03 |
| Sati CS 10055 | Z=55 | 285,5 | 278,08 |
| Sati CS 10056 | Z=56 | 290.6 | 283.13 |
| Sati CS 10057 | Z=57 | 296,0 | 288,18 |
| Sati CS 10058 | Z=58 | 300,7 | 290,23 |
| Sati CS 10059 | Z=59 | 305.7 | 298.27 |
| Sati CS 10060 | Z=60 | 310,8 | 303,32 |
| Sati CS 10062 | Z=62 | 321,4 | 313,43 |
| Sati CS 10064 | Z=64 | 331.5 | 323.53 |
| Sati CS 10065 | Z=65 | 336,5 | 328,58 |
| Sati CS 10066 | Z=66 | 341.6 | 333.63 |
| Sati CS 10068 | Z=68 | 351.7 | 343.74 |
| Sati CS 10070 | Z=70 | 361,8 | 353,84 |
| Sati CS 10072 | Z=72 | 371,9 | 363,95 |
| Sati CS 10075 | Z=75 | 387.1 | 379.09 |
| Sati CS 10076 | Z=76 | 392,1 | 384,16 |
| Sati CS 10078 | Z=78 | 402.0 | 394.25 |
| Sati CS 10080 | Z=80 | 412,3 | 404,35 |
| Sati CS 10085 | Z=85 | 437,6 | 429,62 |
| Sati CS 10090 | Z=90 | 462.8 | 545.88 |
| Sati CS 10095 | Z=95 | 488,5 | 480,14 |
| Sati CS 10100 | Z=100 | 513,4 | 505,40 |
| Sati CS 10110 | Z=110 | 563.9 | 555.92 |
| Sati CS 10114 | Z=114 | 584,1 | 576,13 |
| Sati CS 10120 | Z=120 | 614,8 | 606,44 |
| Sati CS 10125 | Z=125 | 639.7 | 631.74 |
Звёздочки Sati производятся на высокоточном оборудовании методом обкатки, имеют умеренную цену и прекрасно работа ют с цепями разных производителей, например Regina, Renold-SD, Tsubaki, Diamond Chain, Fenner, Sedis, KettenWulf, Iris, Iwis, Wippermann, Vision, Donghua, Unibear.
На страницах нашего сайта вы можете скачать PDF-каталоги цепей, направляющих, звёздочек, натяжителей. При необходимости провести расчёт цепной передачи - обращайтесь с техническим заданием к нашим инженерам. Также, вы можете обратиться за помощью в подборе шкивов, муфт, электродвигателей, гидромуфт, карданных валов.
