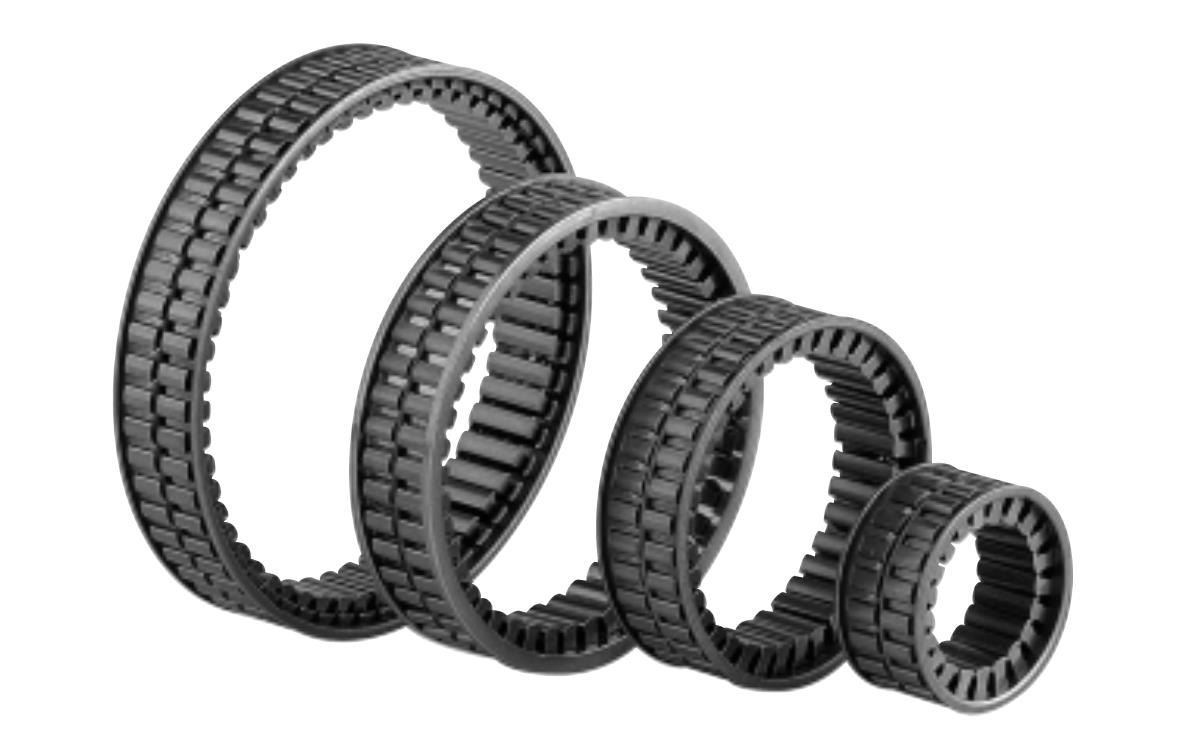

Сепараторы с эксцентриками, серия GM, производитель CTS, Италия. Предназначены для изготовления обгонных муфт с метрическими размерами. Муфты обратного хода GM компактные размеры, и, как правило, встраиваются в оборудование. Эксцентрики в сепараторе удерживаются с помощью пружины. Твёрдость обойм и валов должна быть 60-62 HRC.
Ассортимент обгонных муфт GM насчитывает 23 типоразмера. Они имеют следующие размеры и характеристики:
Тип | d, мм | D, мм | Tn, Нм | N max, об/мин |
GM 0412 | 4 | 12 | 3 | 10 000 |
GM 0816 | 8 | 16 | 12 | 7 500 |
GM 1422 | 14 | 22 | 44 | 5 300 |
GM 1523 | 15 | 23 | 48 | 5 200 |
GM 1725 | 17 | 25 | 58 | 4 700 |
GM 1927 | 19 | 27 | 66 | 4 400 |
GM 2028 | 20 | 28 | 75 | 4 200 |
GM 2432 | 24 | 32 | 97 | 3 700 |
GM 2533 | 25 | 33 | 107 | 3 600 |
GM 2937 | 29 | 37 | 137 | 3 200 |
GM 3038 | 30 | 38 | 144 | 3 100 |
GM 3442 | 34 | 42 | 178 | 2 800 |
GM 3543 | 35 | 43 | 187 | 2 700 |
GM 4048 | 40 | 48 | 235 | 2 500 |
GM 4553 | 45 | 53 | 281 | 2 200 |
GM 5058 | 50 | 58 | 345 | 2 000 |
GM 5159 | 51 | 59 | 357 | 2 000 |
GM 5563 | 55 | 63 | 407 | 1 900 |
GM 6068 | 60 | 68 | 474 | 1 750 |
GM 6270 | 62 | 70 | 502 | 1 700 |
GM 6573 | 65 | 73 | 545 | 1 600 |
GM 7078 | 70 | 78 | 622 | 1 500 |
GM 8088 | 80 | 88 | 788 | 1 300 |
Учитывая, что конструкция обгонной муфты GM не является самонесущей и самоцентрирующей, при построении механизмов обязательно необходимо учитывать наличие опорных подшипников. Благодаря лёгкости, быстроходности и компактным размерам обгонную муфту CTS GM рекомендуется использовать в сервоприводах, электродвигателях, редукторах. Для построения механизмов вы также сможете купить эластичные муфты, зубчатые ремни, шкивы, пластинчатые цепи и грузовые цепи, транспортёрные сетки и гидромуфты. Инженеры нашей компании постараются предоставить вам оптимальные цены.
