УкраїнськаДвухрядная звёздочка 06B2 закалённая
Двухрядная звёздочка для цепи 06B-2 с термообработанным зубом. Звёздочка стальная, со ступицей, посадочное отверстие не обработано (черновое)

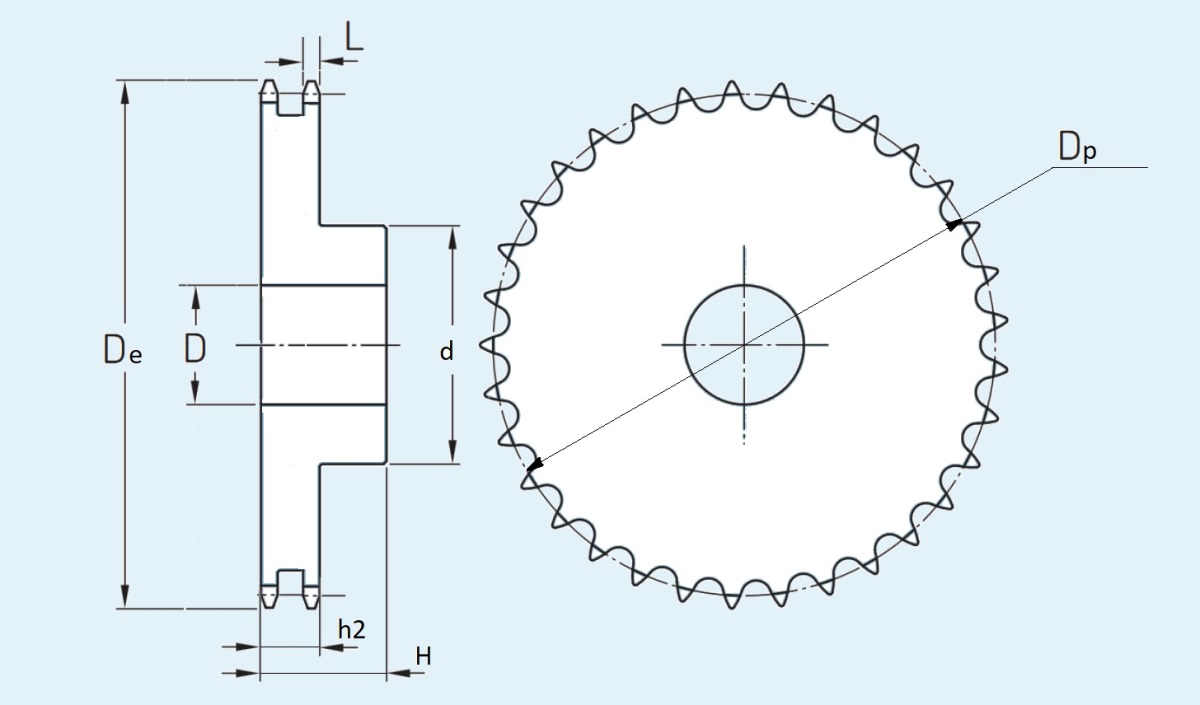

Размеры звёздочек для цепи 06В-2 (3/8" x 7/32")
L=5.2 h2=15.4
| артикул | Z зубья | De | Dp | d | D | Дополнительная маркировка |
| Sati PD05T08 | 8 | 28,0 | 24,89 | 15 | 8 | 06B2 z=8, PHS 06B-2BH8, 06B-2-8 HT |
| Sati PD05T09 | 9 | 31,0 | 27,85 | 18 | 8 | 06B2 z=9, PHS 06B-2BH9, 06B-2-9 HT |
| Sati PD05T10 | 10 | 34,0 | 30,82 | 20 | 8 | 06B2 z=10, PHS 06B-2BH10, 06B-2-10 HT |
| Sati PD05T11 | 11 | 37,0 | 33,80 | 22 | 8 | 06B2 z=11, PHS 06B-2BH11, 06B-2-11 HT |
| Sati PD05T12 | 12 | 40,0 | 36,80 | 25 | 8 | 06B2 z=12, PHS 06B-2BH12, 06B-2-12 HT |
| Sati PD05T13 | 13 | 43,0 | 39,80 | 28 | 10 | 06B2 z=13, PHS 06B-2BH13, 06B-2-13 HT |
| Sati PD05T14 | 14 | 46,3 | 42,80 | 31 | 10 | 06B2 z=14, PHS 06B-2BH14, 06B-2-14 HT |
| Sati PD05T15 | 15 | 49,3 | 45,81 | 34 | 10 | 06B2 z=15, PHS 06B-2BH15, 06B-2-15 HT |
| Sati PD05T16 | 16 | 52,3 | 48,82 | 37 | 10 | 06B2 z=16, PHS 06B-2BH16, 06B-2-16 HT |
| Sati PD05T17 | 17 | 55,3 | 51,83 | 40 | 10 | 06B2 z=17, PHS 06B-2BH17, 06B-2-17 HT |
| Sati PD05T18 | 18 | 58,3 | 54,85 | 43 | 10 | 06B2 z=18, PHS 06B-2BH18, 06B-2-18 HT |
| Sati PD05T19 | 19 | 61,3 | 57,87 | 46 | 10 | 06B2 z=19, PHS 06B-2BH19, 06B-2-19 HT |
| Sati PD05T20 | 20 | 64,3 | 60,89 | 49 | 10 | 06B2 z=20, PHS 06B-2BH20, 06B-2-20 HT |
| Sati PD05T21 | 21 | 68,0 | 63,91 | 52 | 12 | 06B2 z=21, PHS 06B-2BH21, 06B-2-21 HT |
| Sati PD05T22 | 22 | 71,0 | 66,93 | 55 | 12 | 06B2 z=22, PHS 06B-2BH22, 06B-2-22 HT |
| Sati PD05T23 | 23 | 73,5 | 69,95 | 58 | 12 | 06B2 z=23, PHS 06B-2BH23, 06B-2-23 HT |
| Sati PD05T24 | 24 | 77,0 | 72,97 | 61 | 12 | 06B2 z=24, PHS 06B-2BH24, 06B-2-24 HT |
| Sati PD05T25 | 25 | 80,0 | 76,00 | 64 | 12 | 06B2 z=25, PHS 06B-2BH25, 06B-2-25 HT |
| Sati PD05T26 | 26 | 83,0 | 79,02 | 67 | 12 | 06B2 z=26, PHS 06B-2BH26, 06B-2-26 HT |
| Sati PD05T27 | 27 | 86,0 | 82,04 | 70 | 12 | 06B2 z=27, PHS 06B-2BH27, 06B-2-27 HT |
| Sati PD05T28 | 28 | 89,0 | 85,07 | 73 | 12 | 06B2 z=28, PHS 06B-2BH28, 06B-2-28 HT |
| Sati PD05T30 | 30 | 94,7 | 91,12 | 79 | 12 | 06B2 z=30, PHS 06B-2BH30, 06B-2-30 HT |
| Sati PD05T32 | 32 | 101,3 | 97,17 | 80 | 14 | 06B2 z=32, PHS 06B-2BH32, 06B-2-32 HT |
| Sati PD05T34 | 34 | 107,3 | 103,23 | 80 | 14 | 06B2 z=34, PHS 06B-2BH34, 06B-2-34 HT |
| Sati PD05T35 | 35 | 110,4 | 106,26 | 80 | 14 | 06B2 z=35, PHS 06B-2BH35, 06B-2-35 HT |
| Sati PD05T36 | 36 | 113,4 | 109,29 | 90 | 16 | 06B2 z=36, PHS 06B-2BH36, 06B-2-36 HT |
| Sati PD05T38 | 38 | 119,5 | 115,34 | 90 | 16 | 06B2 z=38, PHS 06B-2BH38, 06B-2-38 HT |
| Sati PD05T40 | 40 | 125,5 | 121,40 | 90 | 16 | 06B2 z=40, PHS 06B-2BH40, 06B-2-40 HT |
Приводные звёздочки Sati имеют высокое качество и доступную цену, они прекрасно работают с цепями разных производителей - Regina, KettenWulf, Ison, DCS, Tsubaki, Kobo, Donghua, Wippermann, A&S, Renold SD, Diamond chain, SKF, Challenge, Rex и других.
Для построение приводов и редукторных механизмов вы можете купить зубчатые ремни и шкивы зубчатых ремней, кулачковые муфты и эластичные элементы муфт, монтажные втулки и ступицы, бесшпоночные муфты и жёсткие муфты, тяжёлые планетарные редукторы, управляемые сцепления и приводы для прессов.
На страницах нашего сайта вы можете скачать PDF-каталоги и вспомогательную техническую информацию. Оюратившись к нашим инженерам вы можете заказать расчёт цепных передач и подбор натяжителей и направляющих к ним согласно технического задания.
