Бесщёточный электродвигатель с планетарным редуктором

мотор-редуктор компактный

Мотор-редуктор MiniMotor BSE, Italy

Планетарный мотор-редуктор MiniMotor BSE оснащённый бесщёточным (бесколлекторным) электродвигателем с ротором на постоянных магнитах. управляется с помощью сервоинвертора MiniMotor Drivert 300.

Маркировки и характеристиеи приводов MiniMotor BSE

 Маркировка скорость
 вращения,
 об/мин		 крутящий
 момент,
 Нм
 MiniMotor BSE 35/30 i=4 1000 0,29
 MiniMotor BSE 35/30 i=7 571 0,51
 MiniMotor BSE 35/30 i=16 250 1,1
 MiniMotor BSE 35/30 i=49 82 3,4
 MiniMotor BSE 35/60 i=4 1000 0,56
 MiniMotor BSE 35/60 i=7 571 1
 MiniMotor BSE 35/60 i=16 250 2,1
 MiniMotor BSE 35/60 i=49 82 6,5
 MiniMotor BSE 45/35 i=5 800 0,86
 MiniMotor BSE 45/35 i=7 571 1,2
 MiniMotor BSE 45/35 i=25 160 4,15
 MiniMotor BSE 45/35 i=49 82 8,2
 MiniMotor BSE 45/70 i=5 800 1,54
 MiniMotor BSE 45/70 i=7 571 2,15
 MiniMotor BSE 45/70 i=25 160 7,37
 MiniMotor BSE 45/70 i=49 82 14,6
 MiniMotor BSE 55/50 i=5 800 2,2
 MiniMotor BSE 55/50 i=7 571 3
 MiniMotor BSE 55/50 i=25 160 10,4
 MiniMotor BSE 55/50 i=49 82 20,8
 MiniMotor BSE 55/100 i=5 800 3,4
 MiniMotor BSE 55/100 i=7 571 4,5
 MiniMotor BSE 55/100 i=25 160 16,1
 MiniMotor BSE 55/100 i=49 82 31,2
 MiniMotor BSE 80/50 i=5 800 5,28
 MiniMotor BSE 80/50 i=7 571 7,39
 MiniMotor BSE 80/50 i=25 160 25,3
 MiniMotor BSE 80/50 i=49 82 49,6
 MiniMotor BSE 80/100 i=5 800 10,1
 MiniMotor BSE 80/100 i=7 571 14,1
 MiniMotor BSE 80/100 i=25 160 48,3
 MiniMotor BSE 80/100 i=49 82 94,7

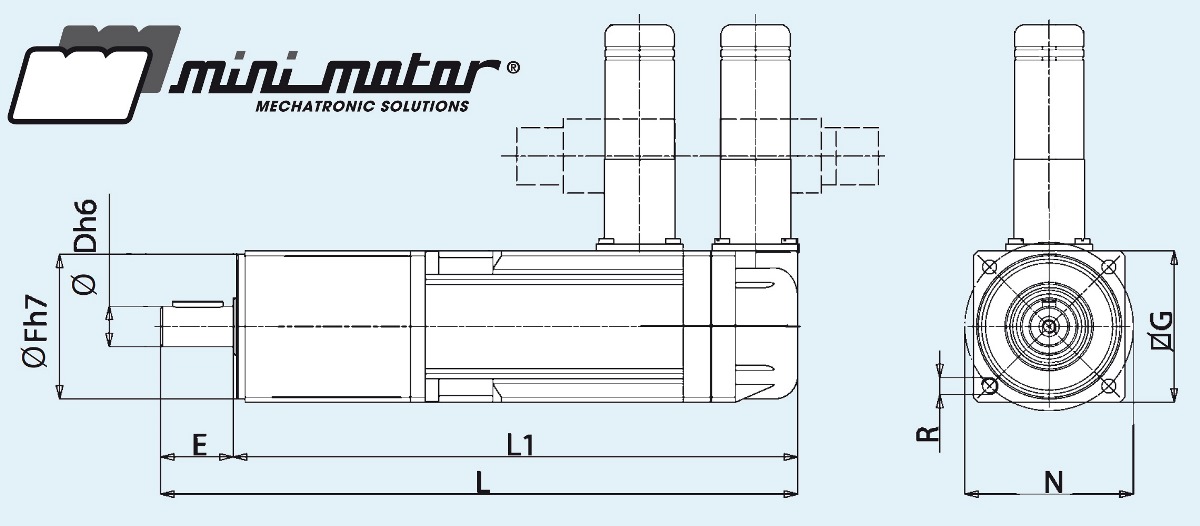

Мотор-редуктор планетарный

Размеры и обозначения планетарных мотор-редуктороа MiniMotor BSE

 маркування
 мотор-редуктора		 D E F G N R
 BSE 35/30 RC 9 20 33 35 40 M4
 BSE 35/60 RC 9 20 33 35 40 M4
 BSE 45/35 RC 12 21.5 43 45 50 M4
 BSE 45/70 RC 12 21.5 43 45 50 M4
 BSE 55/50 RC 14 30 51 55 63 M5
 BSE 55/100 RC 14 30 51 55 63 M5
 BSE 80/50 RC 24 50 76 80 92 M8
 BSE 80/100 RC 24 50 76 80 92 M8

На страницах нашего сайта вы можете загрузить PDF-каталоги мотор-редукторов MiniMotor, Benzlers, Stober, Sati и вспомогательгую техническую информацию. Для помощи в расчёте ременных и цепных передач, подборе эластичных муфт и мотор-редукторов - обращайтесь с техническим заданием к нашим инженерам.

Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua





каталоги скачать



Каталог мотор-редукторов Minimotor
мотор-редуктор Minimotor 		Каталог редукторов Minimotor IP67
 мотор-редуктор Minimotor IP67
