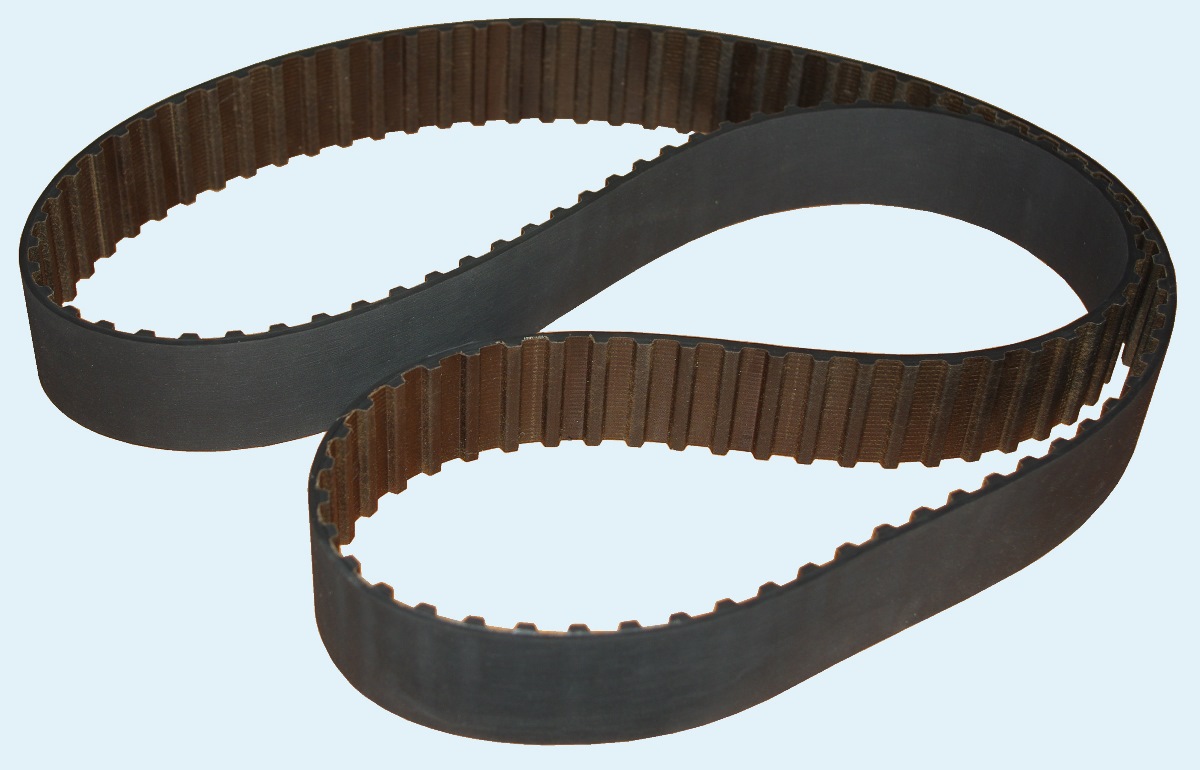

Достаточно часто в отечественном оборудовании можно встретить модульные зубчатые ремни (плоскозубчатые ремни) ОАО "Беларусьрезинотехника" ТУ-001419438-073-96 (ТУ BY 700069297.073 - 2009, ТУ РБ 00149438-073-95, ТУ РБ 00149438.092-98). Благодаря гибкости и компактности зубчатые ремни могут использоваться на скоростных ступенях (привод от электродвигателя) и на низкоскоростных ступенях (привод от мотор редуктора)
Размеры зуба ремней СБ, ЛР и ЛПУ
Тип зуба (модуль) | P шаг, мм | h высота зуба, мм | H толщина ремня, мм |
1 | 3.14 | 0.8 | 1.6 |
1.5 | 4.71 | 1.2 | 2.2 |
2 | 6.28 | 1.5 | 3.0 |
3 | 9.42 | 2.0 | 4.0 |
4 | 12.57 | 2.5 | 5.0 |
5 | 15.71 | 3.5 | 6.5 |
7 | 21.99 | 6.0 | 11.0 |
10 | 31.41 | 9.0 | 15.0 |
Готовы предложить под заказ следующие типы ремней:
Тип ремня | количество зубов, Z | Длина, мм | Матрериал ремня |
ЛПУ 1-52-5(6); | 52 | 163,36 | полиуретан |
ЛР 1-63-5; | 63 | 197,92 | резина |
ЛР 1-80-5; | 80 | 251,32 | резина |
ЛР 1-85-5; | 85 | 267,04 | резина |
ЛПУ 1-85-5, ЛПУ 1-85-12,5 | 85 | 267.04 | полиуретан |
ЛР 1-100-5, ЛР 1-100-6; | 85 | 314.15 | резина |
ЛПУ 1-100-5, ЛПУ 1-100-6; ЛПУ 1-100-8; | 100 | 314,15 | полиуретан |
ЛР 1,5-40-8, ЛР 1,5-40-10; | 40 | 188.50 | резина |
ЛР 1,5-90-8, ЛР 1,5-90-10, ЛР 1,5-90-12,5; | 90 | 424.12 | резина |
ЛР 1,5-112-10; ЛР 1,5-112-12,5; | 112 | 527,79 | резина |
ЛР 1,5-115-5, ЛР 1,5-115-10; | 115 | 541.92 | резина |
ЛР 2-40-10; ЛР 2-40-16 | 40 | 251,33 | резина |
ЛПУ 2-40-8; | 40 | 251,33 | полиуретан |
ЛР 2-45-5, ЛР 2-45-8, ЛР 2-45-10, ЛР 2-45-12,5, ЛР 2-45-16, ЛР 2-45-20 | 45 | 282,74 | резина |
ЛПУ 2-45-8 (10, 12,5; 16) | 45 | 282,74 | полиуретан |
ЛПУ 2-50-5 (8; 10; 12,5) | 50 | 314,16 | полиуретан |
ЛР 2-50-8, ЛР 2-50-10, ЛР 2-50-12,5, ЛР 2-50-16; ЛР 2-50-20 | 50 | 314,16 | резина |
ЛР 2-56-10,ЛР 2-56-12,5, ЛР 2-56-16; | 56 | 351,86 | резина |
СБ 2-56-10; | 56 | 351,86 | резина |
ЛПУ 2-56-10 (12,5; 16); | 56 | 351,86 | полиуретан |
ЛР 2-63-5,ЛР 2-63-8, ЛР 2-63-10 ЛР 2-63-12,5; ЛР 2-63-20, ЛР 2-63-25 | 63 | 395,84 | резина |
ЛПУ 2-68-5 (10; 12,5); | 68 | 427,25 | полиуретан |
ЛР 2-68-12,5; ЛР 2-68-20 | 68 | 427,25 | резина |
СБ 2-71-10, СБ 2-71-12,5; | 71 | 446,10 | резина |
ЛР 2-71-8, ЛР 2-71-10, ЛР 2-71-12,5, ЛР 2-71-16; ЛР 2-71-25 | 71 | 446,10 | резина |
ЛПУ 2-71-12,5; | 71 | 446,10 | полиуретан |
ЛР 2-80-8, ЛР 2-80-10, ЛР 2-80-12,5; ЛР 2-80-16, ЛР 2-80-20 | 80 | 502,65 | резина |
ЛПУ 2-80-8 (10; 12,5) | 80 | 502,65 | полиуретан |
ЛР 2-90-8; ЛР 2-90-10; ЛР 2-90-12,5; ЛР 2-90-20; | 90 | 565,49 | резина |
ЛПУ 2-90-5 (10; 12,5); | 90 | 565,49 | полиуретан |
ЛР 2-100-8, ЛР 2-100-10, ЛР 2-100-12,5, ЛР 2-100-16; ЛР 2-100-20 | 100 | 628,32 | резина |
ЛПУ 2-100-8, ЛПУ 2-100-12,5 | 100 | 628,32 | полиуретан |
ЛР 2-125-20 | 125 | 785,40 | резина |
ЛР 2-130-12,5 | 130 | 816,81 | резина |
ЛР 3-40-12,5, ЛР 3-40-20; ЛР 3-40-25 | 40 | 376,99 | резина |
СБ 3-40-12,5; | 40 | 376,99 | резина |
ЛР 3-50-12,5, ЛР 3-50-16, ЛР 3-50-20, ЛР 3-50-25, ЛР 3-50-32, ЛР 3-50-40 | 50 | 471,24 | резина |
ЛР 3-56-32 | 56 | 527,79 | резина |
ЛР 3-60-12,5, ЛР 3-60-16, ЛР 3-60-20, ЛР 3-60-25; ЛР 3-60-32 | 60 | 565,49 | резина |
ЛР 3-63-10, ЛР 3-63-12,5, ЛР 3-63-16, ЛР 3-63-20, ЛР 3-63-25; ЛР 3-63-32 | 63 | 593,76 | резина |
ЛПУ 3-63-16 (32); | 63 | 593,76 | полиуретан |
ЛПУ 3-71-25; | 71 | 669,16 | полиуретан |
ЛР 3-71-12,5, ЛР 3-71-25; ЛР 3-71-40 | 71 | 669,16 | резина |
ЛР 3-80-16; ЛР 3-80-20; ЛР 3-80-25; ЛР 3-80-32; ЛР 3-80-40; | 80 | 753,98 | резина |
СБ 4-71-12,5, СБ 4-71-20, СБ 4-71-25, СБ 4-71-32, СБ 4-71-40, СБ 4-71-50, СБ 4-71-63, СБ 4-71-80; | 71 | 892,21 | резина |
СБ 4-75-16; СБ 4-75-20; СБ 4-75-25; СБ 4-75-32, СБ 4-75-40, СБ 4-75-50; СБ 4-75-80 | 75 | 942,48 | резина |
СБ 4-80-16, СБ 4-80-20, СБ 4-80-25, СБ 4-80-32, СБ 4-80-40, СБ 4-80-50, СБ 4-80-80, СБ 4-80-100 | 80 | 1005,31 | резина |
СБ 4-90-16, СБ 4-90-20; СБ 4-90-25, СБ 4-90-32; СБ 4-90-40, СБ 4-90-50; СБ 4-90-63; СБ 4-90-80; СБ 4-90-100; | 90 | 1130,97 | резина |
СБ 4-100-25; СБ 4-100-32; СБ 4-100-40; СБ 4-100-50; СБ 4-100-63; СБ 4-100-100; | 100 | 1256,64 | резина |
СБ 4-112-20; СБ 4-112-25 СБ 4-112-32; СБ 4-112-40; СБ 4-112-50; СБ 4-112-80; СБ 4-112-100; | 112 | 1407,43 | резина |
СБ 4-125-20; СБ 4-125-25; СБ 4-125-32; СБ 4-125-40; СБ 4-125-50; СБ 4-125-80; | 125 | 1570,80 | резина |
СБ 4-140-20; СБ 4-140-25; СБ 4-140-32; СБ 4-140-40; СБ 4-140-50; СБ 4-140-63; СБ 4-140-80; СБ 4-140-100; | 140 | 1759,29 | резина |
СБ 4-150-16; СБ 4-150-20; СБ 4-150-25; СБ 4-150-32; СБ 4-150-40; СБ 4-150-50; СБ 4-150-63; СБ 4-150-80; | 150 | 1884,96 | резина |
СБ 4-200-20; СБ 4-200-25; СБ 4-200-32; СБ 4-200-40; СБ 4-200-50; СБ 4-200-80; СБ 4-200-100; | 200 | 2513,27 | резина |
СБ 4-220-25; СБ 4-220-32; СБ 4-220-40; | 220 | 2764,60 | резина |
СБ 4-250-25; СБ 4-250-32; СБ 4-250-40; СБ 4-250-60; | 250 | 3141,59 | резина |
ЛР 4,9-39-14,5, ЛР 4,9-39-20 | 39 | 600,36 | резина |
СБ 5-63-40; СБ 5-63-50; СБ 5-63-80; СБ 5-63-100; | 63 | 989,60 | резина |
СБ 5-71-32; СБ 5-71-40; СБ 5-71-60; СБ 5-71-80; СБ 5-71-100; | 71 | 1115,27 | резина |
СБ 5-80-20; СБ 5-80-25; СБ 5-80-32; СБ 5-80-40; СБ 5-80-50; СБ 5-80-70; СБ 5-80-80; СБ 5-80-100; | 80 | 1256,64 | резина |
СБ 5-90-25; СБ 5-90-40; СБ 5-90-50; | 90 | 1413,72 | резина |
СБ 5-100-25, СБ 5-100-32; СБ 5-100-40, СБ 5-100-50; СБ 5-100-80; СБ 5-100-100 СБ 5-100-290 | 100 | 1570,80 | резина |
СБ 5-112-16; СБ 5-112-40; СБ 5-112-50; СБ 5-112-70; СБ 5-112-80; | 112 | 1759,29 | резина |
СБ 5-125-25; СБ 5-125-32; СБ 5-125-40; СБ 5-125-50; СБ 5-125-60, СБ 5-125-70; СБ 5-125-80; СБ 5-125-100, СБ 5-125-125; СБ 5-125-290; СБ 5-125-350 | 125 | 1963,50 | резина |
СБ 5-170-80; СБ 5-170-175; СБ 5-170-290 | 170 | 2670,35 | резина |
СБ 7-63-80; СБ 7-63-100; | 63 | 1385,44 | резина |
СБ 7-71-50; СБ 7-71-63; СБ 7-71-80, СБ 7-71-100 | 71 | 1561,37 | резина |
СБ 7-75-32; СБ 7-75-40; СБ 7-75-50; СБ 7-75-70; СБ 7-75-80; СБ 7-75-100 | 75 | 1649,34 | резина |
СБ 7-80-50; СБ 7-80-63; СБ 7-80-70; СБ 7-80-80; СБ 7-80-100; | 80 | 1759,29 | резина |
СБ 7-85-70; СБ 7-85-80 , СБ 7-85-100; | 85 | 1869,25 | резина |
СБ 7-112-50, СБ 7-112-80; СБ 7-112-100 СБ 7-112-150; СБ 7-112-320; | 112 | 2463,01 | резина |
СБ 7-128-50 | 128 | 2814,87 | резина |
СБ 7-140-80; СБ 7-140-125 | 140 | 3078,76 | резина |
СБ 7,05-128-50 | 128 | 2834,97 | резина |
СБ 10-95-150, СБ 10-95-160, СБ 10-95-200, СБ 10-95-320 | 95 | 2984,51 | резина |
СБ 10-96-100, СБ 10-96-125 | 96 | 3015,93 | резина |
Шаг зуба модульного ремня определяется модулем, умноженным на число π.
Например, в маркировке СБ 5-125-50:
5 - модуль зуба, шаг составит 5*3,14=15,7мм
125 - количество зубьев (длина составит 15,708*125=1963,5)
50 - ширина ремня, мм
Такие ремни вы можете встретить в станках 16А20, 16К20, Фт11Ф1, 16Б16, SAMAT-400, КТ-131, КТ-554, широко используются такие ремни в станках с ЧПУ.
По вопросам цен и сроков поставки обращайтесь к нашим инженерам.
Для ремонта импортного оборудования готовы предложить зубчатые ремни Бандо, Япония: дюймовые зубчатые ремни, полиуретановые зубчатые ремни, ремни метрические с полукруглым зубом.
Павинов Михаил
инженер
(098) 083-58-09
