Червячный редуктор Sati VTS 044
Межосевое расстояние 44 мм. Корпус из алюминия.

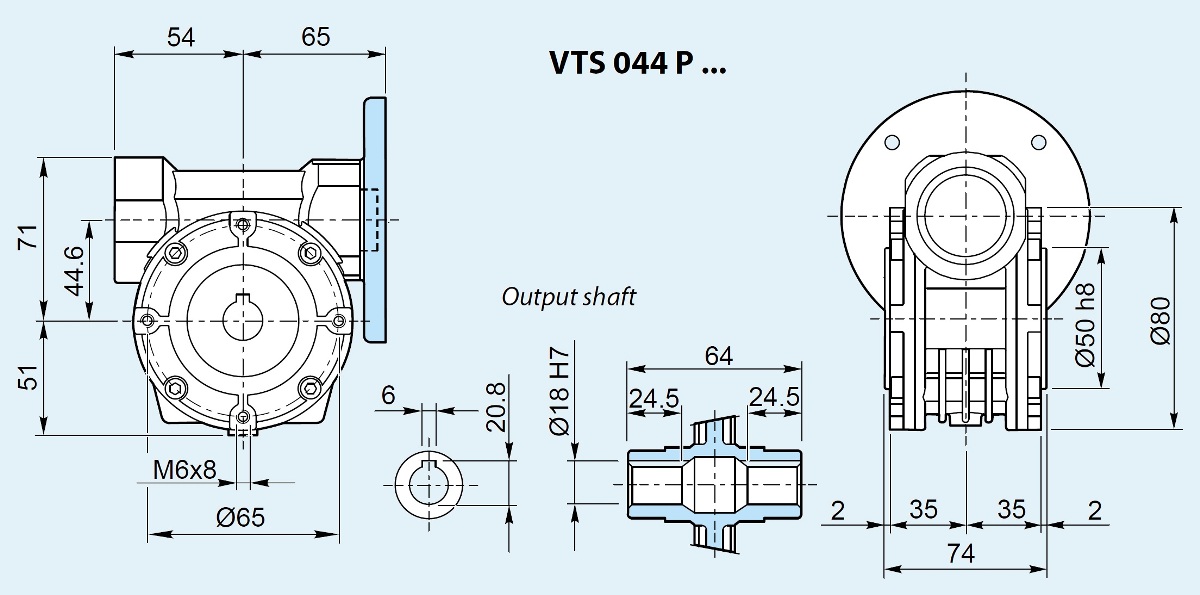

Основные размеры и характеристики редукторов Sati VTS 044
маркировка SATI | артикул | i | фланец двигателя | альтернативная маркировка |
VTS 044 P R7 F11 U | VTS04407F11 + FIT044063B5 | 7 | 63 B5 | VF 44 F1 7 P63 B5 B3 |
VTS 044 P R7 F11 U | VTS04407F11 + FIT044063B14 | 7 | 63 B14 | VF 44 F1 7 P63 B14 B3 |
VTS 044 P R7 F14 U | VTS04407F14 + FIT044071B5 | 7 | 71 B5 | VF 44 F1 7 P71 B5 B3 |
VTS 044 P R7 F14 U | VTS04407F14 + FIT044071B14 | 7 | 71 B14 | VF 44 F1 7 P71 B14 B3 |
VTS 044 P R10 F11 U | VTS04410F11 + FIT044063B5 | 10 | 63 B5 | VF 44 F1 10 P63 B5 B3 |
VTS 044 P R10 F11 U | VTS04410F11 + FIT044063B14 | 10 | 63 B14 | VF 44 F1 10 P63 B14 B3 |
VTS 044 P R10 F14 U | VTS04410F14 + FIT044071B5 | 10 | 71 B5 | VF 44 F1 10 P71 B5 B3 |
VTS 044 P R10 F14 U | VTS04410F14 + FIT044071B14 | 10 | 71 B14 | VF 44 F1 10 P71 B14 B3 |
VTS 044 P R14 F11 U | VTS04414F11 + FIT044063B5 | 14 | 63 B5 | VF 44 F1 14 P63 B5 B3 |
VTS 044 P R14 F11 U | VTS04414F11 + FIT044063B14 | 14 | 63 B14 | VF 44 F1 14 P63 B14 B3 |
VTS 044 P R14 F14 U | VTS04414F14 + FIT044071B5 | 14 | 71 B5 | VF 44 F1 14 P71 B5 B3 |
VTS 044 P R14 F14 U | VTS04414F14 + FIT044071B14 | 14 | 71 B14 | VF 44 F1 14 P71 B14 B3 |
VTS 044 P R20 F11 U | VTS04420F11 + FIT044063B5 | 20 | 63 B5 | VF 44 F1 20 P63 B5 B3 |
VTS 044 P R20 F11 U | VTS04420F11 + FIT044063B14 | 20 | 63 B14 | VF 44 F1 20 P63 B14 B3 |
VTS 044 P R20 F14 U | VTS04420F14 + FIT044071B5 | 20 | 71 B5 | VF 44 F1 20 P71 B5 B3 |
VTS 044 P R20 F14 U | VTS04420F14 + FIT044071B14 | 20 | 71 B14 | VF 44 F1 20 P71 B14 B3 |
VTS 044 P R28 F11 U | VTS04428F11 + FIT044063B5 | 28 | 63 B5 | VF 44 F1 28 P63 B5 B3 |
VTS 044 P R28 F11 U | VTS04428F11 + FIT044063B14 | 28 | 63 B14 | VF 44 F1 28 P63 B14 B3 |
VTS 044 P R28 F14 U | VTS04428F14 + FIT044071B5 | 28 | 71 B5 | VF 44 F1 28 P71 B5 B3 |
VTS 044 P R28 F14 U | VTS04428F14 + FIT044071B14 | 28 | 71 B14 | VF 44 F1 28 P71 B14 B3 |
VTS 044 P R35 F11 U | VTS04435F11 + FIT044063B5 | 35 | 63 B5 | VF 44 F1 35 P63 B5 B3 |
VTS 044 P R35 F11 U | VTS04435F11 + FIT044063B14 | 35 | 63 B14 | VF 44 F1 35 P63 B14 B3 |
VTS 044 P R35 F14 U | VTS04435F14 + FIT044071B5 | 35 | 71 B5 | VF 44 F1 35 P71 B5 B3 |
VTS 044 P R35 F14 U | VTS04435F14 + FIT044071B14 | 35 | 71 B14 | VF 44 F1 35 P71 B14 B3 |
VTS 044 P R46 F11 U | VTS04446F11 + FIT044063B5 | 46 | 63 B5 | VF 44 F1 46 P63 B5 B3 |
VTS 044 P R46 F11 U | VTS04446F11 + FIT044063B14 | 46 | 63 B14 | VF 44 F1 46 P63 B14 B3 |
VTS 044 P R46 F14 U | VTS04446F14 + FIT044071B5 | 46 | 71 B5 | VF 44 F1 46 P71 B5 B3 |
VTS 044 P R46 F14 U | VTS04446F14 + FIT044071B14 | 46 | 71 B14 | VF 44 F1 46 P71 B14 B3 |
VTS 044 P R60 F11 U | VTS04460F11 + FIT044063B5 | 60 | 63 B5 | VF 44 F1 60 P63 B5 B3 |
VTS 044 P R60 F11 U | VTS04460F11 + FIT044063B14 | 60 | 63 B14 | VF 44 F1 60 P63 B14 B3 |
VTS 044 P R60 F14 U | VTS04460F14 + FIT044071B5 | 60 | 71 B5 | VF 44 F1 60 P71 B5 B3 |
VTS 044 P R60 F14 U | VTS04460F14 + FIT044071B14 | 60 | 71 B14 | VF 44 F1 60 P71 B14 B3 |
VTS 044 P R70 F11 U | VTS04470F11 + FIT044063B5 | 70 | 63 B5 | VF 44 F1 70 P63 B5 B3 |
VTS 044 P R70 F11 U | VTS04470F11 + FIT044063B14 | 70 | 63 B14 | VF 44 F1 70 P63 B14 B3 |
VTS 044 P R70 F14 U | VTS04470F14 + FIT044071B5 | 70 | 71 B5 | VF 44 F1 70 P71 B5 B3 |
VTS 044 P R70 F14 U | VTS04470F14 + FIT044071B14 | 70 | 71 B14 | VF 44 F1 70 P71 B14 B3 |
VTS 044 P R100 F11 U | VTS044X1F11 + FIT044063B5 | 100 | 63 B5 | VF 44 F1 100 P63 B5 B3 |
VTS 044 P R100 F11 U | VTS044X1F11 + FIT044063B14 | 100 | 63 B14 | VF 44 F1 100 P63 B14 B3 |
VTS 044 P R100 F14 U | VTS044X1F14 + FIT044071B5 | 100 | 71 B5 | VF 44 F1 100 P71 B5 B3 |
VTS 044 P R100 F14 U | VTS044X1F14 + FIT044071B14 | 100 | 71 B14 | VF 44 F1 100 P71 B14 B3 |
Размеры присоединительного фланца электродвигателя для мотор-редуктора VTS 044:
габарит электродвигателя | вал D | фланец P | крепёжные отверстия M | центрирующий буртик N |
мм | мм | мм | мм | |
IEC 63 B5 | 11 | 140 | 115 | 95 |
IEC 63 B14 | 11 | 90 | 75 | 60 |
IEC 71 B5 | 14 | 160 | 130 | 110 |
IEC 71 B14 | 14 | 105 | 85 | 70 |
Для комплектации приводов вы вместе с редукторами можете купить электродвигатели асинхронные, электромоторы с тормозом, втулочно-пальцевые и зубчатые муфты, звёздочки цепей, цепи, зубчатые ремни и шкивы, фланцевые энкодеры, натяжители цепей и направляющие.
На страницах нашего сайта вы можете скачать PDF-каталоги редукторов и другую вспомогательную информацию. Обративчись к нашим инденерам вы сможете заказать подбор мотор-редукторов по техническому заданию, а также расчёты ременных и цепных передач.
