Червячный редуктор Sati VTS 063

купить червячный редуктор Bonfiglioli

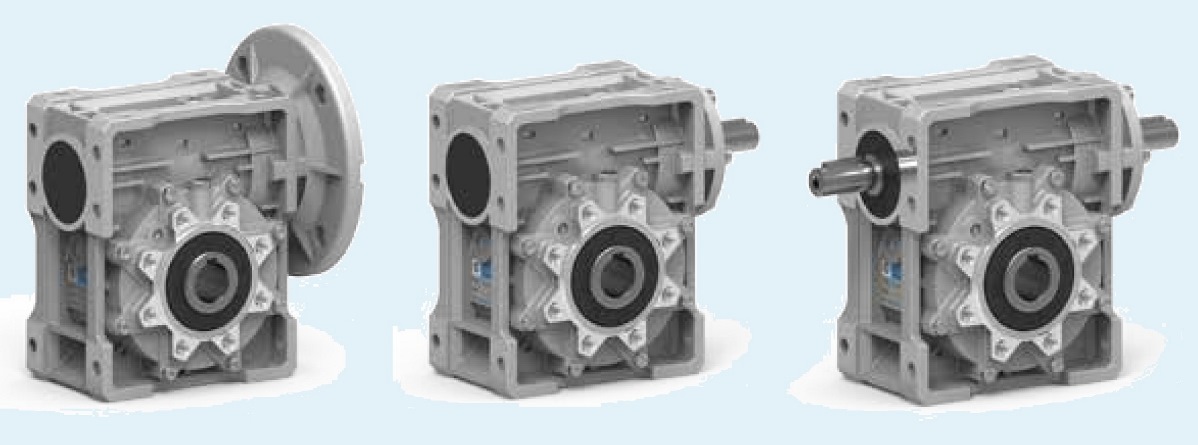

Одноступенчатый червячный редуктор Sati VTS 063 - межосевое расстояние 63 мм. По своим размерам и характеристикам близок к серии редукторов VP 063, но имет ряд отличий по передаточным числам и присоединительным размерам. Поставляется подготовленный под монтаж стандартного электродвигателя (включая электродвигатели с тормозом), а также со свободным выходным валом.

Основные размеры и характеристики червячных редукторов Sati VTS 063

купить мотор-редуктор



 маркировка SATIартикул i фланец
 двигателя		альтернативная маркировка
 VTS 063 P R7 F14 U VTS06307F14 + FIT063071B5 7 71 B5 W 63 U 7 P71 B5 B3
 VTS 063 P R7 F14 U VTS06307F14 + FIT063071B14 7 71 B14 W 63 U 7 P71 B14 B3
 VTS 063 P R7 F19 U VTS06307F19 + FIT063080B5 7 80 B5 W 63 U 7 P80 B5 B3
 VTS 063 P R7 F19 U VTS06307F19 + FIT063080B14 7 80 B14 W 63 U 7 P80 B14 B3
 VTS 063 P R7 F24 U VTS06307F24 + FIT063080B5 7 80 B5 W 63 U 7 P90 B5 B3
 VTS 063 P R7 F24 U VTS06307F24 + FIT063090B14 7 90 B14 W 63 U 7 P90 B14 B3

 VTS 063 P R10 F14 U VTS06310F14 + FIT063071B5 10 71 B5 W 63 U 10 P71 B5 B3
 VTS 063 P R10 F14 U VTS06310F14 + FIT063071B14 10 71 B14 W 63 U 10 P71 B14 B3
 VTS 063 P R10 F19 U VTS06310F19 + FIT063080B5 10 80 B5 W 63 U 10 P80 B5 B3
 VTS 063 P R10 F19 U VTS06310F19 + FIT063080B14 10 80 B14 W 63 U 10 P80 B14 B3
 VTS 063 P R10 F24 U VTS06310F24 + FIT063080B5 10 90 B5 W 63 U 10 P90 B5 B3
 VTS 063 P R10 F24 U VTS06310F24 + FIT063090B14 10 90 B14 W 63 U 10 P90 B14 B3

 VTS 063 P R12 F14 U VTS06312F14 + FIT063071B5 12 71 B5 W 63 U 12 P71 B5 B3
 VTS 063 P R12 F14 U VTS06312F14 + FIT063071B14 12 71 B14 W 63 U 12 P71 B14 B3
 VTS 063 P R12 F19 U VTS06312F19 + FIT063080B5 12 80 B5 W 63 U 12 P80 B5 B3
 VTS 063 P R12 F19 U VTS06312F19 + FIT063080B14 12 80 B14 W 63 U 12 P80 B14 B3
 VTS 063 P R12 F24 U VTS06312F24 + FIT063080B5 12 90 B5 W 63 U 12 P90 B5 B3
 VTS 063 P R12 F24 U VTS06312F24 + FIT063090B14 12 90 B14 W 63 U 12 P90 B14 B3

 VTS 063 P R15 F14 U VTS06315F14 + FIT063071B5 15 71 B5 W 63 U 15 P71 B5 B3
 VTS 063 P R15 F14 U VTS06315F14 + FIT063071B14 15 71 B14 W 63 U 15 P71 B14 B3
 VTS 063 P R15 F19 U VTS06315F19 + FIT063080B5 15 80 B5 W 63 U 15 P80 B5 B3
 VTS 063 P R15 F19 U VTS06315F19 + FIT063080B14 15 80 B14 W 63 U 15 P80 B14 B3
 VTS 063 P R15 F24 U VTS06315F24 + FIT063080B5 15 90 B5 W 63 U 15 P90 B5 B3
 VTS 063 P R15 F24 U VTS06315F24 + FIT063090B14 15 90 B14 W 63 U 15 P90 B14 B3

 VTS 063 P R19 F14 U VTS06319F14 + FIT063071B5 19 71 B5 W 63 U 19 P71 B5 B3
 VTS 063 P R19 F14 U VTS06319F14 + FIT063071B14 19 71 B14 W 63 U 19 P71 B14 B3
 VTS 063 P R19 F19 U VTS06319F19 + FIT063080B5 19 80 B5 W 63 U 19 P80 B5 B3
 VTS 063 P R19 F19 U VTS06319F19 + FIT063080B14 19 80 B14 W 63 U 19 P80 B14 B3
 VTS 063 P R19 F24 U VTS06319F24 + FIT063090B5 19 90 B5 W 63 U 19 P90 B5 B3
 VTS 063 P R19 F24 U VTS06319F24 + FIT063090B14 19 90 B14 W 63 U 19 P90 B14 B3

 VTS 063 P R24 F14 U VTS06324F14 + FIT063071B5 24 71 B5 W 63 U 24 P71 B5 B3
 VTS 063 P R24 F14 U VTS06324F14 + FIT063071B14 24 71 B14 W 63 U 24 P71 B14 B3
 VTS 063 P R24 F19 U VTS06324F19 + FIT063080B5 24 80 B5 W 63 U 24 P80 B5 B3
 VTS 063 P R24 F19 U VTS06324F19 + FIT063080B14 24 80 B14 W63U-24-P80-B14-B3
 VTS 063 P R24 F24 U VTS06324F24 + FIT063090B5 24 90 B5 W 63 U 24 P90 B5 B3
 VTS 063 P R24 F24 U VTS06324F24 + FIT063090B14 24 90 B14 W 63 U 24 P90 B14 B3

 VTS 063 P R30 F14 U VTS06330F14 + FIT063071B5 30 71 B5 W 63 U 30 P71 B5 B3
 VTS 063 P R30 F14 U VTS06330F14 + FIT063071B14 30 71 B14 W 63 U 30 P71 B14 B3
 VTS 063 P R30 F19 U VTS06330F19 + FIT063080B5 30 80 B5 W 63 U 30 P80 B5 B3
 VTS 063 P R30 F19 U VTS06330F19 + FIT063080B14 30 80 B14 W 63 U 30 P80 B14 B3
 VTS 063 P R30 F24 U VTS06330F24 + FIT063090B5 30 90 B5 W 63 U 30 P90 B5 B3
 VTS 063 P R30 F24 U VTS06330F24 + FIT063090B14 30 90 B14 W 63 U 30 P90 B14 B3

 VTS 063 P R38 F14 U VTS06338F14 + FIT063071B5 38 71 B5 W 63 U 38 P71 B5 B3
 VTS 063 P R38 F14 U VTS06338F14 + FIT063071B14 38 71 B14 W 63 U 38 P71 B14 B3
 VTS 063 P R38 F19 U VTS06338F19 + FIT063080B5 38 80 B5 W 63 U 38 P80 B5 B3
 VTS 063 P R38 F19 U VTS06338F19 + FIT063080B14 38 80 B14 W 63 U 38 P80 B14 B3
 VTS 063 P R38 F24 U VTS06338F24 + FIT063071B5 38 80 B5 W 63 U 38 P90 B5 B3
 VTS 063 P R38 F24 U VTS06338F24 + FIT063090B14 38 90 B14 W 63 U 38 P90 B14 B3

 VTS 063 P R45 F14 U VTS06345F14 + FIT063071B5 45 71 B5 W 63 U 45 P71 B5 B3
 VTS 063 P R45 F14 U VTS06345F14 + FIT063071B4 45 W 63 U 45 P71 B14 B3
 VTS 063 P R45 F19 U VTS06345F19 + FIT063080B5 45 W 63 U 45 P80 B5 B3
 VTS 063 P R45 F19 U VTS06345F19 + FIT063080B14 45 80 B14 W 63 U 45 P80 B14 B3
 VTS 063 P R45 F24 U VTS06345F24 + FIT063090B5 45 W 63 U 45 P90 B5 B3
 VTS 063 P R45 F24 U VTS06345F24 + FIT063090B14 45 90 B14 W 63 U 45 P90 B14 B3

 VTS 063 P R64 F14 U VTS06364F14 + FIT063071B5 64 71 B5 W 63 U 64 P71 B5 B3
 VTS 063 P R64 F14 U VTS06364F14 + FIT063071B14 64 71 B14 W 63 U 64 P71 B14 B3
 VTS 063 P R64 F19 U VTS06364F19 + FIT063080B5 64 80 B5 W 63 U 64 P80 B5 B3
 VTS 063 P R64 F19 U VTS06364F19 + FIT063080B14 64 80 B14 W 63 U 64 P80 B14 B3
 VTS 063 P R64 F24 U VTS06364F24 + FIT063090B5 64 90 B5 W 63 U 64 P90 B5 B3
 VTS 063 P R64 F24 U VTS06364F24 + FIT063090B14 64 90 B14 W 63 U 64 P90 B14 B3

 VTS 063 P R80 F14 U VTS06380F14 + FIT063071B5 80 71 B5 W 63 U 80 P71 B5 B3
 VTS 063 P R80 F14 U VTS06380F14 + FIT063071B14 80 71 B14 W 63 U 80 P71 B14 B3
 VTS 063 P R80 F19 U VTS06380F19 + FIT063080B5 80 80 B5 W 63 U 80 P80 B5 B3
 VTS 063 P R80 F19 U VTS06380F19 + FIT063080B14 80 80 B14 W 63 U 80 P80 B14 B3
 VTS 063 P R80 F24 U VTS06380F24 + FIT063090B5 80 90 B5 W 63 U 80 P90 B5 B3
 VTS 063 P R80 F24 U VTS06380F24 + FIT063090B14 80 90 B14 W 63 U 80 P90 B14 B3

 VTS 063 P R100 F14 U VTS063X1F14 + FIT063071B5 100 71 B5 W 63 U 100 P71 B5 B3
 VTS 063 P R100 F14 U VTS063X1F14 + FIT063071B14 100 71 B14 W 63 U 100 P71 B14 B3
 VTS 063 P R100 F19 U VTS063X1F19 + FIT063080B5 100 80 B5 W 63 U 100 P80 B5 B3
 VTS 063 P R100 F19 U VTS063X1F19 + FIT063080B1 100 80 B14 W 63 U 100 P80 B14 B3
 VTS 063 P R100 F24 U VTS063X1F24 + FIT063090B5 100 90 5 W 63 U 100 P90 B5 B3
 VTS 063 P R100 F24 U VTS063X1F24 + FIT063090B14 100 90 B14 W 63 U 100 P90 B14 B3



Bonfiglioli bologna

Размеры присоединительного фланца электродвигателя:

 габарит
 электродвигателя		 вал D фланец P крепёжные
 отверстия M		 центрирующий
 буртик N
 мм мм мм мм
 IEC 71 B5 (PAM71B5) 14 160 130 110
 IEC 71 B14 (PAM71B14) 14 105 85 70
 IEC 80 B5 (PAM80B5) 19 200 165 130
 IEC 80 B14 (PAM80B14) 19 120 100 80
 IEC 90 B5 (PAM90B5) 24 200 165 130
 IEC 90 B14 (PAM90B14) 24 140 115 95

мотор-редуктор купить

Для комплектации приводов и редукторных механизмов вы также можете купить вариатор, электродвигатель с тормозом, эластичные и жёсткие муфты, салазки электродвигателей, зубчатые ремни и шкивы, натяжители цепей, звёздочки и цепи.

Инженеры нашей компании помогут вам подобрать и купить альтернативу мотор-редукторов Hydro-mec PQ63, Innovari P063, Lenze Extertal, Bonfiglioli Bologna, Motovario s.p.a. Italy, Sew Eurodrive, Nord Getriebebau, Rexnord, Flender/Siemens. на нашем сайте вы найдёте PDF-каталоги и другую техническую информацию.
