Полиуретановый зубчатый ремень Brecoflex (timing belt) с металлическим кордом. Часто зубчатые рени используются в приводах с жёсткой синхронизацией, сервоприводах или же для построения компактных приводов с высокой передаваемой мощностью. Для механизмов с возвратно поступательным движением (каретки станков, печатных машин) используются открытые зубчатые ремни. Основное преимущество такой передачи это простота обслуживания, компактность, лёгкость и высокая гигиена производства. С использованием зубчатых ремней можно изготовить редуктор с передаточным отношением до i=6.
Зубчатые ремни профиля АТ являются логическим развитием зубчатых ремней профиля Т и отличаются от них более мощным зубом.
Стандарные длины зубчатых ремней Brecoflex AT3
типоразмер | Z | типоразмер | Z | типоразмер | Z | ||
AT3 / 150 SFX | 50 | AT3 / 351 SFX | 117 | AT3 / 600 SFX | 200 | ||
AT3 / 201 SFX | 67 | AT3 / 399 SFX | 133 | AT3 / 639 SFX | 213 | ||
AT3 / 252 SFX | 84 | AT3 / 417 SFX | 139 | AT3 / 816 SFX | 272 | ||
AT3 / 267 SFX | 89 | AT3 / 450 SFX | 150 | AT3 / 900 SFX | 300 | ||
AT3 / 270 SFX | 90 | AT3 / 501 SFX | 167 | AT3 / 1011 SFX | 337 | ||
AT3 / 300 SFX | 100 | AT3 / 549 SFX | 183 |
стандартные ширины зубчатых ремней Brecoflex AT3 - 6, 10, 16, 25, 32 мм, возможно изготовление нестандартных размеров.
Зубчатый полиуретановый ремень профиля АТ5. Данный трапециевидный профиль зубя является эволюцией трапециевидного профиля Т5 и способен передавать большие усилия. Стандартные ширины такого ремня составляют 6, 8, 10, 12, 16, 20, 25, 32, 50, 75 мм.
Стандартные длины и количество зубов ремня АТ5:
Длина | Z | Длина | Z | Длина | Z | Длина | Z | |||
AT5 225 | 45 | AT5 490 | 98 | AT5 780 | 156 | AT5 1075 | 215 | |||
AT5 255 | 49 | AT5 500 | 100 | AT5 825 | 165 | AT5 1100 | 220 | |||
AT5 260 | 52 | AT5 525 | 105 | AT5 840 | 168 | AT5 1125 | 225 | |||
AT5 280 | 56 | AT5 545 | 109 | AT5 855 | 171 | AT5 1215 | 243 | |||
AT5 300 | 60 | AT5 600 | 120 | AT5 860 | 172 | AT5 1230 | 246 | |||
AT5 305 | 61 | AT5 610 | 122 | AT5 875 | 175 | AT5 1380 | 276 | |||
AT5 330 | 66 | AT5 620 | 124 | AT5 900 | 180 | AT5 1400 | 280 | |||
AT5 340 | 68 | AT5 630 | 126 | AT5 920 | 184 | AT5 1500 | 300 | |||
AT5 375 | 75 | AT5 660 | 132 | AT5 960 | 192 | AT5 1600 | 320 | |||
AT5 390 | 78 | AT5 670 | 134 | AT5 975 | 195 | AT5 1700 | 340 | |||
AT5 420 | 84 | AT5 690 | 138 | AT5 990 | 198 | AT5 1750 | 350 | |||
AT5 450 | 90 | AT5 710 | 142 | AT5 1005 | 201 | AT5 1800 | 360 | |||
AT5 455 | 91 | AT5 720 | 144 | AT5 1020 | 204 | |||||
AT5 480 | 96 | AT5 750 | 150 | AT5 1050 | 205 |
Также на ремне может присутствовать маркировка BFX и SFX (Brecoflex, Synchroflex). Возможно изготовление ремня профиля АТ5 любой длины (до 15000 мм) под заказ. Как правило, срок производства составляет 6-8 рабочих недель.

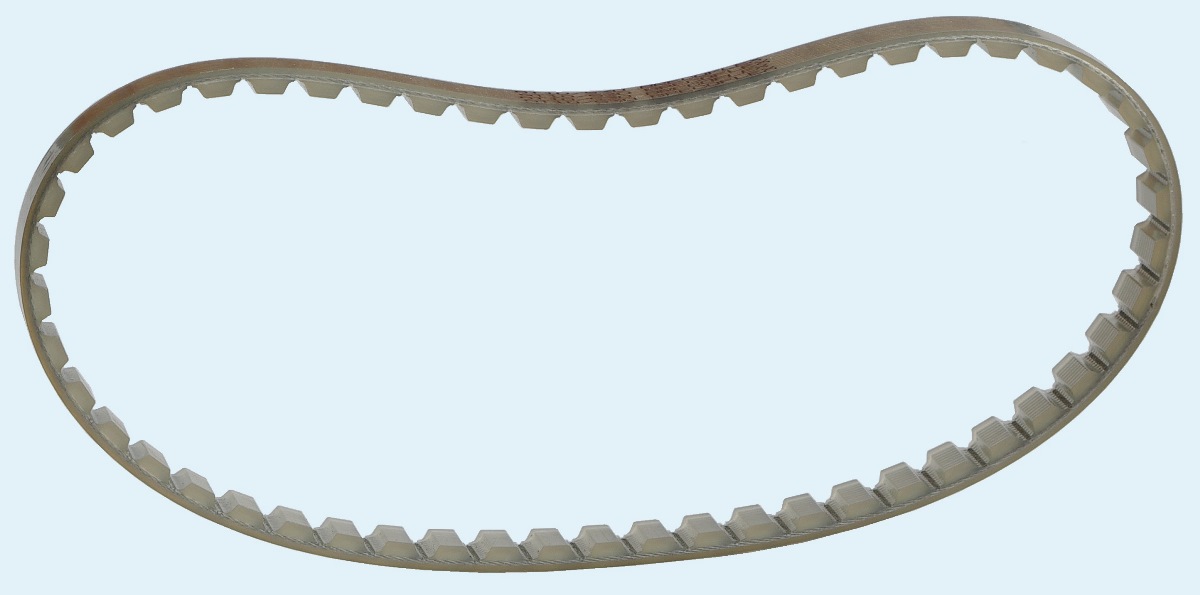

Зубчатый полиуретановый ремень Brecoflex (Synchroflex) профиля АТ10. Металлический корд. Стандартная ширина ремня 16, 25, 32, 50, 75, 100, 150 мм.
Стандартные длины ремней AT10 Brecoflex:
Шаг/длина | Количество зубов, Z | Шаг/длина | количество зубов, Z | Шаг/длина | количество зубов, Z | ||
AT10/400 | 40 | AT10/1080 | 108 | AT10/2240 | 224 | ||
AT10/500 | 50 | AT10/1100 | 110 | AT10/2360 | 236 | ||
AT10/530 | 53 | AT10/1150 | 115 | AT10/2500 | 250 | ||
AT10/560 | 56 | AT10/1200 | 120 | AT10/2650 | 265 | ||
AT10/580 | 58 | AT10/1210 | 121 | AT10/2800 | 280 | ||
AT10/600 | 60 | AT10/1240 | 124 | AT10/3000 | 300 | ||
AT10/610 | 61 | AT10/1250 | 125 | AT10/3150 | 315 | ||
AT10/630 | 63 | AT10/1280 | 128 | AT10/3350 | 335 | ||
AT10/660 | 66 | AT10/1300 | 130 | AT10/3550 | 355 | ||
AT10/700 | 70 | AT10/1320 | 132 | AT10/3750 | 375 | ||
AT10/720 | 72 | AT10/1350 | 135 | AT10/4000 | 400 | ||
AT10/730 | 73 | AT10/1360 | 136 | AT10/4250 | 425 | ||
AT10/780 | 78 | AT10/1400 | 140 | AT10/4500 | 450 | ||
AT10/800 | 80 | AT10/1420 | 142 | AT10/4750 | 475 | ||
AT10/810 | 81 | AT10/1480 | 148 | AT10/5000 | 500 | ||
AT10/840 | 84 | AT10/1500 | 150 | AT10/5300 | 530 | ||
AT10/850 | 85 | AT10/1530 | 153 | AT10/5600 | 560 | ||
AT10/880 | 88 | AT10/1600 | 160 | AT10/6000 | 600 | ||
AT10/890 | 89 | AT10/1700 | 170 | AT10/6300 | 630 | ||
AT10/920 | 92 | AT10/1720 | 172 | AT10/6700 | 670 | ||
AT10/960 | 96 | AT10/1800 | 180 | AT10/7100 | 710 | ||
AT10/970 | 97 | AT10/1860 | 186 | AT10/7500 | 750 | ||
AT10/980 | 98 | AT10/1900 | 190 | AT10/8000 | 800 | ||
AT10/1000 | 100 | AT10/1940 | 194 | AT10/9000 | 900 | ||
AT10/1010 | 101 | AT10/2000 | 200 | ||||
AT10/1050 | 105 | AT10/2120 | 212 |

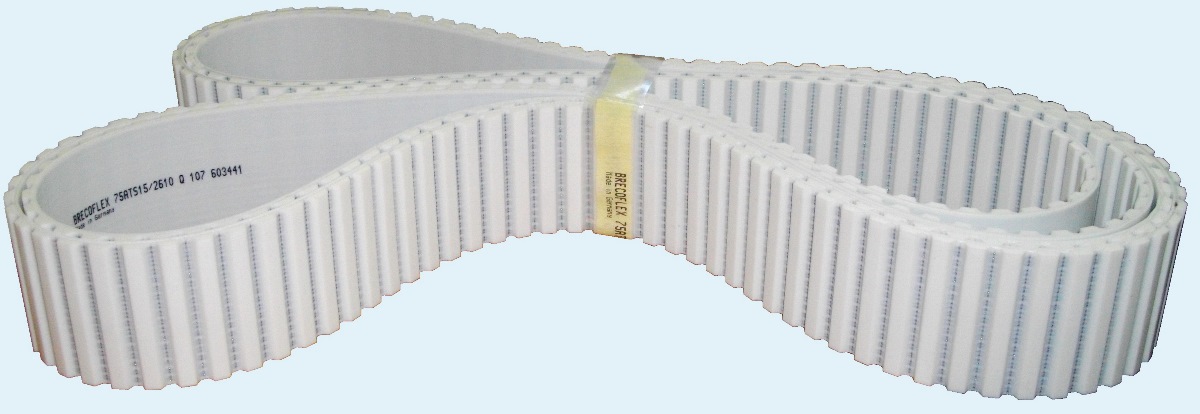

Полиуретановые ремни Brecoflex AT15 изготавливаются по индивидуальному заказу и имеют диапазон длин от 1500 о 22000 мм. Стандартная ширина ремней ATS15 - 25, 32, 50, 75, 100 мм. Также, віпускаю
Шаг/длина | Количество зубов, Z | Шаг/длина | количество зубов, Z | Шаг/длина | количество зубов, Z | ||
AT1S5/1500 | 100 | ATS15/2010 | 134 | ATS15/2520 | 168 | ||
ATS15/1515 | 101 | ATS15/2025 | 135 | ATS15/2535 | 169 | ||
ATS15/1530 | 102 | ATS15/2040 | 136 | ATS15/2550 | 170 | ||
ATS15/1545 | 103 | ATS15/2055 | 137 | ATS15/2565 | 171 | ||
ATS15/1560 | 104 | ATS15/2070 | 138 | ATS15/2580 | 172 | ||
ATS15/1575 | 105 | ATS15/2085 | 139 | ATS15/2595 | 173 | ||
ATS15/1590 | 106 | ATS15/2100 | 140 | ATS15/2610 | 174 | ||
ATS15/1605 | 107 | ATS15/2115 | 141 | ATS15/2625 | 175 | ||
ATS15/1620 | 108 | ATS15/2130 | 142 | ATS15/2640 | 176 | ||
ATS15/1635 | 109 | ATS15/2145 | 143 | ATS15/2655 | 177 | ||
ATS15/1650 | 110 | ATS15/2160 | 144 | ATS15/2670 | 178 | ||
ATS15/1665 | 111 | ATS15/2175 | 145 | ATS15/2685 | 179 | ||
ATS15/1680 | 112 | ATS15/2190 | 146 | ATS15/2700 | 180 | ||
ATS15/1695 | 113 | ATS15/2205 | 147 | ATS15/2715 | 181 | ||
ATS15/1710 | 114 | ATS15/2220 | 148 | ATS15/2730 | 182 | ||
ATS15/1725 | 115 | ATS15/2235 | 149 | ATS15/2745 | 183 | ||
ATS15/1740 | 116 | ATS15/2250 | 150 | ATS15/2760 | 184 | ||
ATS15/1755 | 117 | ATS15/2265 | 151 | ATS15/2775 | 185 | ||
ATS15/1770 | 118 | ATS15/2280 | 152 | ATS15/2790 | 186 | ||
ATS15/1785 | 119 | ATS15/2295 | 153 | ATS15/2805 | 187 | ||
ATS15/1800 | 120 | ATS15/2310 | 154 | ATS15/2820 | 188 | ||
ATS15/1815 | 121 | ATS15/2325 | 155 | ATS15/2835 | 189 | ||
ATS15/1830 | 122 | ATS15/2340 | 156 | ATS15/2850 | 190 | ||
ATS15/1845 | 123 | ATS15/2355 | 157 | ATS15/2865 | 191 | ||
ATS15/1860 | 124 | ATS15/2370 | 158 | ATS15/2880 | 192 | ||
ATS15/1875 | 125 | ATS15/2385 | 159 | ATS15/2895 | 193 | ||
ATS15/1890 | 126 | ATS15/2400 | 160 | ATS15/2910 | 194 | ||
ATS15/1905 | 127 | ATS15/2415 | 161 | ATS15/2925 | 195 | ||
ATS15/1920 | 128 | ATS15/2430 | 162 | ATS15/2940 | 196 | ||
ATS15/1935 | 129 | ATS15/2445 | 163 | ATS15/2955 | 197 | ||
ATS15/1950 | 130 | ATS15/2460 | 164 | ATS15/2970 | 198 | ||
ATS15/1965 | 131 | ATS15/2475 | 165 | ATS15/2985 | 199 | ||
ATS15/1980 | 132 | ATS15/2490 | 166 | ATS15/3000 | 200 | ||
ATS15/1995 | 133 | ATS15/2505 | 167 | ATS15/3015 | 201 |
типоразмер | Z | типоразмер | Z | типоразмер | Z | ||
AT20 / 1000 SFX | 50 | AT20 / 2240 BFX | 112 | AT20 / 4760 BFX | 238 | ||
AT20 / 1100 SFX | 55 | AT20 / 2360 BFX | 118 | AT20 / 5000 BFX | 250 | ||
AT20 / 1200 SFX | 60 | AT20 / 2500 BFX | 125 | AT20 / 5300 BFX | 265 | ||
AT20 / 1260 SFX | 63 | AT20 / 2660 BFX | 133 | AT20 / 5600 BFX | 280 | ||
AT20 / 1500 BFX | 75 | AT20 / 2800 BFX | 140 | AT20 / 6000 BFX | 300 | ||
AT20 / 1600 BFX | 80 | AT20 / 3000 BFX | 150 | AT20 / 6300 BFX | 315 | ||
AT20 / 1700 BFX | 85 | AT20 / 3160 BFX | 158 | AT20 / 6700 BFX | 335 | ||
AT20 / 1760 BFX | 88 | AT20 / 3360 BFX | 168 | AT20 / 7100 BFX | 355 | ||
AT20 / 1800 BFX | 90 | AT20 / 3560 BFX | 178 | AT20 / 7500 BFX | 375 | ||
AT20 / 1900 BFX | 95 | AT20 / 3760 BFX | 188 | AT20 / 8000 BFX | 400 | ||
AT20 / 1960 BFX | 98 | AT20 / 4000 BFX | 200 | AT20 / 8500 BFX | 425 | ||
AT20 / 2000 BFX | 100 | AT20 / 4260 BFX | 213 | AT20 / 9000 BFX | 450 | ||
AT20 / 2120 BFX | 106 | AT20 / 4500 BFX | 225 |
Технологии компании Brecoflex позполяют изготовить зубчатый ремень AT20 длиной до 20 000 мм.
Для исполнения по спецзаказу доступны ремни с профилем зуба АТ3, AT5 AT10, ATS15, AT20 с покрытием Linatex, Sylomer, Porol, SuperGrip и другие.
Специалисты нашей компании могут провести расчёт ременного привода и подобрать необходимые зубчатые ремни и шкивы (возможно производство нестандартных зубчатых шкивов и заготовок зубчатых шкивов), а также подберут альтернативу зубчатым ремням Gates Power Grip, Angst+pfister n.v. s.a., Optibelt Alpha, Bando, Contitech, Megadyne, System Res, Ammeraal, GodYear, FennerElatech, Roflex. Большое количество зубчатых ремней вы можете купить со склада в Киеве.
Для комплектации приводов, редукторных механизмов и конвейеров вы такжу можете купить мотор-редукторы, пластинчатые цепи и модульные ленты, направляющие ремней и цепей, карданные валы, гидродинамические муфты.
