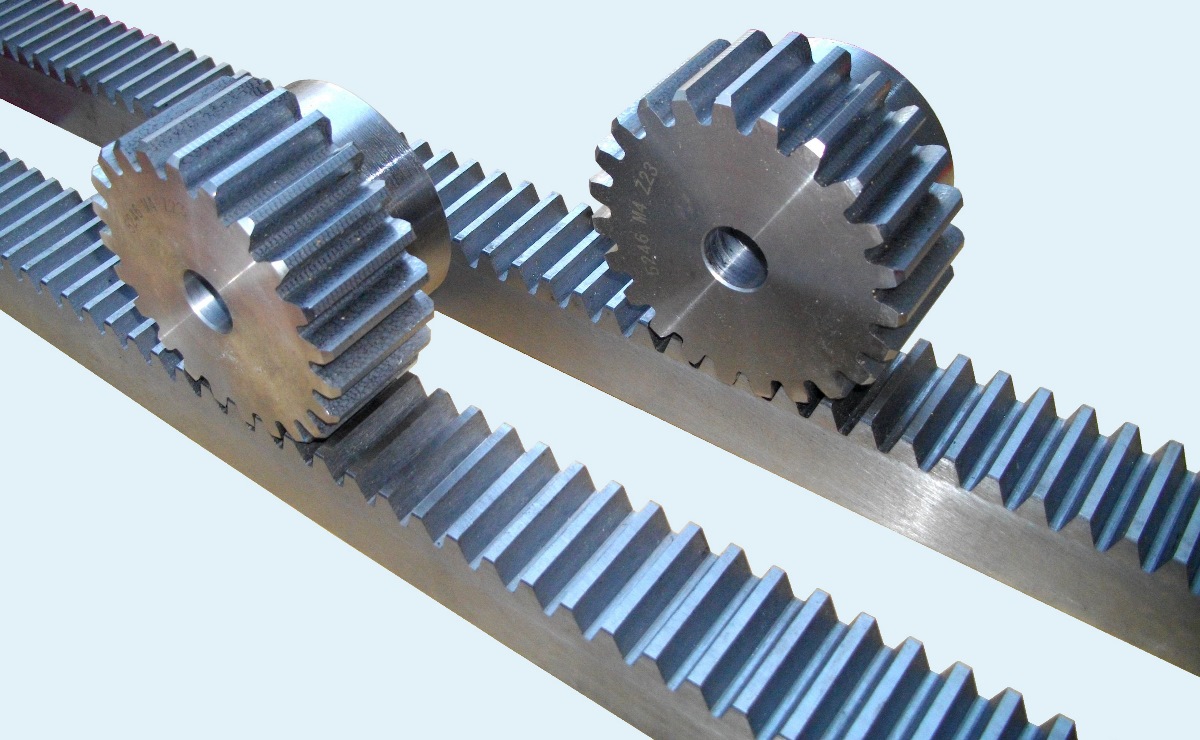

Данные шестерни могут использования для построения открытых механических передач и самодельных редукторов. Для получения линейных передач шестерни используют в паре с зубчатыми рейками. Изготавливаются из Стали 45. Профиль зуба эвольвентный, угол α=20°.
m - модуль - высота головки зуба
dp1, dp2 - делительные (расчётные) диаметры шестерен
de1, de2 - внешние диаметры шестерен
О1, О2 - центры шестерен
А - межосевое расстояние зубчатого зацепления

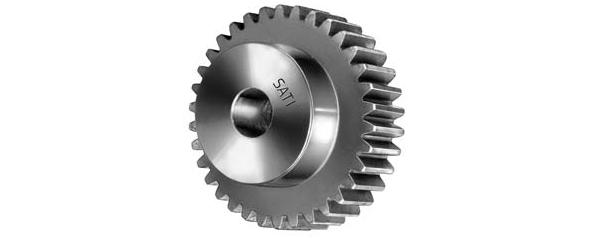

Шестерня Sati, модуль1
Характеристики, размеры и маркировки прямозубых шестерен с модулем m=1 мм
Z | dp | de | маркировка | ||
зубья | мм | мм | со ступицей | без ступицы | нерж AISI 303 |
12 | 12 | 14 | PM 26012 | 403010012 | |
13 | 13 | 15 | PM 26013 | 403010013 | |
14 | 14 | 16 | PM 26014 | 403010014 | |
15 | 15 | 17 | PM 26015 | 403010015 | |
16 | 16 | 18 | PM 26016 | 403010016 | |
17 | 17 | 19 | PM 26017 | ||
18 | 18 | 20 | PM 26018 | 403010018 | |
19 | 19 | 21 | PM 26019 | ||
20 | 20 | 22 | PM 26020 | 403010020 | |
21 | 21 | 23 | PM 26021 | ||
22 | 22 | 24 | PM 26022 | ||
23 | 23 | 25 | PM 26023 | ||
24 | 24 | 26 | PM 26024 | 403010024 | |
25 | 25 | 27 | PM 26025 | 403010025 | |
26 | 26 | 28 | PM 26026 | ||
27 | 27 | 29 | PM 26027 | ||
28 | 28 | 30 | PM 26028 | ||
29 | 29 | 21 | PM 26029 | ||
30 | 30 | 32 | PM 26030 | 403010030 | |
31 | 31 | 33 | PM 26031 | ||
32 | 32 | 34 | PM 26032 | ||
33 | 33 | 35 | PM 26033 | ||
34 | 34 | 36 | PM 26034 | ||
35 | 35 | 37 | PM 26035 | 403010035 | |
36 | 36 | 38 | PM 26036 | ||
37 | 37 | 39 | PM 26037 | ||
38 | 38 | 40 | PM 26038 | ||
39 | 39 | 41 | PM 26039 | ||
40 | 40 | 42 | PM 26040 | 403010040 | |
41 | 41 | 43 | PM 26041 | ||
42 | 42 | 44 | PM 26042 | ||
43 | 43 | 45 | PM 26043 | ||
44 | 44 | 46 | PM 26044 | ||
45 | 45 | 47 | PM 26045 | ||
46 | 46 | 48 | PM 26046 | ||
47 | 47 | 49 | PM 26047 | ||
48 | 48 | 50 | PM 26048 | ||
49 | 49 | 51 | PM 26049 | ||
50 | 50 | 52 | PM 26050 | 403010050 | |
51 | 51 | 53 | PM 26051 | ||
52 | 52 | 54 | PM 26052 | ||
53 | 53 | 55 | PM 26053 | ||
54 | 54 | 56 | PM 26054 | ||
55 | 55 | 57 | PM 26055 | ||
56 | 56 | 58 | PM 26056 | ||
57 | 57 | 59 | PM 26057 | ||
58 | 58 | 60 | PM 26058 | ||
59 | 59 | 61 | PM 26059 | ||
60 | 60 | 62 | PM 26060 | CM 26060 | 403010060 |
61 | 61 | 63 | PM 26061 | ||
62 | 62 | 64 | PM 26062 | ||
63 | 63 | 65 | PM 26063 | ||
64 | 64 | 66 | PM 26064 | ||
65 | 65 | 67 | PM 26065 | ||
66 | 66 | 68 | PM 26066 | ||
67 | 67 | 69 | PM 26067 | ||
68 | 68 | 70 | PM 26068 | ||
69 | 69 | 71 | PM 26069 | ||
70 | 70 | 72 | PM 26070 | CM 26070 | 403010070 |
72 | 72 | 74 | PM 26072 | CM 26072 | |
75 | 75 | 77 | PM 26075 | CM 26075 | |
76 | 76 | 78 | PM 26076 | CM 26076 | |
80 | 80 | 82 | PM 26080 | CM 26080 | 403010080 |
85 | 85 | 87 | CM 26085 | ||
90 | 90 | 92 | PM 26090 | CM 26090 | 403010090 |
95 | 95 | 97 | CM 26095 | ||
100 | 100 | 102 | PM 26100 | CM 26100 | 403010100 |
110 | 110 | 112 | CM 26110 | 403010110 | |
114 | 114 | 116 | CM 26114 | ||
120 | 120 | 122 | CM 26120 | 403010120 | |
127 | 127 | 129 | CM 26127 |

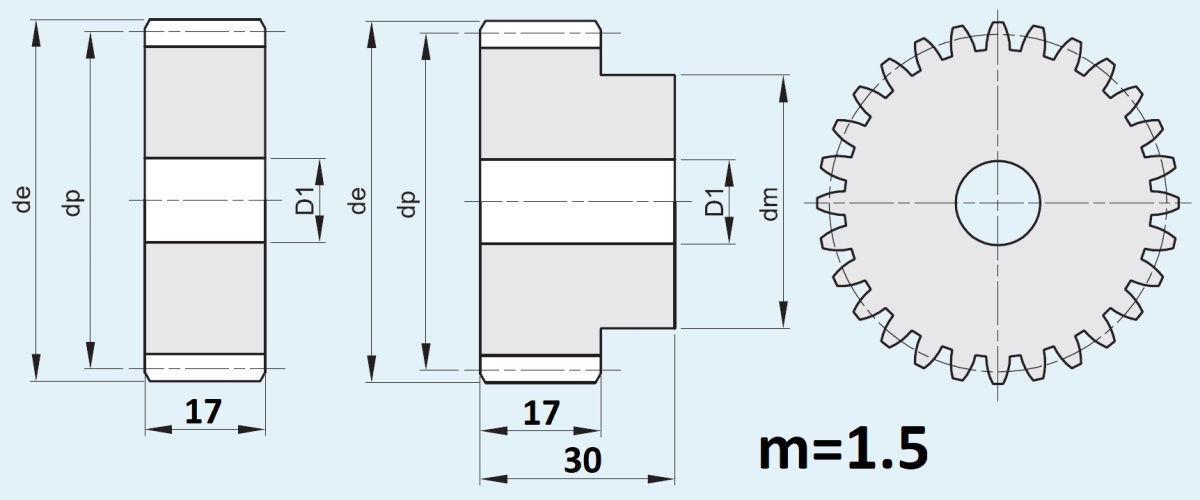

Характеристики, размеры и маркировки прямозубых шестерен с модулем 1,5 мм
Z | dp | de | маркировка | ||
со ступицей | без ступицы | inox 1.4305 | |||
12 | 18,0 | 21,0 | PM 27012 | 403015012 | |
13 | 19,5 | 22,5 | PM 27013 | 403015013 | |
14 | 21,0 | 24,0 | PM 27014 | 403015014 | |
15 | 22,5 | 25,5 | PM 27015 | 403015015 | |
16 | 24,0 | 27,0 | PM 27016 | ||
17 | 25,5 | 28,5 | PM 27017 | ||
18 | 27,0 | 30,0 | PM 27018 | 403015018 | |
19 | 28,5 | 31,5 | PM 27019 | ||
20 | 30,0 | 33,0 | PM 27020 | 403015020 | |
21 | 31,5 | 34,5 | PM 27021 | ||
22 | 33,0 | 36,0 | PM 27022 | ||
23 | 34,5 | 37,5 | PM 27023 | ||
24 | 36,0 | 39,0 | PM 27024 | 403015024 | |
25 | 37,5 | 40,5 | PM 27025 | 403015025 | |
26 | 39,0 | 42,0 | PM 27026 | ||
27 | 40,5 | 43,5 | PM 27027 | ||
28 | 42,0 | 45,0 | PM 27028 | ||
29 | 43,5 | 46,5 | PM 27029 | ||
30 | 45,0 | 48,0 | PM 27030 | 403015030 | |
31 | 46,5 | 49,5 | PM 27031 | ||
32 | 48,0 | 51,0 | PM 27032 | ||
33 | 49,5 | 52,5 | PM 27033 | ||
34 | 51,0 | 54,0 | PM 27034 | ||
35 | 52,5 | 55,5 | PM 27035 | ||
36 | 54,0 | 57,0 | PM 27036 | ||
37 | 55,5 | 58,5 | PM 27037 | ||
38 | 57,0 | 60,0 | PM 27038 | ||
39 | 58,5 | 61,5 | PM 27039 | ||
40 | 60,0 | 63,0 | PM 27040 | 403015040 | |
41 | 61,5 | 54,5 | PM 27041 | ||
42 | 63,0 | 66,0 | PM 27042 | ||
43 | 64,5 | 67,5 | PM 27043 | ||
44 | 66,0 | 69,0 | PM 27044 | ||
45 | 67,5 | 70,5 | PM 27045 | ||
46 | 69,0 | 72,0 | PM 27046 | ||
47 | 70,5 | 73,5 | PM 27047 | ||
48 | 72,0 | 75,0 | PM 27048 | ||
49 | 73,5 | 76,5 | PM 27049 | ||
50 | 75,0 | 78,0 | PM 27050 | 403015050 | |
51 | 76,5 | 79,5 | PM 27051 | ||
52 | 78,0 | 81,0 | PM 27052 | ||
53 | 79,5 | 82,5 | PM 27053 | ||
54 | 81,0 | 84,0 | PM 27054 | ||
55 | 82,5 | 85,5 | PM 27055 | ||
56 | 84,0 | 87,0 | PM 27056 | ||
57 | 85,5 | 88,5 | PM 27057 | ||
58 | 87,0 | 90,0 | PM 27058 | ||
59 | 88,5 | 91,5 | PM 27059 | ||
60 | 90,0 | 93,0 | PM 27060 | CM 27060 | 403015060 |
61 | 91,5 | 94,5 | PM 27061 | ||
62 | 93,0 | 96,0 | PM 27062 | ||
63 | 94,5 | 97,5 | PM 27063 | ||
64 | 96,0 | 99,0 | PM 27064 | ||
65 | 97,5 | 100,5 | PM 27065 | ||
66 | 99,0 | 102,0 | PM 27066 | ||
67 | 100,5 | 103,5 | PM 27067 | ||
68 | 102,0 | 105,0 | PM 27068 | ||
69 | 103,5 | 106,5 | PM 27069 | ||
70 | 105,0 | 108,0 | PM 27070 | CM 27070 | 403015070 |
72 | 108,0 | 111,0 | PM 27072 | CM 27072 | |
75 | 112,5 | 115,5 | CM 27075 | ||
76 | 114,0 | 117,0 | CM 27076 | ||
80 | 120,0 | 123,0 | CM 27080 | 403015080 | |
85 | 127,5 | 130,5 | CM 27085 | ||
90 | 135,0 | 138,0 | CM 27090 | ||
95 | 142,5 | 145,5 | CM 27095 | ||
100 | 150,0 | 153,0 | CM 27100 | ||
110 | 165,0 | 168,0 | CM 27110 | ||
114 | 171,0 | 174,0 | CM 27114 | ||
120 | 180,0 | 183,0 | CM 27120 | 403015120 | |
127 | 190,5 | 193,5 | CM 27127 |

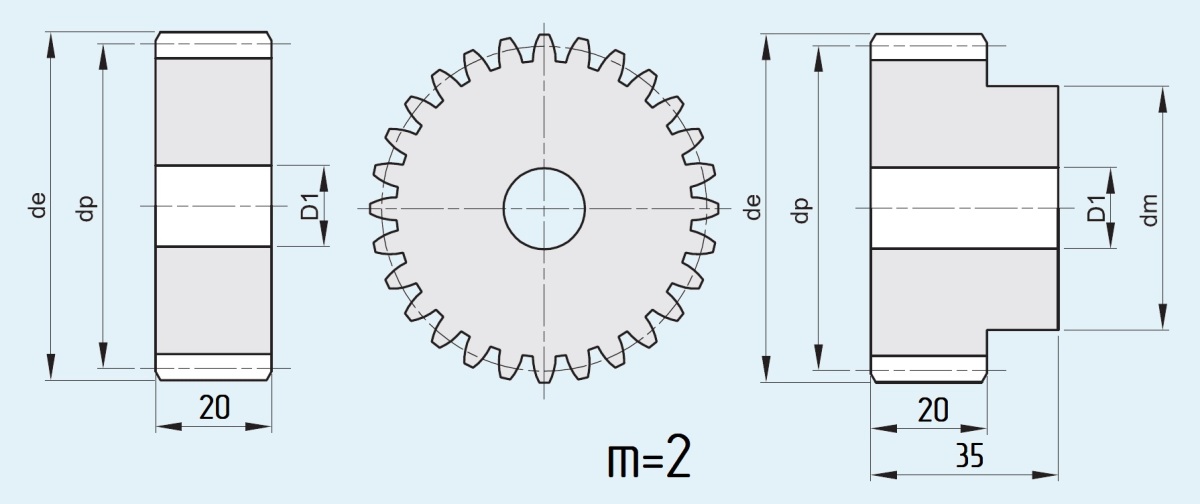

Характеристики, размеры и маркировки прямозубых шестерен с модулем m=2 мм
Z | dp | de | маркировка | |||
со ступицей | закалённая | без ступицы | inox 1.4305 | |||
12 | 24,0 | 28,0 | PM 28012 | PM 28T12 | 403020012 | |
13 | 26,0 | 30.0 | PM 28013 | 403020013 | ||
14 | 28,0 | 32,0 | PM 28014 | 403020014 | ||
15 | 30,0 | 34,0 | PM 28015 | PM 28T15 | 403020015 | |
16 | 32,0 | 36,0 | PM 28016 | |||
17 | 34,0 | 38,0 | PM 28017 | |||
18 | 36,0 | 40,0 | PM 28018 | PM 28T18 | ||
19 | 38,0 | 42,0 | PM 28019 | |||
20 | 40,0 | 44,0 | PM 28020 | PM 28T20 | 403020020 | |
21 | 42,0 | 46,0 | PM 28021 | |||
22 | 44,0 | 48,0 | PM 28022 | |||
23 | 46,0 | 50,0 | PM 28023 | |||
24 | 48,0 | 52,0 | PM 28024 | PM 28T24 | 403020024 | |
25 | 50,0 | 54,0 | PM 28025 | PM 28T25 | 403020025 | |
26 | 52,0 | 56,0 | PM 28026 | |||
27 | 54,0 | 58,0 | PM 28027 | |||
28 | 56,0 | 60,0 | PM 28028 | |||
29 | 58,0 | 62,0 | PM 28029 | |||
30 | 60,0 | 64,0 | PM 28030 | PM 28T30 | 403020030 | |
31 | 62,0 | 66,0 | PM 28031 | |||
32 | 64,0 | 68,0 | PM 28032 | |||
33 | 66,0 | 70,0 | PM 28033 | |||
34 | 68,0 | 72,0 | PM 28034 | |||
35 | 70,0 | 74,0 | PM 28035 | |||
36 | 72,0 | 76,0 | PM 28036 | PM 28T36 | ||
37 | 74,0 | 78,0 | PM 28037 | |||
38 | 76,0 | 80,0 | PM 28038 | |||
39 | 78,0 | 82,0 | PM 28039 | |||
40 | 80,0 | 84,0 | PM 28040 | PM 28T40 | 403020040 | |
41 | 82,0 | 86,0 | PM 28041 | |||
42 | 84,0 | 88,0 | PM 28042 | |||
43 | 86,0 | 90,0 | PM 28043 | |||
44 | 88,0 | 92,0 | PM 28044 | |||
45 | 90,0 | 94,0 | PM 28045 | |||
46 | 92,0 | 96,0 | PM 28046 | |||
47 | 94,0 | 98,0 | PM 28047 | |||
48 | 96,0 | 100,0 | PM 28048 | |||
49 | 98,0 | 102,0 | PM 28049 | |||
50 | 100,0 | 104,0 | PM 28050 | PM 28T50 | 403020050 | |
51 | 102,0 | 106,0 | PM 28051 | |||
52 | 104,0 | 108,0 | PM 28052 | |||
53 | 106,0 | 110,0 | PM 28053 | |||
54 | 108,0 | 112,0 | PM 28054 | |||
55 | 110,0 | 114,0 | PM 28055 | |||
56 | 112,0 | 116,0 | PM 28056 | |||
57 | 114,0 | 118,0 | PM 28057 | |||
58 | 116,0 | 120,0 | PM 28058 | |||
59 | 118,0 | 122,0 | PM 28059 | |||
60 | 120,0 | 124,0 | PM 28060 | PM 28T60 | 403020060 | |
61 | 122,0 | 126,0 | PM 28061 | |||
62 | 124,0 | 128,0 | PM 28062 | |||
63 | 126,0 | 130,0 | PM 28063 | |||
64 | 128,0 | 132,0 | PM 28064 | |||
65 | 130,0 | 134,0 | PM 28065 | |||
66 | 132,0 | 136,0 | PM 28066 | |||
67 | 134,0 | 136,0 | PM 28067 | |||
68 | 136,0 | 138,0 | PM 28068 | |||
69 | 138,0 | 140,0 | PM 28069 | |||
70 | 140,0 | 144,0 | PM 28070 | |||
72 | 144,0 | 148,0 | PM 28072 | CM 28072 | ||
75 | 150,0 | 154,0 | CM 28075 | |||
76 | 152,0 | 156,0 | CM 28076 | |||
80 | 160,0 | 164,0 | CM 28080 | 403020080 | ||
85 | 170,0 | 174,0 | CM 28085 | |||
90 | 180,0 | 184,0 | CM 28090 | |||
95 | 190,0 | 194,0 | CM 28095 | |||
100 | 200,0 | 204,0 | CM 28100 | |||
110 | 220,0 | 224,0 | CM 28110 | |||
114 | 228,0 | 232,0 | CM 28114 | |||
120 | 240,0 | 244,0 | CM 28120 | |||
127 | 254,0 | 258,0 | CM 28127 |

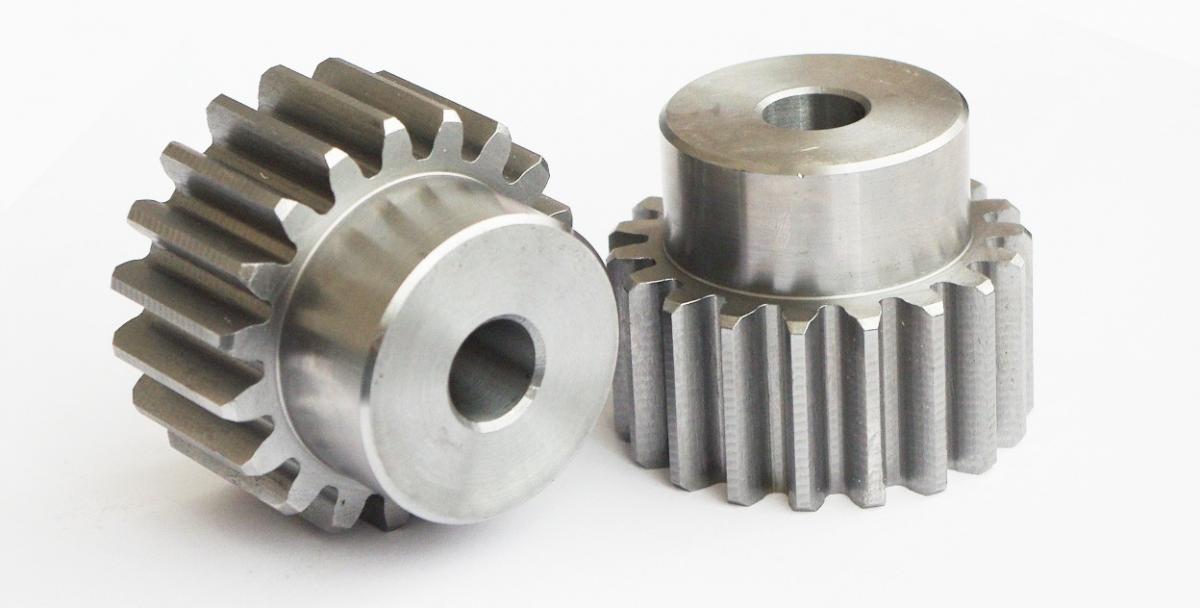

Шестерня Sati со ступицей
Характеристики, размеры и маркировки прямозубых шестерен с модулем m=2,5 мм
Z | dp | de | маркировка | |||
со ступицей | закалённая | без ступицы | inox AISI 303 | |||
12 | 30,0 | 35,0 | PM 29012 | PM 29T12 | 403025012 | |
13 | 32.5 | 37.5 | PM 29013 | 403025013 | ||
14 | 35.0 | 40.0 | PM 29014 | 403025014 | ||
15 | 37.5 | 42.5 | PM 29015 | PM 29T15 | 403025015 | |
16 | 40,0 | 45,0 | PM 29016 | |||
17 | 42,5 | 47,5 | PM 29017 | |||
18 | 45,0 | 50,0 | PM 29018 | PM 29T18 | ||
19 | 47,5 | 52,5 | PM 29019 | |||
20 | 50,0 | 55,0 | PM 29020 | PM 29T20 | 403025020 | |
21 | 52,5 | 57,5 | PM 29021 | |||
22 | 55,0 | 60,0 | PM 29022 | |||
23 | 57,5 | 62,5 | PM 29023 | |||
24 | 60,0 | 65,0 | PM 29024 | PM 29T24 | 403025024 | |
25 | 62,5 | 67,5 | PM 29025 | PM 29T25 | 403025025 | |
26 | 65,0 | 70,0 | PM 29026 | |||
27 | 67,5 | 72,5 | PM 29027 | |||
28 | 70,0 | 75,0 | PM 29028 | |||
29 | 72,5 | 77,5 | PM 29029 | |||
30 | 75,0 | 80,0 | PM 29030 | PM 29T30 | 403025030 | |
31 | 77,5 | 82,5 | PM 29031 | |||
32 | 80,0 | 85,0 | PM 29032 | |||
33 | 82,5 | 87,5 | PM 29033 | |||
34 | 85,0 | 90,0 | PM 29034 | |||
35 | 87,5 | 92,5 | PM 29035 | |||
36 | 90,0 | 95,0 | PM 29036 | PM 29T36 | ||
37 | 92,5 | 97,5 | PM 29037 | |||
38 | 95,0 | 100,0 | PM 29038 | |||
39 | 97,5 | 102,5 | PM 29039 | |||
40 | 100,0 | 105,0 | PM 29040 | PM 29T40 | 403025040 | |
41 | 102,5 | 107,5 | PM 29041 | |||
42 | 105,0 | 110,0 | PM 29042 | |||
43 | 107,5 | 112,5 | PM 29043 | |||
44 | 110,0 | 115,0 | PM 29044 | |||
45 | 112,5 | 117,5 | PM 29045 | |||
46 | 115,0 | 120,0 | PM 29046 | |||
47 | 117,5 | 122,5 | PM 29047 | |||
48 | 120,0 | 125,0 | PM 29048 | |||
49 | 122,5 | 127,5 | PM 29049 | |||
50 | 125,0 | 130,0 | PM 29050 | PM 29T50 | 403025050 | |
51 | 127,5 | 132,5 | PM 29051 | |||
52 | 130,0 | 135,0 | PM 29052 | |||
53 | 132,5 | 137,5 | PM 29053 | |||
54 | 135,0 | 140,0 | PM 29054 | |||
55 | 137,5 | 142,5 | PM 29055 | |||
56 | 140,0 | 145,0 | PM 29056 | |||
57 | 142,5 | 147,5 | PM 29057 | |||
58 | 145,0 | 150,0 | PM 29058 | |||
59 | 147,5 | 152,5 | PM 29059 | |||
60 | 150,0 | 155,0 | PM 29060 | PM 29T60 | 403025060 | |
62 | 155,0 | 160,0 | PM 29062 | |||
63 | 157,5 | 162,5 | PM 29063 | |||
65 | 162,5 | 167,5 | PM 29065 | CM 29065 | ||
67 | 167,5 | 172,5 | PM 29067 | |||
70 | 175,0 | 180,0 | PM 29070 | CM 29070 | ||
72 | 180,0 | 185,0 | CM 29072 | |||
75 | 187,5 | 192,5 | CM 29075 | |||
76 | 190,0 | 195,0 | CM 29076 | |||
80 | 200,0 | 205,0 | CM 29080 | |||
85 | 212,5 | 217,5 | CM 29085 | |||
90 | 225,0 | 230,0 | CM 29090 | |||
95 | 237,5 | 242,5 | CM 29095 | |||
100 | 250,0 | 255,0 | CM 29100 | |||
110 | 275,0 | 280,0 | CM 29110 | |||
114 | 285,0 | 290,0 | CM 29114 | |||
120 | 300,0 | 305,0 | CM 29120 | |||
127 | 317,5 | 322,5 | CM 29127 |
Характеристики, размеры и маркировки прямозубых шестерен с модулем m=3 мм
Z | dp | de | маркировка | |||
со ступицей | закалённая | без ступицы | inox AISI 303 | |||
12 | 36 | 42 | PM 30012 | PM 30T12 | 403030012 | |
13 | 39 | 45 | PM 30013 | |||
14 | 42 | 48 | PM 30014 | |||
15 | 45 | 51 | PM 30015 | PM 30T15 | 403030015 | |
16 | 48 | 54 | PM 30016 | |||
17 | 51 | 57 | PM 30017 | |||
18 | 54 | 60 | PM 30018 | PM 30T18 | ||
19 | 57 | 63 | PM 30019 | |||
20 | 60 | 66 | PM 30020 | PM 30T20 | 403030020 | |
21 | 63 | 69 | PM 30021 | |||
22 | 66 | 72 | PM 30022 | |||
23 | 69 | 75 | PM 30023 | |||
24 | 72 | 78 | PM 30024 | PM 30T24 | 403030024 | |
25 | 75 | 81 | PM 30025 | PM 30T25 | 403030025 | |
26 | 78 | 84 | PM 30026 | |||
27 | 81 | 87 | PM 30027 | |||
28 | 84 | 90 | PM 30028 | |||
29 | 87 | 93 | PM 30029 | |||
30 | 90 | 96 | PM 30030 | PM 30T30 | 403030030 | |
31 | 93 | 99 | PM 30031 | |||
32 | 96 | 102 | PM 30032 | |||
33 | 99 | 105 | PM 30033 | |||
34 | 102 | 108 | PM 30034 | |||
35 | 105 | 111 | PM 30035 | |||
36 | 108 | 114 | PM 30036 | PM 30T36 | ||
37 | 111 | 117 | PM 30037 | |||
38 | 114 | 120 | PM 30038 | |||
39 | 117 | 123 | PM 30039 | |||
40 | 120 | 126 | PM 30040 | PM 30T40 | 403030040 | |
41 | 123 | 129 | PM 30041 | |||
42 | 126 | 132 | PM 30042 | |||
43 | 129 | 135 | PM 30043 | |||
44 | 132 | 138 | PM 30044 | |||
45 | 135 | 141 | PM 30045 | |||
46 | 138 | 144 | PM 30046 | |||
47 | 141 | 147 | PM 30047 | |||
48 | 144 | 150 | PM 30048 | CM 30048 | ||
49 | 147 | 153 | PM 30049 | |||
50 | 150 | 156 | PM 30050 | CM 30050 | 403030050 | |
52 | 156 | 162 | CM 30052 | |||
54 | 162 | 168 | PM 30054 | |||
55 | 165 | 171 | PM 30055 | |||
56 | 168 | 174 | PM 30056 | |||
57 | 171 | 177 | PM 30057 | CM 30057 | ||
60 | 180 | 186 | PM 30060 | CM 30060 | 403030060 | |
62 | 186 | 192 | PM 30062 | |||
65 | 195 | 201 | PM 30065 | CM 30065 | ||
70 | 210 | 216 | CM 30070 | |||
72 | 216 | 222 | CM 30072 | |||
75 | 225 | 231 | CM 30075 | |||
76 | 228 | 234 | CM 30076 | |||
80 | 240 | 246 | CM 30080 | |||
85 | 255 | 261 | CM 30085 | |||
90 | 270 | 276 | CM 30090 | |||
95 | 285 | 291 | CM 30095 | |||
100 | 300 | 306 | CM 30100 | |||
110 | 330 | 336 | CM 30110 | |||
114 | 342 | 348 | CM 30114 | |||
120 | 360 | 366 | CM 30120 | |||
127 | 381 | 387 | CM 30127 |

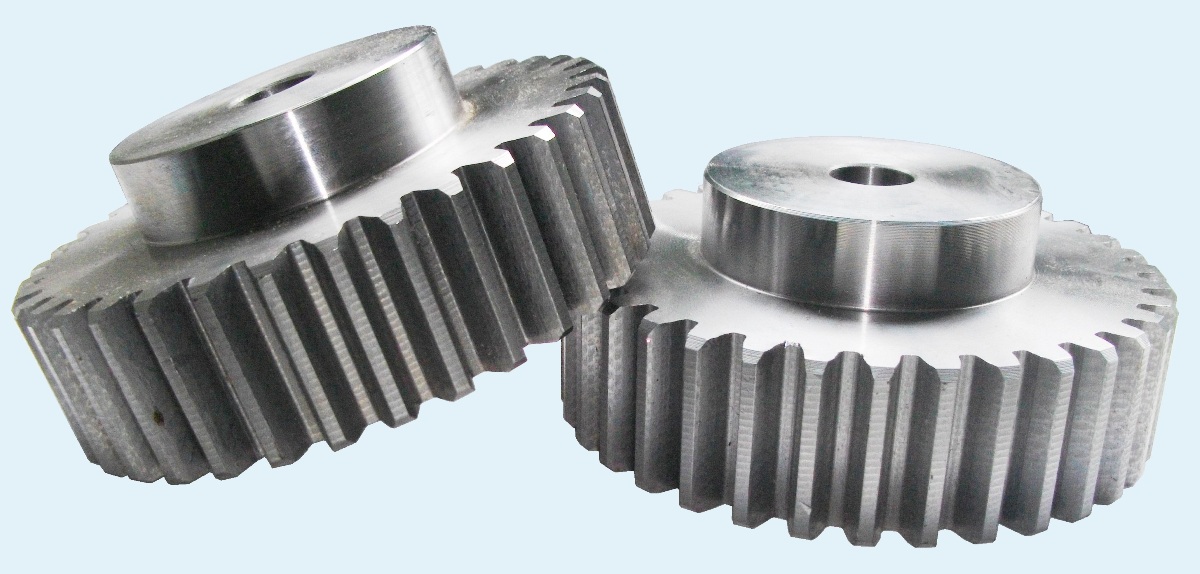

В зависимости от количества зубов шестерня может изготавливаться со ступицей или без неё. Модуль поставляемых зубчатых колёс варьируется в диапазоне: 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0;
Заменим шестерни Madler. Для ремонта и восставновления редукторов вы можете купить цилиндрические косозубые шестерни и конические шестерни со спиральным зубом производства David Brown, Benzlers, Radicon, Renold, Boston Gear, Stober, Falk, Fenner, Cone Drive.
На страницах нашего сайта вы можете скачать PDF-каталоги и вспомогательную техническую информацию.
Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua
Каталог прямозубых шестерен | Полный каталог Sati. Шкивы, звёздочки, ремни, цепи, муфты | |
