Gear coupling - зубчатая муфта David Brown

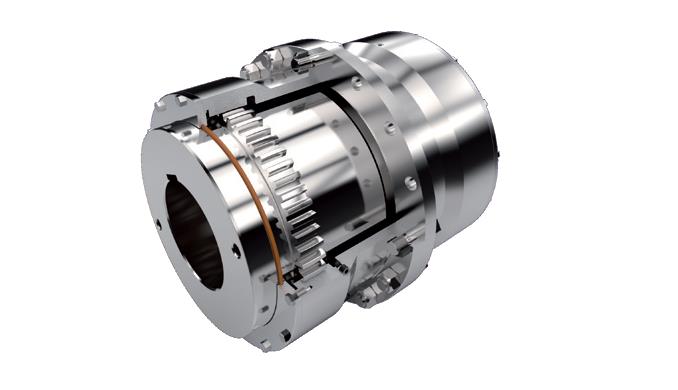

Зубчатая муфта

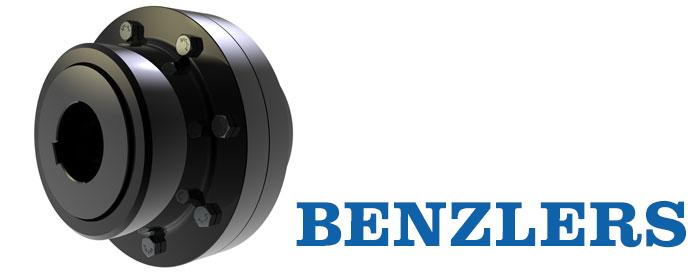

Зубчатая муфта David Brown / Benzlers предназначена для передачи больших мощностей в условиях работы с ударными нагрузками и циклическими перегрузками. Как правило работают с электродвигателями высокой мощности и на выходе тихоходной ступени редукторов и передают крутящий момент на оборудование (шаровая мельница, дробилка, мешалка).

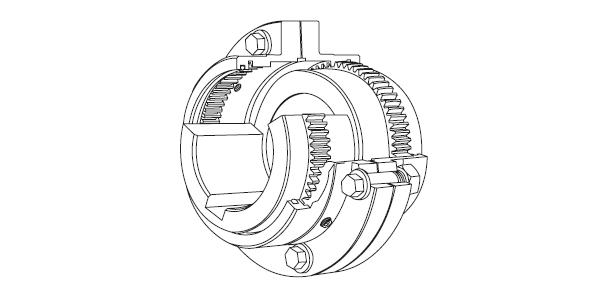

Falk lifelign, Rexnord муфта зубчатая

Основные характеристики зубчатых муфт David Brown

 Типоразмер
 муфты
 Номинальный момент
 Максимальная скорость
 Максимальное отверстие
     Вес согласно исполнению, кг
 Нм об/мин мм GC02 GC05 G10 G20 G51 G52
 1010G 1139 8000 50 3.54 3.49 4.08 4.54 4.08 4.54
 1015G 2350 6500 65 6.17 6.40 7.71 9.07 8.16 9.07
 1020G 4270 5600 78 11.4 11.7 13.6 15.9 13.6 15.9
 1025G 7470 5000 98 21.5 21.8 24.9 29.5 24.9 27.2
 1030G 12100 4400 111 34.1 34.6 38.6 43.1 38.6 43.1
 1035G 18500 3900 134   61.2 68.0 61.2 68.0
 1040G 30600 3600 160   88.5 97.5 90.7 99.8
 1045G 42000 3200 183   127 136 129.3 136
 1050G 56600 2900 200   177 191 181.4 195
 1055G 74000 2650 220   238 249 251.7 263
 1060G 90400 2450 244    306  324
 1070G 135000 2150 289    485  508

Муфта МЗ

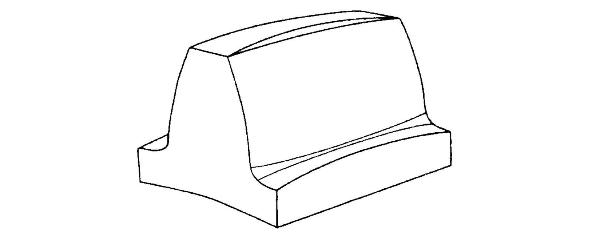

Специальный профиль зуба муфты делает внутренние полумуфты подвижными и позволяет компенсировать погрешности углового и линейного расположения валов, компенсирует тепловые деформации валов редуктора и оборудования.

зубчатая муфта

Инженеры нашей компании готвы предложить зубчатые муфты производства Falk Lifelign gear coupling, Rexnord, David Brown, Desch Antriebstechnik, при наличии данных для проверочного расчёта сможем предложить замену муфт МЗ ГОСт 5006-94, Flender Zapex, Fenner escogear, Lovejoy gear coupling, Boson bosoflex, SKF, Maina, Renold Ajax, BMG, Emerson Kop-flex, Nuflex, Waldron flexalign powerlign, Baldor, Dodge. Для решения более простых задач вы можете купить єластичные муфты Habix, Hadeflex, Flex
