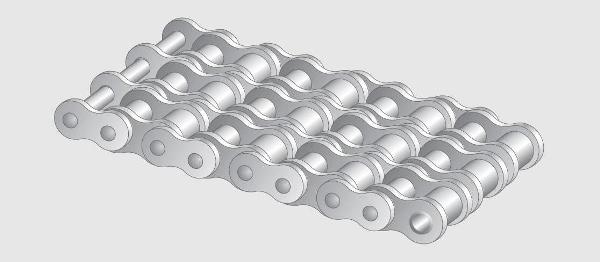

Трёхрядная приводная роликовая цепь, соответствует DIN / ANSI 8188. Предназначена для работы в высоконагруженных цепных приводах. Как официальный представитель в Украине готовы предложить приводные цепи Regina, Sati, Sedis, Ferlacher Ketten. Большой выбор цепей на складе в Киеве, умеренная цена, высокое качество. Доставка под заказ.
В категорию трёхрядных цепей американского стандарта входят цепи следующих типоразмеров: A 35-3, A 40-3, A 50-3, A 60-3, A 80-3, A 80 H-3 (усиленная цепь), A 100-3, A 100 H-3 (усиленная), A 140-3, A 140 H-3, A 160-3, A 160 H-3, A 180-3, A 180 H-3, A 200-3, A 64 S-3, A 240-3. Конструктивно размеры данных цепей копирует ГОСТ 13568-75 и входящие в него цепи 3ПР-19,05, 3ПР-25,4, 3ПР-31,75, 3ПР-38,1, 3ПР-44,45, 3ПР-50,8, 3ПР-63,5.

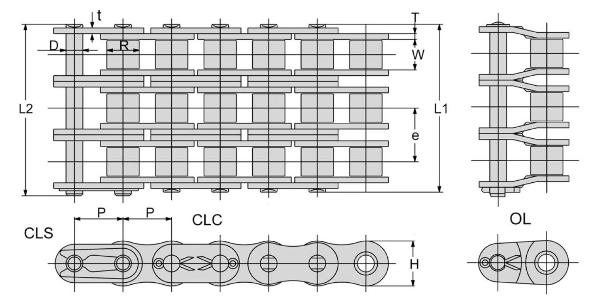

Марка цепи | Шаг | Ширина | Диаметр ролика | Диаметр пальца | Толщина пластины | шаг по оси | ||
ISO | Regina | ГОСТ 13568-75 | P | W | R | D | T/t | e |
06C-3 | A35-3 | 9,525 | 4,77 | 5,08 | 3,58 | 1,27 | 10,13 | |
08A-3 | A40-3 | 12,7 | 7,85 | 7,92 | 3,98 | 1,53 | 14,38 | |
10A-3 | A50-3 | 15,875 | 9,40 | 10,16 | 5,09 | 2,00 | 18,11 | |
12A-3 | A60-3 | 3ПР-19,05-9600 | 19,05 | 12,57 | 11,91 | 5,96 | 2,30 | 22,78 |
16A-3 | A80-3 | 3ПР-25,4-17100 | 25,4 | 15,75 | 15,88 | 7,94 | 3,15 | 29,29 |
- | A80H-3 | 25,4 | 15,75 | 15,88 | 7,94 | 3,80 | 32,80 | |
20A-3 | A100-3 | 3ПР-31,75-26550 | 31,75 | 18,90 | 19,05 | 9,54 | 3,80 | 35,76 |
A100H-3 | 31,75 | 18,90 | 19,05 | 9,54 | 4,60 | 39,45 | ||
24A-3 | A120-3 | 3ПР-38,1-38100 | 38,1 | 25,22 | 22,23 | 11,11 | 4,60 | 45,44 |
- | A120H-3 | 38,1 | 25,22 | 22,23 | 11,11 | 5,45 | 49,20 | |
28A-3 | A140-3 | 3ПР-44,45-51720 | 44,45 | 25,22 | 25,40 | 12,71 | 5,45 | 48,87 |
A140H-3 | 44,45 | 25,22 | 25,40 | 12,71 | 6,15 | 52,60 | ||
32A-3 | A160-3 | 3ПР-50,8-68040 | 50,8 | 31,55 | 28,58 | 14,29 | 6,15 | 58,55 |
- | A160H-3 | 50,8 | 31,55 | 28,58 | 14,29 | 7,00 | 61,80 | |
36A-3 | A180-3 | 57,15 | 35,48 | 35,71 | 17,46 | 7,00 | 65,84 | |
40A-3 | A200-3 | 63,5 | 37,85 | 39,68 | 19,85 | 7,80 | 71,55 | |
- | A64S-3 | 63,5 | 37,85 | 39,68 | 22,20 | 9,50 | 78,30 | |
48A-3 | A240-3 | 76,2 | 47,35 | 47,63 | 23,81 | 9,50 | 87,83 |
Индекс "Н" в маркировке цепи обозначает то, что цепь усиленная. При этом размеры ролика сохраняются те же, поэтому усиленная цепь может использоваться на стандартной звёздочке.
Для комплектации привода вы также сможете купить однорядные цепи, двухрядные цепи, соединительные звенья, направляющие, звёздочки, редукторы, электродвигатели, караданные шарниры, грузовые цепи, зубчатые ремни, шкивы и муфты. Специалисты нашей компании подберут замену цепей Tsubaki, Renold, SKF, Kobo, DID, Fenner, Gnali, Rosa Catene, Iwis, Sircatene, Rexnord, Chiaravalli, Roeder. На складе нашей компании вы можете воспользоваться инструментом для разборк цепи.
На нашем сайте вы можете скачать каталоги и другую вспомогательную инфромацию, которая поможет вам обслуживать ваше оборудование и создавать необходимые редукторные механизмы.
