Грузовые цепи Regina, Италия (Leaf chain). Широкий ассортимент, оперативные поставки.
Грузовые пластинчатые цепи с закрытым валиком нашли широкое применение в автопогрузчиках (цепь стрелы погрузчика), штабелёрах, кранах. Существует 4 основных стандарта тяговых цепей: AL, BL, HL и цепи с открытым валиком (цепи Галя). Компания промышленных деталей готова предложить все указанные типы цепей, а также приводные роликовые и конвейерные цепи.
Типоразмеры цепей AL (американская серия)
Шаг цепи | Диаметр пальца | Толщина пластины | набор пластин | |||||
Р, мм | Dp, мм | S, мм | 2x2 | 4x3 | 4x4 | 5x6 | 6x6 | 8x8 |
9,525 | 3,58 | 1,30 | AL322 | AL344 | ||||
12,7 | 3,97 | 1,57 | AL422 | AL444 | AL466 | |||
15,875 | 5,09 | 2,04 | AL522 | AL534 | AL544 | AL566 | ||
19,05 | 5,95 | 2,39 | AL622 | AL643 | AL644 | AL666 | AL688 | |
25,4 | 7,93 | 3,25 | AL822 | AL844 | AL866 | AL888 | ||
31,75 | 9,51 | 3,90 | AL1022 | AL1044 | AL1056 | AL1066 | AL1088 | |
38,1 | 11,11 | 4,70 | AL1222 | AL1244 | AL1266 | AL1288 | ||
44,45 | 12,68 | 5,57 | AL1422 | AL1444 | AL1466 | AL1488 | ||
50,8 | 14,28 | 6,27 | AL1622 | AL1644 | AL1688 | AL1688 |

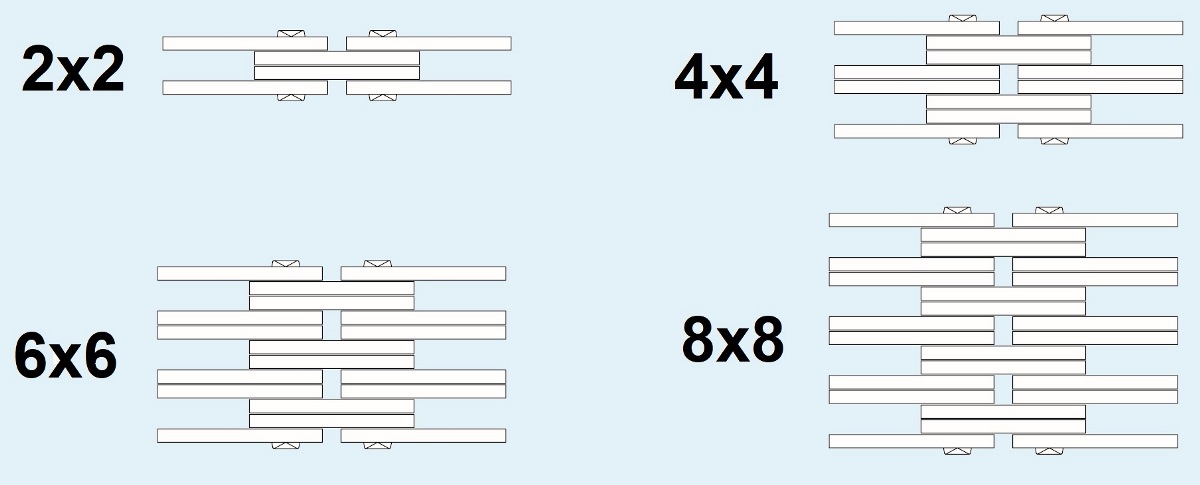

Варианты набора пластин, наиболее распространённых для пластинчатых цепей, типа AL
Размеры цепей BL, DIN 8152
Шаг цепи | Диаметр пальца | Толщина пластины | Набор пластин | ||||||
Р, мм | Dp, мм | S, мм | 2x2 | 2x3 | 3x4 | 4x4 | 4x6 | 6x6 | 8x8 |
12,7 | 5,09 | 2,04 | LH0822 BL422 | LH0823 BL 423 | LH0834 BL 434 | LH0844 BL444 | LH0846 LH 446 | LH0866 BL466 | LH0888 BL488 |
15,875 | 5,94 | 2,40 | LH1022 BL522 | LH1023 BL 523 | LH1034 BL 534 | LH1044 BL544 | LH1046 BL 546 | LH1066 BL566 | LH1088 BL588 |
19,05 | 7,93 | 3,25 | LH1222 BL622 | LH1223 BL 623 | LH1234 BL 634 | LH1244 BL644 | LH1246 BL 646 | LH1266 BL 666 | LH1288 BL688 |
25,4 | 9,51 | 3,95 | LH1622 BL822 | LH1623 BL823 | LH1634 BL 834 | LH 1644 BL 844 | LH1646 BL 846 | LH1666 BL 866 | LH1688 BL888 |
31,75 | 11,10 | 4,70 | LH2022 BL1022 | LH2023 BL 1023 | LH2034 BL 1034 | LH 2044 BL 1044 | LH2046 BL 1046 | LH2066 BL 1066 | LH2088 BL1088 |
38,1 | 12,68 | 5,57 | LH2422 BL1222 | LH2423 BL 1223 | LH2434 BL 1234 | LH 2444 BL 1244 | LH2446 BL 1246 | LH2466 BL 1266 | LH2488 BL1288 |
44,45 | 14,28 | 6,27 | LH2822 BL1422 | LH2823 BL 1423 | LH2834 BL 1434 | LH 2844 BL 1444 | LH2846 BL 1446 | LH2866 BL 1466 | LH2888 BL1488 |
50,8 | 17,46 | 7,17 | LH3222 BL1622 | LH3223 BL 1623 | LH3234 BL 1634 | LH3246 BL 1646 | LH3266 BL 1666 | LH3288 BL1688 | |
63.5 | 23.81 | 9.91 | LH4022 BL2022 | LH4023 BL2023 | LH4034 BL2034 | LH4044 BL2044 | LH4046 BL2046 | LH4066 BL2066 | LH4088 BL2088 |

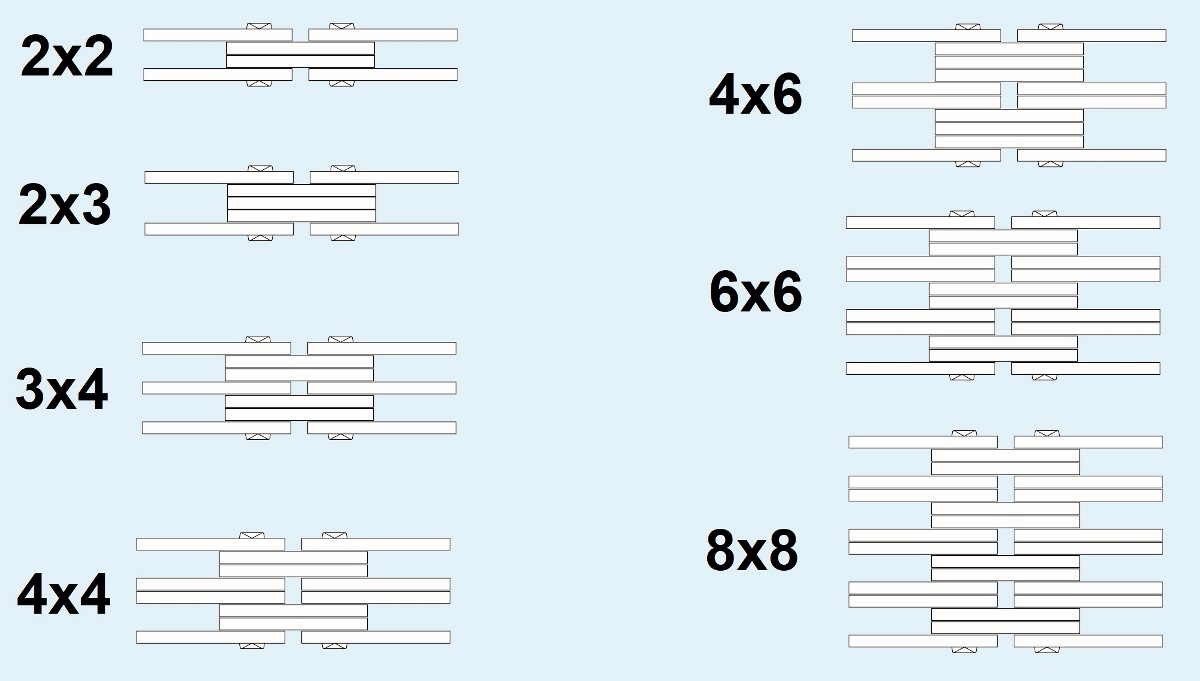

Пластинчатые грузовые цепи типа BL могут иметь разный набор пластин, основные из них вы можете найти на эскизе ниже.
Европейская серия пластинчатых цепей, DIN 8152 - ISO4347
Шаг цепи | Диаметр пальца | Толщина пластины | набор пластин | |||
Р, мм | Dp, мм | S, мм | 2x2 | 4x4 | 6x6 | 8x8 |
12,7 | 4,45 | 1,6 | LL0822 | LL0844 | LL0866 | LL0888 |
15,875 | 5,08 | 1,6 | LL1022 | LL1044 | LL1066 | LL1088 |
19,05 | 5,72 | 1,85 | LL1222 | LL1244 | LL1266 | LL1288 |
25,4 | 8,28 | 3,1 | LL1622 | LL1644 | LL1666 | LL1688 |
31,75 | 10,19 | 3,5 | LL2022 | LL2044 | LL2066 | LL2088 |
38,1 | 14,63 | 5,0 | LL2422 | LL2444 | LL2466 | LL2488 |
44,45 | 15,9 | 6,0 | LL2822 | LL2844 | LL2866 | LL2888 |
50,8 | 17,81 | 6,4 | LL3222 | LL3244 | LL3266 | LL3288 |
63,5 | 22,89 | 8,0 | LL4022 | LL4044 | LL4066 | LL4088 |
76,2 | 29,24 | 10,0 | LL4822 | LL4844 | LL4866 | LL4888 |

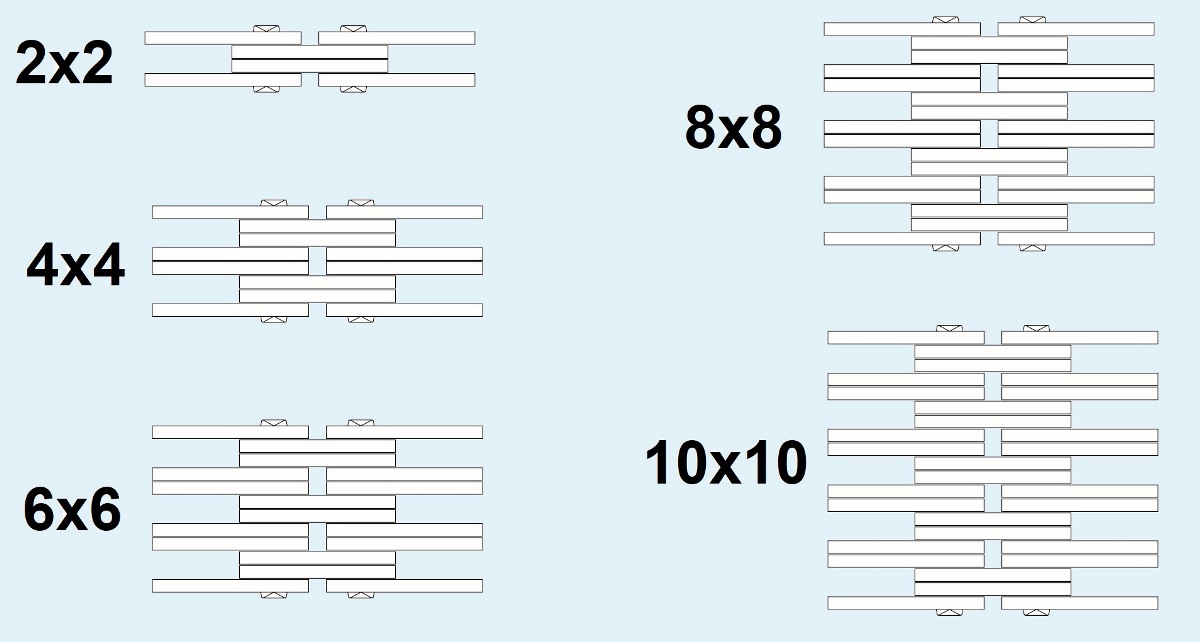

Пластинчатые грузовые цепи типа LL могут иметь разный набор пластин, основные из них вы можете найти на эскизе ниже.
Поставим альтернативу цепям Tsubaki, Fenner, Wippermann, Renold, Rexnord, Diamond Chain, Drives, SKF, Challenge, Sedis, Morse, Boston Gear, FB, Can-am. Достаточно часто грузовые цепи вы можете встретиь а штабелёрах и автопогрузчиках Toyota, Komatsu, Still. Для ремонта и построения редукторных механизмов вы также можете купить направляющие цепей, вариаторные ремни, зубчатые ремни, ремни с покрытием, сухие дисковые сцепления, гидромуфты, обгонные муфты.
На сайте нашей компании вы найдёте каталоги в формате PDF и вспомогательную техническую информацию.
