Цепь тяговая пластинчатая ГОСТ 588-81 / DIN 8167

цепь тяговая

Поставляем тяговые пластинчатые цепи серии М производства Sircatene, Италия, KettenWulf, Германия, Donghua, Китай. Конструкция предусматривает четыре варианта: втулочные, роликовые, катковые и катковые с ребордой.

Серия М включает в себя следующие транспортерные цепи: М20, М28, М40, М56, М80, М112, М160, М224, М315, М450, М630, М900. Цифра в марке цепи означает номинальное разрывное усилие в Кн. Каждый из типоразмеров может иметь различный шаг из ряда 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630.

Основные размеры цепей М DIN8167 - ГОСТ 588-81

 маркировка KettenWulf P W D d3 d4 d5 d6/d7 T/t H
 втулочная роликовая катковая с ребордой mm mm mm mm mm mm mm mm mm
 M20-50-O M20-50-A M20-50-B M20-50-D 50 16 6 9 12.5 25 25/30 2.5 18
 M20-63-O M20-63-A M20-63-B M20-63-D 63
 M20-80-O M20-80-A M20-80-B M20-80-D 80
 M20-100-O M20-100-A M20-100-B M20-100-D 100
 M28-50-O M28-50-A M28-50-B M28-50-D 50 18 7 10 15 30 30/36 3 20
 M28-63-O M28-63-A M28-63-B M28-63-D 63
 M28-80-O M28-80-A M28-80-B M28-80-D 80
 M28-100-O M28-100-A M28-100-B M28-100-D 100
 M28-125-O M28-125-A M28-125-B M28-125-D 125
 M28-160-O M28-160-A M28-160-B M28-160-D 160
 M40-63-O M40-63-A M40-63-B M40-63-D 63 20 8.5 12.5 18 36 36/42 3 25
 M40-80-O M40-80-A M40-80-B M40-80-D 80
 M40-100-O M40-100-A M40-100-B M40-100-D 100
 M40-125-O M40-125-A M40-125-B M40-125-D 125
 M40-160-O M40-160-A M40-160-B M40-160-D 160
 M40-200-O M40-200-A M40-200-B M40-200-D 200
 M56-63-O M56-63-A M56-63-B M56-63-D 63 24 10 15 21 42 42/50 4 30
 M56-80-O M56-80-A M56-80-B M56-80-D 80
 M56-100-O M56-100-A M56-100-B M56-100-D 100
 M56-125-O M56-125-A M56-125-B M56-125-D 125
 M56-160-O M56-160-A M56-160-B M56-160-D 160
 M56-200-O M56-200-A M56-200-B M56-200-D 200
 M80-80-O M80-80-A M80-80-B M80-80-D 80 28 12 18 25 50 50/60 5 35
 M80-100-O M80-100-A M80-100-B M80-100-D 100
 M80-125-O M80-125-A M80-125-B M80-125-D 125
 M80-160-O M80-160-A M80-160-B M80-160-D 160
 M80-200-O M80-200-A M80-200-B M80-200-D 200
 M112-80-O M112-80-A M112-80-B M112-80-D 80 32 15 21 30 60 60/70 6 40
 M112-100-O M112-100-A M112-100-B M112-100-D 100
 M112-125-O M112-125-A M112-125-B M112-125-D 125
 M112-160-O M112-160-A M112-160-B M112-160-D 160
 M112-200-O M112-200-A M112-200-B M112-200-D 200
 M112-250-O M112-250-A M112-250-B M112-250-D 250
 M160-100-O M160-100-A M160-100-B M160-100-D 100 37 18 25 36 70 70/85 7 50
 M160-125-O M160-125-A M160-125-B M160-125-D 125
 M160-160-O M160-160-A M160-160-B M160-160-D 160
 M160-200-O M160-200-A M160-200-B M160-200-D 200
 M160-250-O M160-250-A M160-250-B M160-250-D 250
 M160-315-O M160-315-A M160-315-B M160-315-D 315
 M224-125-O M224-125-A M224-125-B M224-125-D 125 43 21 30 42 85 85/100 8 60
 M224-160-O M224-160-A M224-160-B M224-160-D 160
 M224-200-O M224-200-A M224-200-B M224-200-D 200
 M224-250-O M224-250-A M224-250-B M224-250-D 250
 M224-315-O M224-315-A M224-315-B M224-315-D 315
 M315-160-O M315-160-A M315-160-B M315-160-D 160 48 25 36 50 100 100/120 10 70
 M315-200-O M315-200-A M315-200-B M315-200-D 200
 M315-250-O M315-250-A M315-250-B M315-250-D 250
 M315-315-O M315-315-A M315-315-B M315-315-D 315
 M315-400-O M315-400-A M315-400-B M315-400-D 400
 M450-200-O M450-200-A M450-200-B M450-200-D 200 56 30 42 60 120 120/140 12 80
 M450-250-O M450-250-A M450-250-B M450-250-D 250
 M450-315-O M450-315-A M450-315-B M450-315-D 315
 M450-400-O M450-400-A M450-400-B M450-400-D 400
 M630-250-O M630-250-A M630-250-B M630-250-D 250 66 36 50 70 140 140/170 14 100
 M630-315-O M630-315-A M630-315-B M630-315-D 315
 M630-400-O M630-400-A M630-400-B M630-400-D 400
 M630-500-O M630-500-A M630-500-B M630-500-D 500
 M900-250-O M900-250-A M900-250-B M900-250-D 250 78 44 60 85 170 170/210 16 120
 M900-315-O M900-315-A M900-315-B M900-315-D 315
 M900-400-O M900-400-A M900-400-B M900-400-D 400
 M900-500-O M900-500-A M900-500-B M900-500-D 500
 M900-630-O M900-630-A M900-630-B M900-630-D 630



Цепи изготовлены согласно DIN 588-81 и конструктивно полностью совпадают с цепями ГОСТ 588-81  и имеют схожую с ними маркировку (Также, цепи серии "М" DIN 8167 похожи по внешнему виду и размерам на цепи серии "FV" din 8165, поэтому при подборе цепеё для замены необходимо тщательно проверять все размеры). Достаточно часто на цепях такого типа наваривают различные крепёжные элементы (аттачменты) или скребки, в таком случае к маркировке добавляется описание необходимого аттачмента.

цепь DIN 8167

Широкое применение такие цепи нашли в металлургической, деревообрабатывающей, химической и бумажной промышленоости. Также часто их можно встретить в наклонных транспортёрах и нориях в сельском хозяйстве.

Среди цепей DIN 8167 можно найти замену цепей В1-100-12,5-1; В1-125-20-3, ВР1-100-12,5-32-1 ГОСТ 588-64.

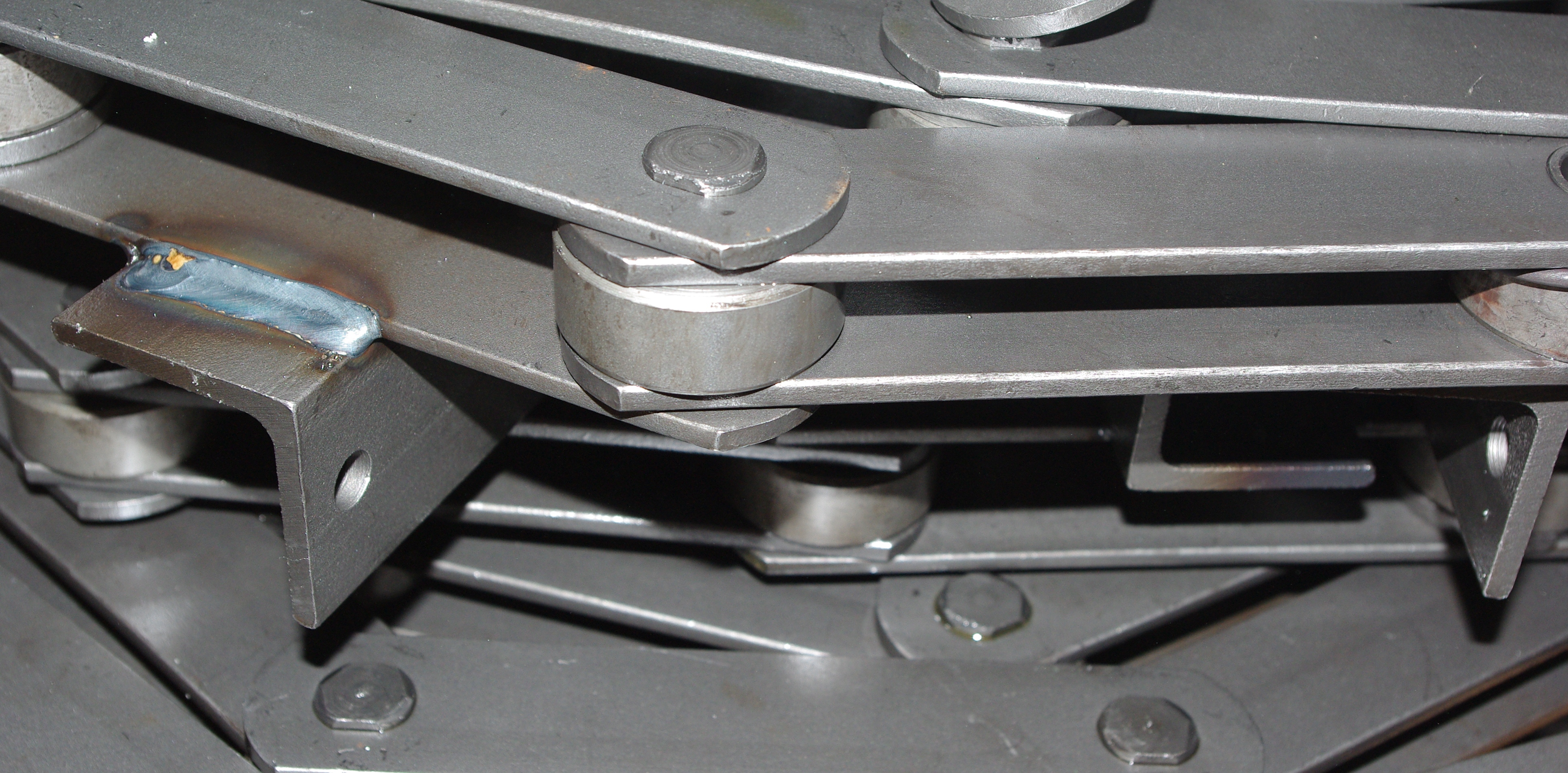

цепь М112

Для построения и комплектации конвейера вы можете также приобрести редукторы, электродвигатели, муфты, шкивы и ремни. Большой склад комплектующих в Киеве поможет вам решить множество оперативных задач производства. Инженеры компании КПД всегда готовы вам помочь.
