Трёхрядые цепи ISO 606

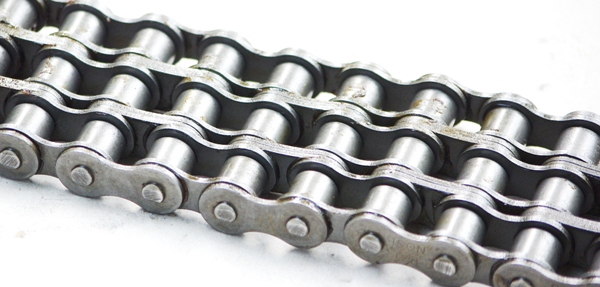

цепь 12В-3

Цепь трёхрядная приводная Regina, Италия, Sedis, Франция, Sati. Вы можете купить цепи со склада в Киеве и под заказ. Широкий ассортимент, умеренная цена. Как приавило приводная цепь используется на невысоких скоростях и предназначена для передачи движения с редуктора или мотор-редуктора на привод конвейера или другие исполнительные органы.



Трёхрядные приводные цепи британского стандарта включают в себя следующие типоразмеры:
06B-3
, 08B-3, 10B-3, 12B-3, 16B-3, 20B-3, 24B-3, 28B-3, 32B-3, 40B-3, 48B-3. ГОСТ 13568-75 копирует ISO 606 / DIN 8187, поэтому они совпадают по размарам с цепями 3ПР-12,7, 3ПР-15,875.

цепь трёхрядная

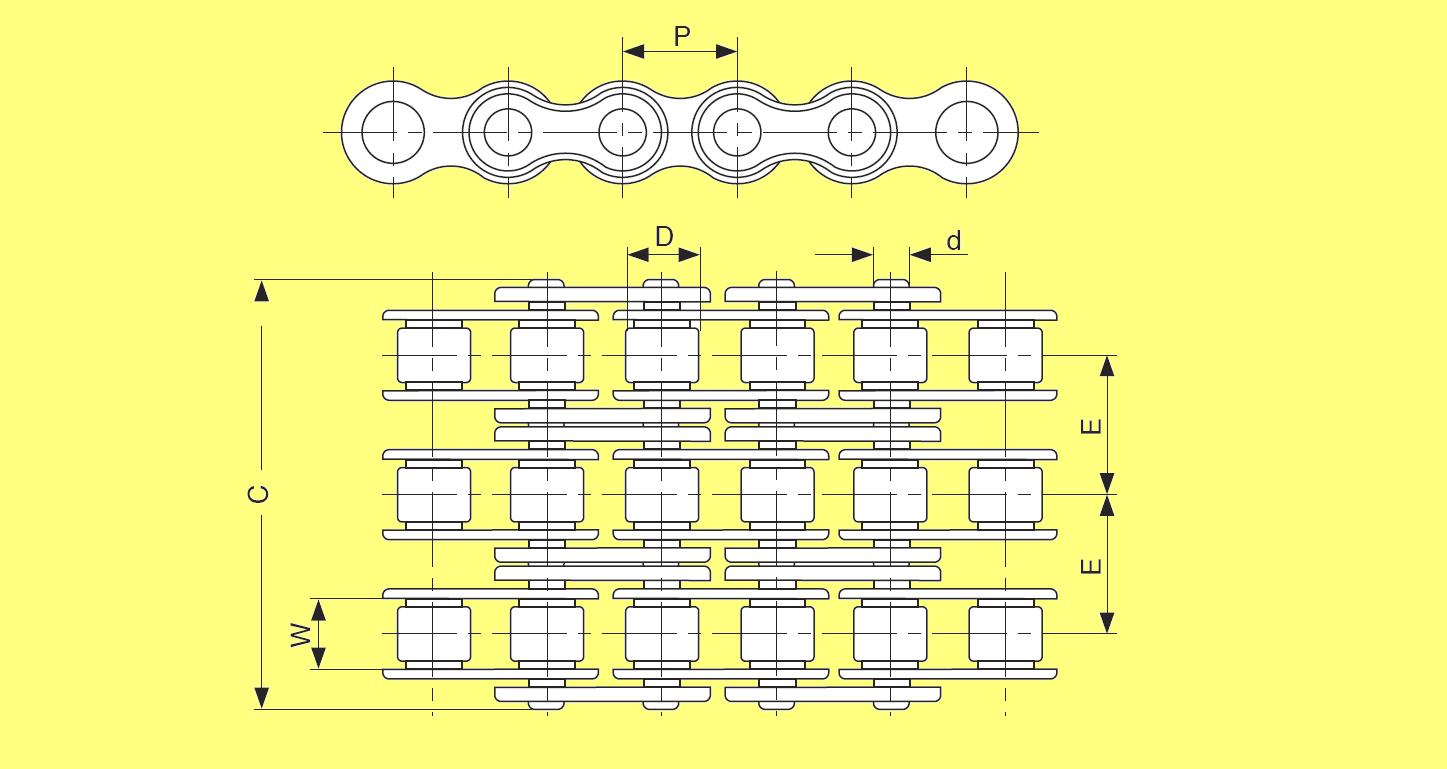

Размеры трёхрядных цепей

   Маркировка P Dr W Dp T/t E F max
 ISO Regina Sati мм мм мм мм мм мм кН
 05B-3  8x3 mm 8,0 5,0 3,0 2,31 0,80/0,70 5,64 13,8
 06B-3 C 321
 3/8x7/32 9,525 6,35 5,72 3,28 1,27/1,03 10,24 26,45
 08B-3 326 1/2x5/16 12,7 8,51 7,75 4,45 1,63/1,40 13,92 51,95
 10B-3 336 5/8 15,875 10,16 9,65 5,08 1,63/1,53 16,59 73,55
 12B-3 340 3/4 19,05 12,07 11,68 5,72 1,85/1,70 19,46 88,25
 16B-3 347 1" 25,4 15,88 17,02 8,28 3,80/3,00 31,88 176,50
 20B-3 352 1" 1/4
 31,75 19,05 19,56 10,19 4,60/3,35 36,45 284,70
 24B-3 357 1" 1/2
 38,1 25,4 25,4 14,63 6,15/4,60 48,36 439,25
 28B-3 362 1" 3/4
 44,45 27,94 30,99 15,90 7,00/6,15 59,56 558,95
 32B-3 365 2" 50,8 29,21 30,99 17,81 7,00/6,15 58,55 750,50
 40B-3 375  63,5 39,37 38,10 22,89 8,50/7,80 72,29 1147,35
 48B-3 381  76,2 48,26 45,72 29,24 12,00/9,50 91,21 1765,15

Как правило цепи британского стандарта поставляются в коробках отрезками по 5 метров. и катушками по 50 метров. Дополнительно вы можете купить соединительное звено и переходные звенья (полузвенья).  Для комплектации привода вам могут понадобиться звёздочки цепей, направляющие и натяжители цепей, которые мы тоже готовы вам предложить. Широкий ассортимент поставляемой нами продукции поможет заменить цепи Tsubaki, SKF, Fenner, Ketten Wulf, Ferlacher Ketten, Wippermann, Kobo, Renold, ISON, Rexnord, Donghua, Diamond Chain, CanAm, Optibelt optichain RK.
