Конические монтажные втулки (taper bush)

втулка коническая

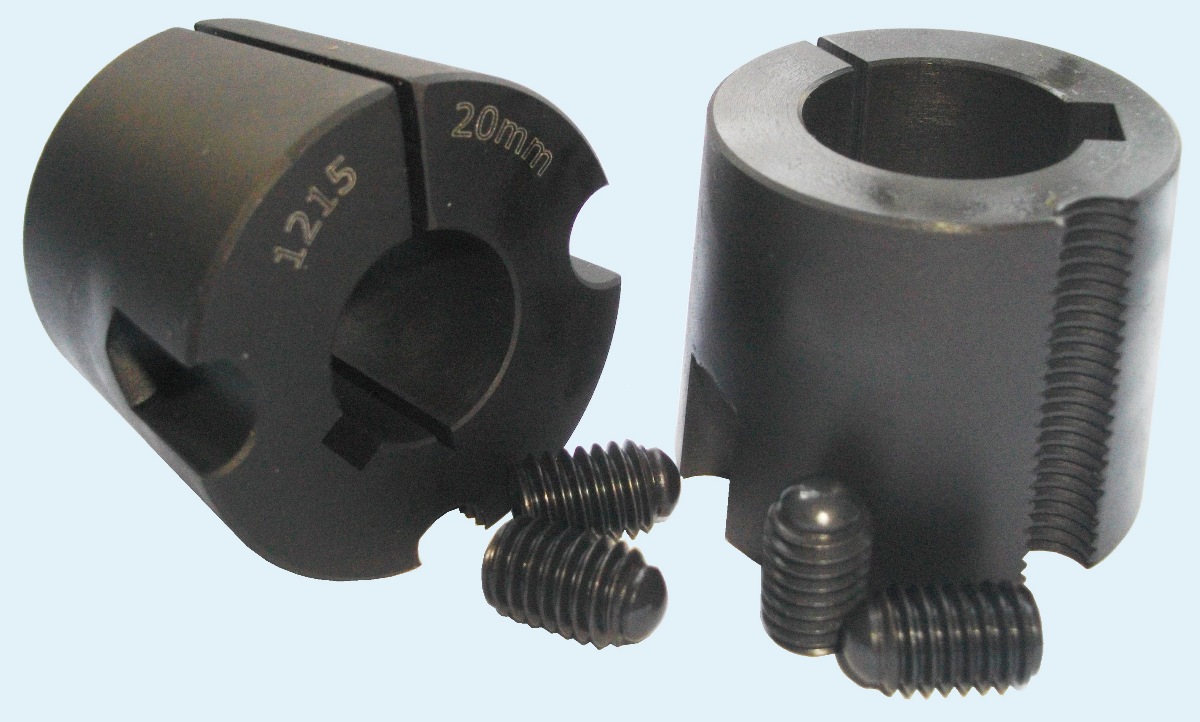

Конические монтажные втулки (taper bush, taper lock) - прогрессивная система для монтажа на вал муфт, шкивов, ступиц, звёздочек цепей. Производство - Desch antriebstechnik, Германия, Sati spa, Италия, всегда в наличии на складе в Киевде.

Благодаря конструкции коническая монтажная втулка сама себя центрирует и посадка получается плотной и точной. Доступная цена и высокая точность размеров отверстия оправдывают отказ от шкивов и мыфт с расточенным отверстием.

Монтаж с использованием монтажных втулок Taper lock не требует использования специальных инструментов и съёмников. Размеры шпоночного паза в монтажной втулке соответствуют DIN 6885, поэтому при установке втулки на вал электродвигателя или редуктора у вас не возникнет никаких проблем.



Размеры шпонок

Размеры шпоночных пазов для стардартных посадочных отверстий:

 метрические отверстия
  дюймовые отверстия
 D U T D U T
 мм мм мм " мм " мм " мм
 9 3 1,4 3/8 9,525
 10 3 1,4 7/16 11,11
 11 4 1,8 1/2 12,7
 12 4 1,8 9/16 14,29
 14 5 2,3 5/8 15,875
 16 5 2,3 11/16 17,46
 18 6 2,8 3/4 19,05
 19 6 2,8 13/16 20,64
 20 6 2,8 7/8 22,225
 22 6 3,3 15/16 23,81
 24 8 3,3 1 25,4
 25 8 3,3 1-1/16 26,99
 28 8 3,3 1-1/8 28,575
 30 8 3,3 1-3/16 30,16
 32 10 3,3 1-1/4 21,75
 35 10 3,3 1-5/16
 38 10 3,3 1-3/8
 40 12 3,3 1-7/16
 42 12 3,3 1-1/2 38,1
 45 14 3,8 1-5/8
 48 14 3,8 1-3/4 44,45
 50 14 3,8 1-7/8
 55 16 4,3 2 50,8
 60 18 4,4 2-1/8
 65 18 4,4 2-1/4 57,15
 70 20 4,9 2-3/8
 75 20 4,9 2-1/2 63,5
 80 22 5,4 2-5/8
 85 22 5,4 2-3/4 69,85
 90 25 5,4 2-7/8 73,025
 95 28 5,4 3 76,2
 100 28 6,4 3-1/8
 105 28 6,4 3-1/4
 110 28 6,4 3-3/8
 115 32 7,4 3-1/2 88-9
 120 32 7,4 3-3/4 95,25
 125 32 7,4 4 101,6
 4-1/4
 4-1/2
 4-3/4
 5 127





Taper lock





Типоразмер

Возможные диаметры отверстия
 TB 1008 10, 11, 12, 14, 16, 18, 19, 20, 22, 24, 25
 TB 1108 10, 11, 12, 14, 16, 18, 19, 20, 22, 24, 25, 28
 TB 1210 11, 12, 14, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32
 TB 1215 14, 19, 20, 24, 25, 28
 TB 1610 14, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42
 TB 1615 14, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42
 TB 2012 14, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50
 TB 2517 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65
 TB 3020 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75
 TB 3030 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75
 TB 3525 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90
 TB 3535 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90
 TB 4030 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115
 TB 4040 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100
 TB 4535 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125
 TB 4545 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110
 TB 5040 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125
 TB 5050 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125





optibelt

Габариты, передаваемый крутящий момент и момент затяжки винтов для монтажных втулок Taper bush

Типоразмер
 D1, mm L, mm передаваемый
 момент, Н*м
 Момент затяжки
 винтов, Н*м
 TB 1008 35 20.1 136 6,2
 TB 1108 38 22.3 147 6.2
 TB 1210 47 25.4 407 19.8
 TB 1215 47 38.1 407 19.8
 TB 1610 57 25.4 486 19.8
 TB 1615 57 38.1 486 19.8
 TB 2012 70 31.8 808 31.6
 TB 2517 85 44.5 1310 31.6
 TB 3020 108 50.8 2710 90.4
 TB 3030 108 76.2 2710 90.4
 TB 3525 127 63.5 5060 113
 TB 3535 127 88.9 5060 113
 TB 4030 146 76.2 8740 172
 TB 4040 146 101.6 8740 172
 TB 4535 162 88.9 12400 195
 TB 4545 162 114.3 12400 195
 TB 5040 178 101.6 14200 275
 TB 5050 178 127 14200 275

Вы можете купить со склада в Киеве практически все типоразмеры монтажных втулок, поэтому мы по праву считаемся самым оперативным их поставщиком. Поставим под заказ втулки "Тапер лок" с дюймовыми размерами. Заменим Taper Lock производства Tsubaki, Fenner, Gates, Challenge, Optibelt, Falk, TB Woods, Sati, Sedis, Maska, KTR, Flender, SKF...
