Зубчатые ремни Synchroflex ATP10, ATP15

Brecoflex ремень

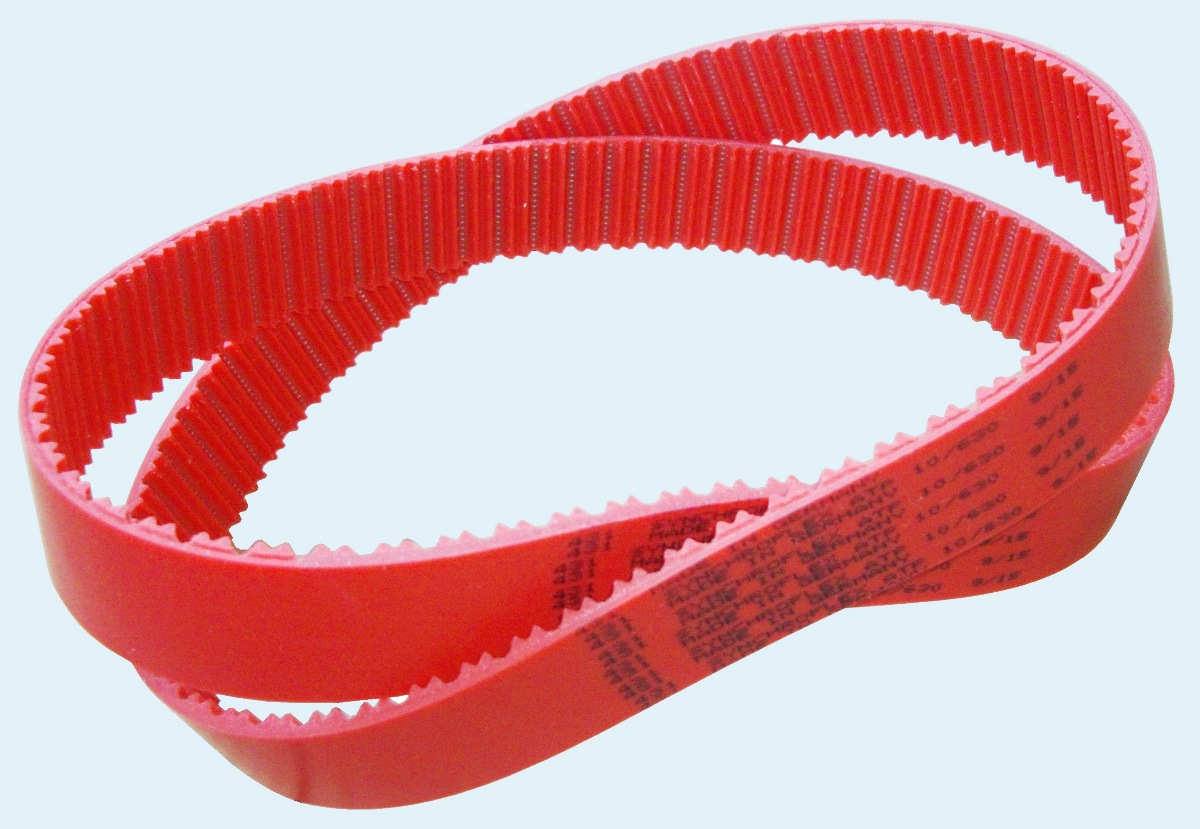

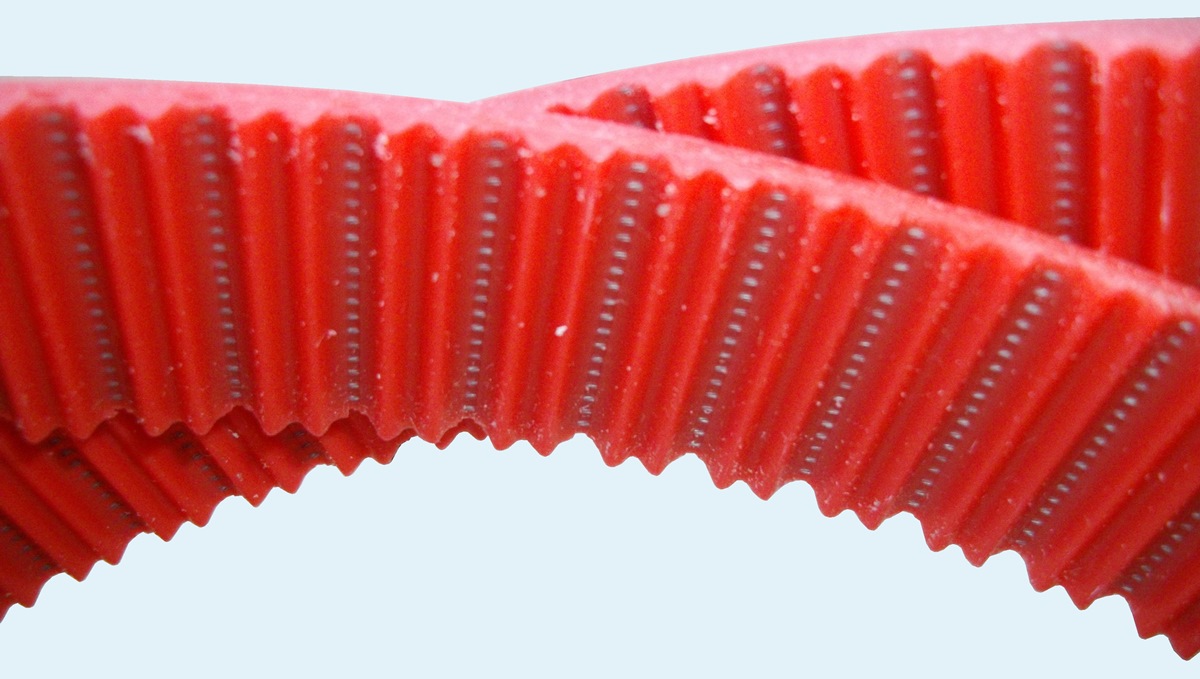

Зубчатый приводной ремень Brecoflex, профиль зуба ATP. Конструктивня является продолжением зубчатых ремней профиля АТ, при этом имеет большую нагрузочную способность за счёт модифицированной формы зуба (Redflex). Использует зубчатые шкивы собственного профиля.

Зубчатый ремень ATP по конструктивному исполнению имеет две разновидности: стандартный и GEN III, по шагу зубчатые ремни Synchroflex ATP выпускаются двух типов, АТР-10 и АТР-15

synchroflex

Стандартные длины ремней ATP10

  Маркировка Z   Маркировка Z
 ATP10 / 630 SFX GEN III ATP 10 /630 63  ATP10 / 2120 BFX GEN III ATP 10 / 1080 212
 ATP10 / 660 SFX GEN III ATP 10 / 660 66  ATP10 / 2240 BFX GEN III ATP 10 / 1150 224
 ATP10 / 700 SFX GEN III ATP 10 / 700 70  ATP10 / 2360 BFX GEN III ATP 10 / 1280 236
 ATP10 / 780 SFX GEN III ATP 10 / 780 78  ATP10 / 2500 BFX GEN III ATP 10 / 1400 250
 ATP10 / 840 SFX GEN III ATP 10 / 840 84  ATP10 / 2650 BFX GEN III ATP 10 / 1650 265
 ATP10 / 890 SFX GEN III ATP 10 / 890 89  ATP10 / 2800 BFX GEN III ATP 10 / 1760 280
 ATP10 / 920 SFX GEN III ATP 10 / 920 92  ATP10 / 3000 BFX GEN III ATP 10 / 1800 300
 ATP10 / 1010 SFX GEN III ATP 10 / 1010 101  ATP10 / 3150 BFX 315
 ATP10 / 1080 SFX 108 ATP10 / 3350 BFX 335
 ATP10 / 1150 SFX 115 ATP10 / 3550 BFX 355
 ATP10 / 1280 SFX 128 ATP10 / 3750 BFX 375
 ATP10 / 1400 SFX 140 ATP10 / 4000 BFX 400
 ATP10 / 1500 BFX 150 ATP10 / 4250 BFX 425
 ATP10 / 1600 BFX 160 ATP10 / 4500 BFX 450
 ATP10 / 1650 BFX 165 ATP10 / 4750 BFX 475
 ATP10 / 1700 BFX 170 ATP10 / 5000 BFX 500
 ATP10 / 1760 BFX 176 ATP10 / 5300 BFX 530
 ATP10 / 1800 BFX 180 ATP10 / 5600 BFX 560
 ATP10 / 1900 BFX 190 ATP10 / 6000 BFX 600
 ATP10 / 2000 BFX 200 ATP10 / 6300 BFX 630

Зубчатый ремнь Synchroflex ATP 10 может иметь стандартную ширину 16, 25, 32, 50, 75, 100 mm, промежуточные ширины зубчатых ремней также доступны. Технологии и оборудование компании Brecoflex позволяют изготовить зубчатый ремень ATP10 с любой длиной в промедутке от 1500 до 12000 мм.



Brecoflex

Стандартные длины зубчатых ремней Synchroflex ATP 15

 маркировка Z  маркировка Z
 ATP15 / 990 SFX 66  ATP15 / 2805 BFX 187
 ATP15 / 1125 SFX 75  ATP15 / 3000 BFX 200
 ATP15 / 1185 SFX 79  ATP15 / 3225 BFX 215
 ATP15 / 1260 SFX 84 ATP15 / 3450 BFX 230
 ATP15 / 1395 SFX 93 ATP15 / 3675 BFX 245
 ATP15 / 1560 SFX 104 ATP15 / 3900 BFX 260
 ATP15 / 1740 BFX 116 ATP15 / 4125 BFX 275
 ATP15 / 1965 BFX 131 ATP15 / 4500 BFX 300
 ATP15 / 2100 BFX 140 ATP15 / 4875 BFX 325
 ATP15 / 2250 BFX 150 ATP15 / 5250 BFX 350
 ATP15 / 2385 BFX 159 ATP15 / 5625 BFX 375
 ATP15 / 2520 BFX 168 ATP15 / 6000 BFX 400
 ATP15 / 2670 BFX 178

Зубчатый ремень ATP 15 может иметь ширину 25, 32, 50, 75, 100, 150 мм. Оборудование и технологии компании Brecoflex позволяют изготовить зубчатый ремень ATP15 с любой длиной в промежутке от 1740 до 12000 мм.

Для построения высокомощных приводов вы также сможете приобрести полиуретановые зубчатые ремни с кевларовым кордом, шкивы HTD, мотор-редукторы и эластичные муфты.
