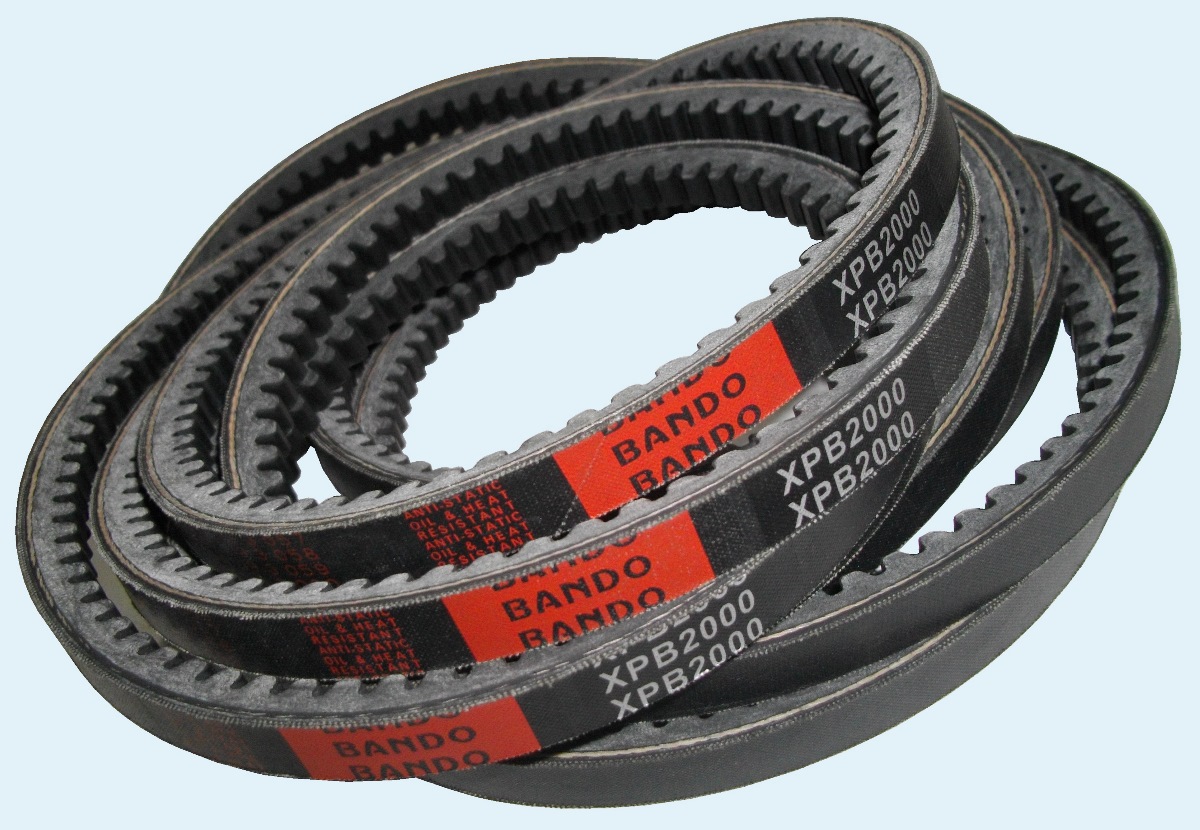

Клиновый ремень Bando SPBX

Contitech

Клиновый приводной ремень Бандо, усиленный, с фасонным зубом, профиль SPBX. Зуб, расположенный на внутренней стороне клинового ремня повышает его эластичность и улучшает условия вентиляции клиноременной передачи. Ремень профиля SPBX является конструктивным развитием ремней SPB и B/17. Как правило, ременная передача при работе нагревается, соответственно, использование клиновых ремней с фасонным зубом рекомендуется при работе в компактных механизмах, механизмах, работающих на больших скоростях, а также, работающих в неблагоприятных условиях.
По габаритным размерам ремень Бандо SPBX аналогичен ремням XPB других производителей. Иногда такой ремень можно встретить с маркировкой AVX17.

розміри привідних пасів Bando

Маркировка клиновых ремней может включать разные способы обозначения длины, поэтому при подборе ремня обязательно необходимо понимать, какая длина необходима, внутренняя, расчётная или внешняя Как правило, на ремнях указывают вспомогательные индексы - Li, Ld, Lp, Lw, La.

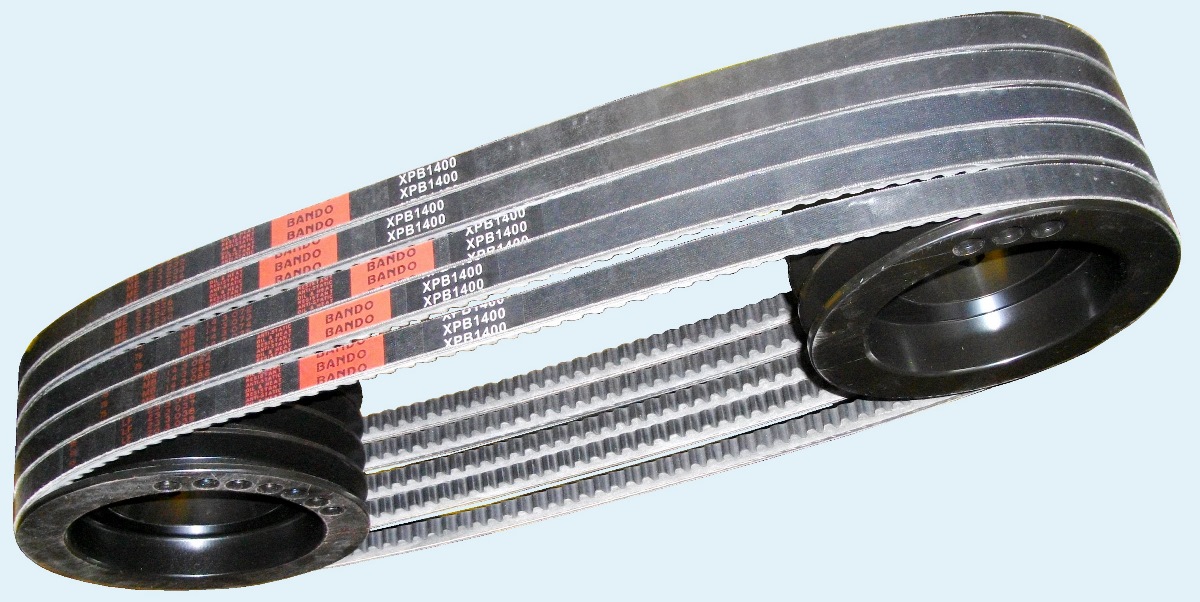

клиновый приводной ремень с фасонным зубом

Стандартные размеры ремней Bando SPBX

 Bando ISO альтернативные маркировки
 SPBX 950 Lw XPB 950 Ld AVX17x980 La
 SPBX 1150 Lw XPB 1150 Ld AVX17x1165 La, 5VX-450
 SPBX 1250 Lw XPB 1250 Ld 5VX-490
 SPBX 1260 Lw XPB 1260 Ld AVX17x1290 La, 5VX-500
 SPBX 1288 Lw XPB 1288 Ld
 SPBX 1300 Lw XPB 1300 Ld AVX17x1325 La, 5VX-510
 SPBX 1320 Lw XPB 1320 Ld
 SPBX 1340 Lw XPB 1340 Ld 5VX-530
 SPBX 1375 Lw XPB 1375 Ld AVX17x1400 La, 5VX-540
 SPBX 1400 Lw XPB 1400 Ld 5VX-550
 SPBX 1410 Lw XPB 1410 Ld AVX17x1450 La, 5VX-560
 SPBX 1440 Lw XPB 1440 Ld
 SPBX 1450 Lw XPB 1450 Ld AVX17 1475 La, 5VX-570
 SPBX 1500 Lw XPB 1500 Ld AVX17 1525 La, 5VX-590
 SPBX 1510 Lw XPB 1510 Ld 5VX-600
 SPBX 1550 Lw XPB 1550 Ld AVX17 1575 La, 5VX-610
 SPBX 1575 Lw XPB 1575 Ld AVX17 1600 La
 SPBX 1590 Lw XPB 1590 Ld 1202-7228-02
 SPBX 1600 Lw XPB 1600 Ld AVX17 1625 La, 5VX-630
 SPBX 1650 Lw XPB 1650 Ld AVX17 1675 La, 5VX-650
 SPBX 1690 Lw XPB 1690 Ld 5VX-660
 SPBX 1700 Lw XPB 1700 Ld AVX17 1725 La, 5VX-670
 SPBX 1720 Lw XPB 1720 Ld AVX17 1750 La, 5VX-680
 SPBX 1800 Lw XPB 1800 Ld AVX17 1850 La, 5VX-710
 SPBX 1850 Lw XPB 1850 Ld AVX17 1875 La, 5VX-730
 SPBX 1860 Lw XPB 1860 Ld AVX17 1900 La, 5VX-740
 SPBX 1900 Lw XPB 1900 Ld AVX17 1925 La, 5VX-750
 SPBX 1950 Lw XPB 1950 Ld AVX17 1975 La
 SPBX 2000 Lw XPB 2000 Ld AVX17 2025 La
 SPBX 2020 Lw XPB 2020 Ld AVX17 2050 La, 5VX-800
 SPBX 2040 Lw XPB 2040 Ld AVX17x2075 La
 SPBX 2060 Lw XPB 2060 Ld AVX17x2100 La
 SPBX 2120 Lw XPB 2120 Ld 5VX-840
 SPBX 2132 Lw XPB 2132 Ld
 SPBX 2150 Lw XPB 2150 Ld 5VX-850
 SPBX 2180 Lw XPB 2180 Ld
 SPBX 2240 Lw XPB 2240 Ld
 SPBX 2260 Lw XPB 2260 Ld
 SPBX 2270 Lw XPB 2270 Ld
 SPBX 2280 Lw XPB 2280 Ld 5VX-900
 SPBX 2360 Lw XPB 2360 Ld
 SPBX 2410 Lw XPB 2410 Ld 5VX-950
 SPBX 2430 Lw XPB 2430 Ld
 SPBX 2500 Lw XPB 2500 Ld
 SPBX 2530 Lw XPB 2530 Ld 5VX-1000
 SPBX 2600 Lw XPB 2600 Ld 5VX-1030
 SPBX 2665 Lw XPB 2665 Ld
 SPBX 2680 Lw XPB 2680 Ld 5VX-1060
 SPBX 2730 Lw XPB 2730 Ld 5VX-1080
 SPBX 2800 Lw XPB 2800 Ld
 SPBX 2840 Lw XPB 2840 Ld 5VX-1120
 SPBX 2990 Lw XPB 2990 Ld
 SPBX 3000 Lw XPB 3000 Ld 5VX-1180
 SPBX 3150 Lw XPB 3150 Ld 5VX-1250
 SPBX 3350 Lw XPB 3350 Ld 5VX-1320
 SPBX 3550 Lw XPB 3550 Ld 5VX-1400
 SPBX 3750 Lw XPB 3750 Ld
 SPBX 3800  Lw XPB 3800 Ld 5VX-1500
 SPBX 4000 Lw XPB 4000 Ld
 SPBX 4060 Lw XPB 4060 Ld 5VX-1600
 SPBX 4250 Lw XPB 4250 Ld
 SPBX 4500 Lw XPB 4500 Ld
 SPBX 4750 Lw XPB 4750 Ld
 SPBX 5000 Lw XPB 5000 Ld

В некоторых случаях ремни SPBX могут заменить ремни американского профиля 5VX

ремень XPZ, XPA, XPB

Инженеры Компании промышленных деталей помогут подобрать замену ремням Optibelt Super TX, Optibelt super x-power m=s xpb, Gates Quad-power XPB, Rubena, Atlas Copco, Contitech conti-v FO-Z XPB, advance, Carlisle, Mitsuboshi, Fenner, CX, Challenge, SKF, PIX X'tra XPB, Metric XPB  а также сможем предложить ремни Megadyne Linea-x, Sati, мотор-редукторы MiniMotor, редукторы Benzlers, David Brown, DZ Trasmissioni, шкивы для клиновых ремней, монтажные втулки, звёздочки цепей, эластичные муфты и прочие редукторные механизмы.
