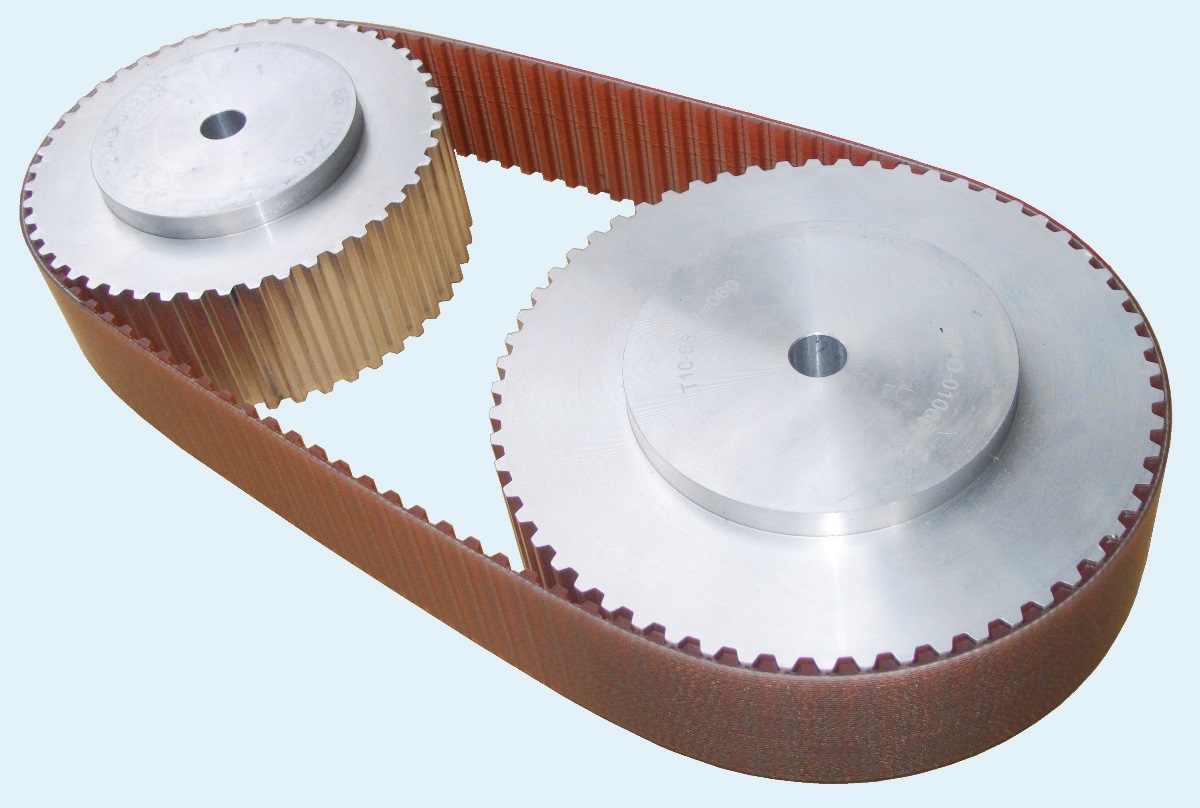

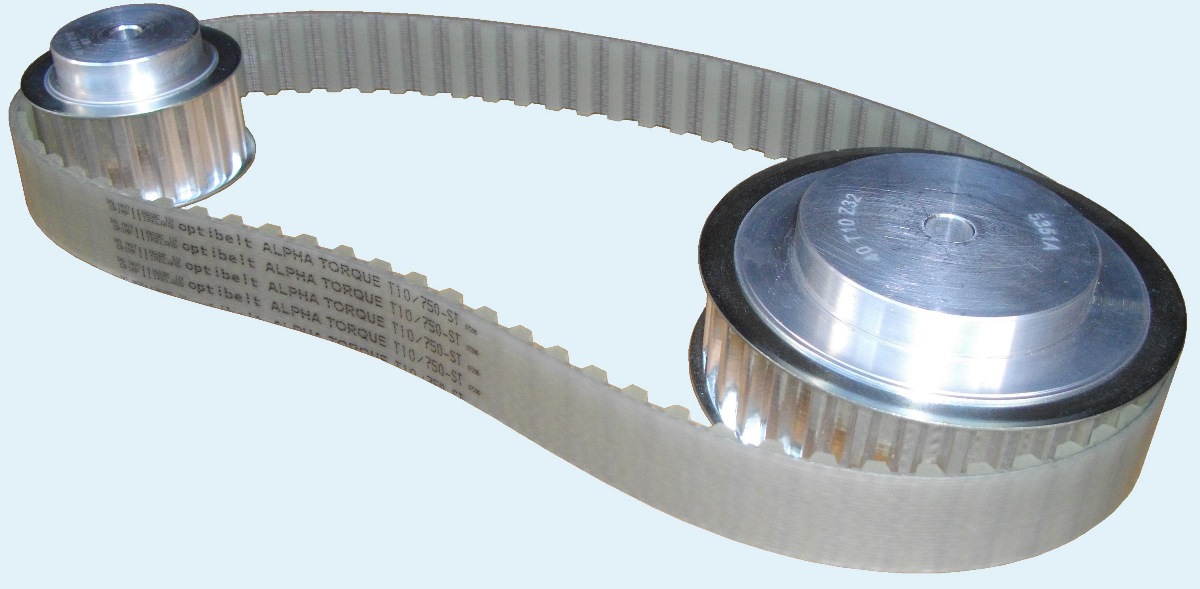

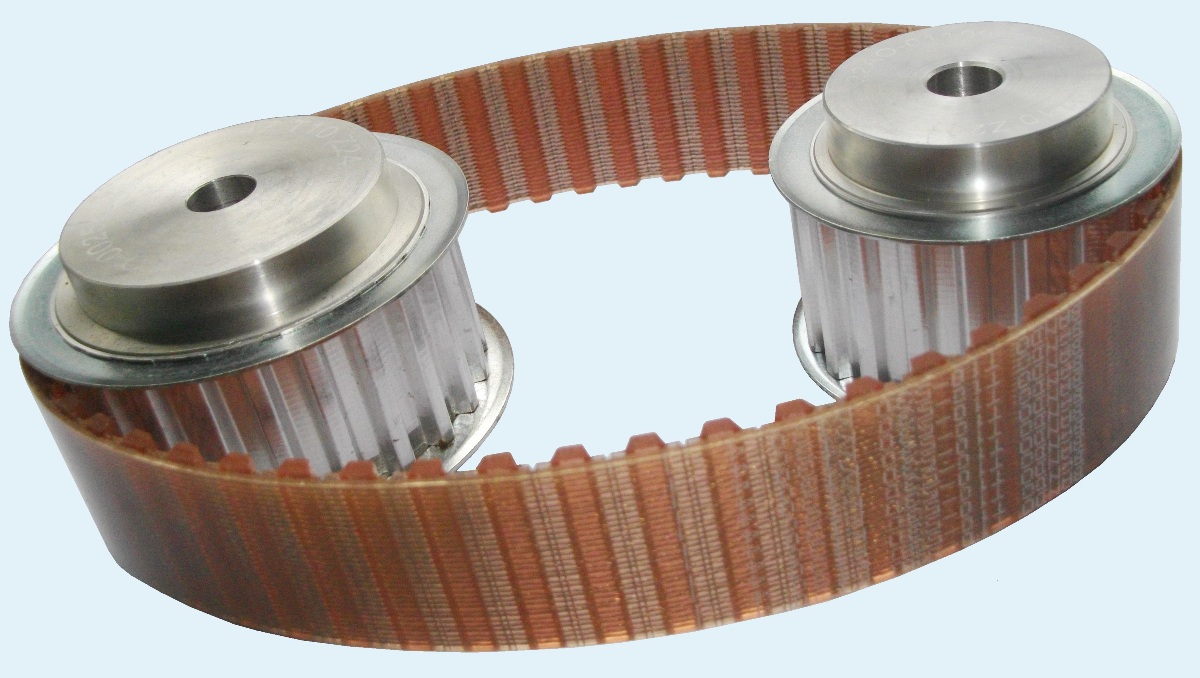

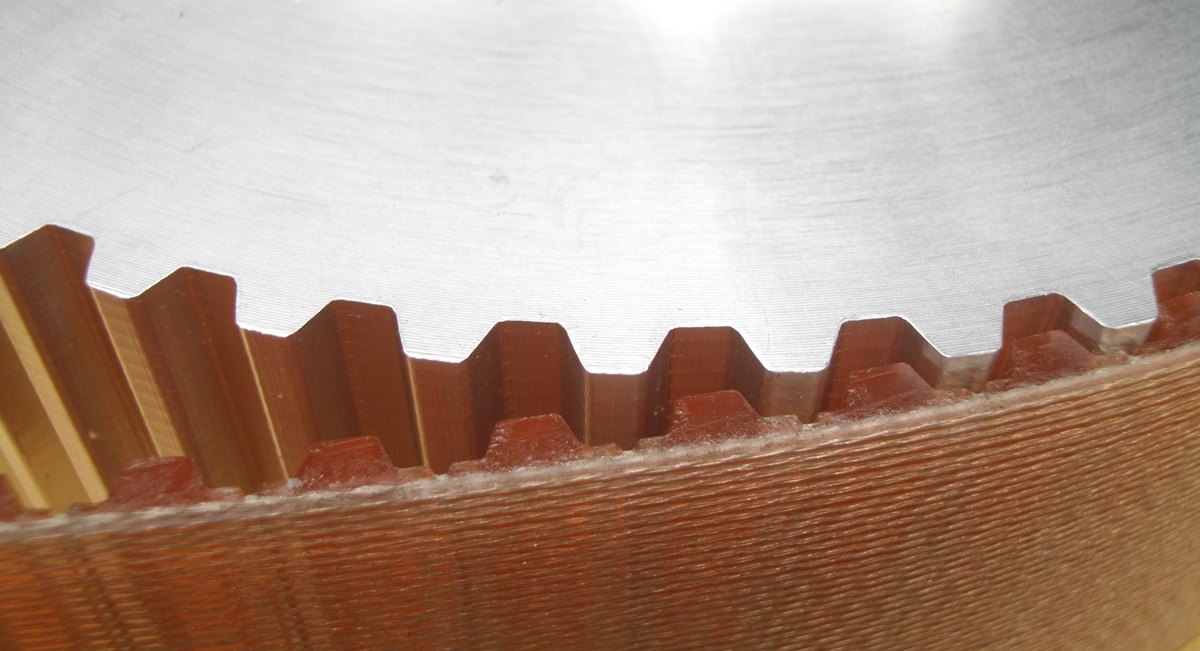

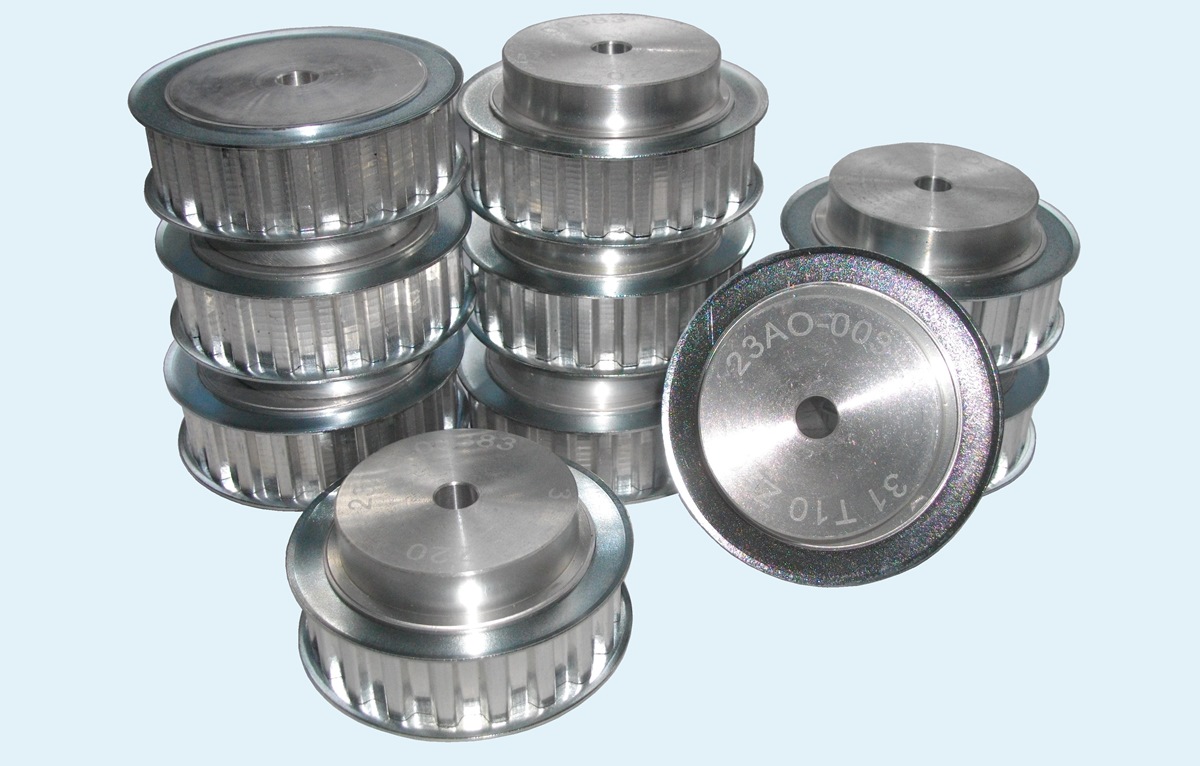

Приводные зубчатые шкивы для полиуретанового зубчатого ремня профиля Т10. Трапециевидный зуб, шаг 10,0 мм. Стандартное исполнение ремня Т10 - полиуретан с металлическим кордом. Шкивы изготовлены из алюминия.

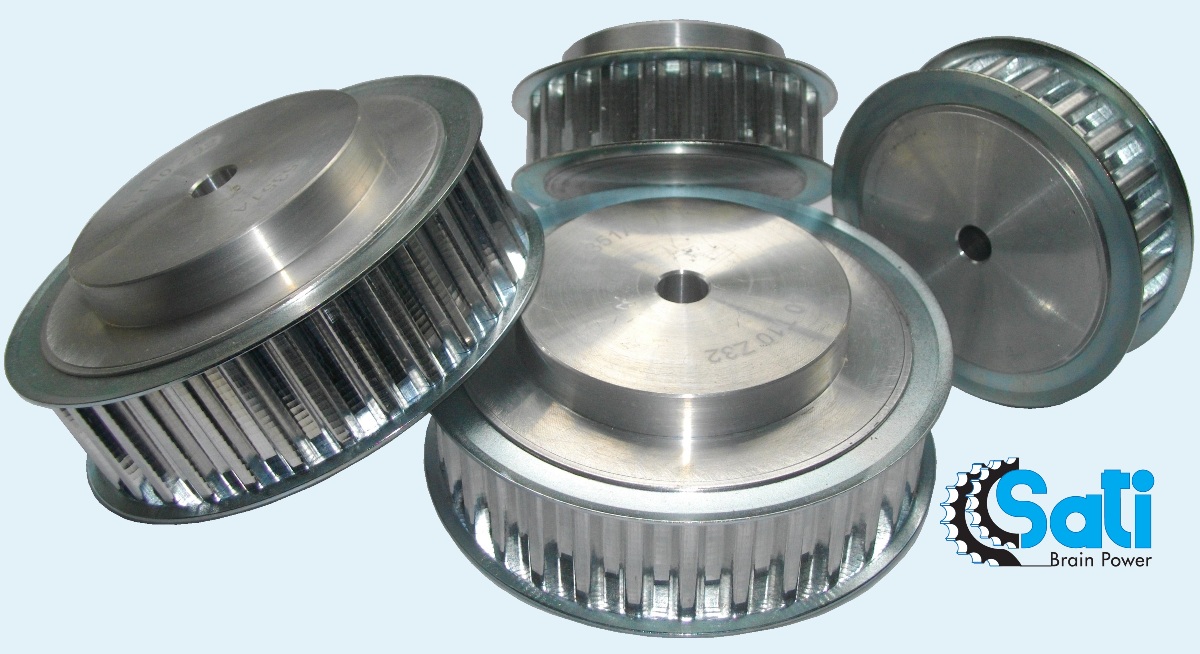

основные размеры и маркировки зубчатых шкивов Sati spa профиля T10
Ширина ремня 16 мм
маркировка Sati | Dp | De | d | F | дополнительные артикулы |
31T10/12-2 | 38.2 | 36.35 | 6 | 21 | 31T1012, T10-31 Z=12, PHP 31-T10-12RSB |
31T10/14-2 | 44.56 | 42.70 | 8 | 21 | 31T1014, T10-31 Z=14, PHP 31-T10-14RSB |
31T10/15-2 | 47.75 | 45.90 | 8 | 21 | 31T1015, T10-31 Z=15, PHP 31-T10-15RSB |
31T10/16-2 | 50.93 | 49.10 | 8 | 21 | 31T1016, T10-31 Z=16, PHP 31-T10-16RSB |
31T10/18-2 | 57.29 | 55.45 | 8 | 21 | 31T1018, T10-31 Z=18, PHP 31-T10-18RSB |
31T10/19-2 | 60.48 | 58.65 | 8 | 21 | 31T1019, T10-31 Z=19, PHP 31-T10-19RSB |
31T10/20-2 | 63.66 | 61.80 | 8 | 21 | 31T1020, T10-31 Z=20, PHP 31-T10-20RSB |
31T10/22-2 | 70.03 | 68.20 | 8 | 21 | 31T1022, T10-31 Z=22, PHP 31-T10-22RSB |
31T10/24-2 | 76.39 | 74.55 | 8 | 21 | 31T1024, T10-31 Z=24, PHP 31-T10-24RSB |
31T10/25-2 | 79.58 | 77.70 | 8 | 21 | 31T1025, T10-31 Z=25, PHP 31-T10-25RSB |
31T10/26-2 | 82.76 | 80.90 | 8 | 21 | 31T1026, T10-31 Z=26, PHP 31-T10-26RSB |
31T10/27-2 | 85.95 | 84.10 | 8 | 21 | 31T1027, T10-31 Z=27, PHP 31-T10-27RSB |
31T10/28-2 | 89.12 | 87.25 | 8 | 21 | 31T1028, T10-31 Z=28, PHP 31-T10-28RSB |
31T10/30-2 | 95.49 | 93.65 | 8 | 21 | 31T1030, T10-31 Z=30, PHP 31-T10-30RSB |
31T10/32-2 | 101.86 | 100.00 | 10 | 21 | 31T1032, T10-31 Z=32, PHP 31-T10-32RSB |
31T10/36-2 | 114.59 | 112.75 | 10 | 21 | 31T1036, T10-31 Z=36, PHP 31-T10-36RSB |
31T10/40-2 | 127.32 | 125.45 | 10 | 21 | 31T1040, T10-31 Z=40, PHP 31-T10-40RSB |
31T10/44-0 | 140.05 | 138.20 | 10 | 21 | 31T1044, T10-31 Z=44, PHP 31-T10-44RSB |
31T10/48-0 | 152.78 | 150.95 | 16 | 21 | 31T1048, T10-31 Z=48, PHP 31-T10-48RSB |
31T10/60-0 | 190.98 | 189.10 | 16 | 21 | 31T1060, T10-31 Z=60, PHP 31-T10-60RSB |
Ширина ремня 25 мм
маркировка Sati | Dp | De | d | F | дополнительные артикулы |
40T10/12-2 | 38.2 | 36.35 | 6 | 30 | 40T1012, T10-40 Z=12, PHP 40-T10-12RSB |
40T10/14-2 | 44.56 | 42.70 | 8 | 30 | 40T1014, T10-40 Z=14, PHP 40-T10-14RSB |
40T10/15-2 | 47.75 | 45.90 | 8 | 30 | 40T1015, T10-40 Z=15, PHP 40-T10-15RSB |
40T10/16-2 | 50.93 | 49.10 | 8 | 30 | 40T1016, T10-40 Z=16, PHP 40-T10-16RSB |
40T10/18-2 | 57.29 | 55.45 | 8 | 30 | 40T1018, T10-40 Z=18, PHP 40-T10-18RSB |
40T10/19-2 | 60.48 | 58.65 | 8 | 30 | 40T1019, T10-40 Z=19, PHP 40-T10-19RSB |
40T10/20-2 | 63.66 | 61.80 | 8 | 30 | 40T1020, T10-40 Z=20, PHP 40-T10-20RSB |
40T10/22-2 | 70.03 | 68.20 | 8 | 30 | 40T1022, T10-40 Z=22, PHP 40-T10-22RSB |
40T10/24-2 | 76.39 | 74.55 | 8 | 30 | 40T1024, T10-40 Z=24, PHP 40-T10-24RSB |
40T10/25-2 | 79.58 | 77.70 | 8 | 30 | 40T1025, T10-40 Z=25, PHP 40-T10-25RSB |
40T10/26-2 | 82.76 | 80.90 | 8 | 30 | 40T1026, T10-40 Z=26, PHP 40-T10-26RSB |
40T10/27-2 | 85.95 | 84.10 | 8 | 30 | 40T1027, T10-40 Z=27, PHP 40-T10-27RSB |
40T10/28-2 | 89.12 | 87.25 | 8 | 30 | 40T1028, T10-40 Z=28, PHP 40-T10-28RSB |
40T10/30-2 | 95.49 | 93.65 | 8 | 30 | 40T1030, T10-40 Z=30, PHP 40-T10-30RSB |
40T10/32-2 | 101.86 | 100.00 | 10 | 30 | 40T1032, T10-40 Z=32, PHP 40-T10-32RSB |
40T10/36-2 | 114.59 | 112.75 | 10 | 30 | 40T1036, T10-40 Z=36, PHP 40-T10-36RSB |
40T10/40-2 | 127.32 | 125.45 | 10 | 30 | 40T1040, T10-40 Z=40, PHP 40-T10-40RSB |
40T10/44-0 | 140.05 | 138.20 | 10 | 30 | 40T1044, T10-40 Z=44, PHP 40-T10-44RSB |
40T10/48-0 | 152.78 | 150.95 | 16 | 30 | 40T1048, T10-40 Z=48, PHP 40-T10-48RSB |
40T10/60-0 | 190.98 | 189.10 | 16 | 30 | 40T1060, T10-40 Z=30, PHP 40-T10-60RSB |
Ширина ремня 32 мм
маркировка Sati | Dp | De | d | F | дополнительные артикулы |
47T10/18-2 | 57.29 | 55.45 | 8 | 30 | 47T1018, T10-47 Z=18, PHP 47-T10-18RSB |
47T10/19-2 | 60.48 | 58.65 | 8 | 30 | 47T1019, T10-47 Z=19, PHP 47-T10-19RSB |
47T10/20-2 | 63.66 | 61.80 | 8 | 30 | 47T1020, T10-47 Z=20, PHP 47-T10-20RSB |
47T10/22-2 | 70.03 | 68.20 | 8 | 30 | 47T1022, T10-47 Z=22, PHP 47-T10-22RSB |
47T10/24-2 | 76.39 | 74.55 | 8 | 30 | 47T1024, T10-47 Z=24, PHP 47-T10-24RSB |
47T10/25-2 | 79.58 | 77.70 | 8 | 30 | 47T1025, T10-47 Z=25, PHP 47-T10-25RSB |
47T10/26-2 | 82.76 | 80.90 | 8 | 30 | 47T1026, T10-47 Z=26, PHP 47-T10-26RSB |
47T10/27-2 | 85.95 | 84.10 | 8 | 30 | 47T1027, T10-47 Z=27, PHP 47-T10-27RSB |
47T10/28-2 | 89.12 | 87.25 | 8 | 30 | 47T1028, T10-47 Z=28, PHP 47-T10-28RSB |
47T10/30-2 | 95.49 | 93.65 | 8 | 30 | 47T1030, T10-47 Z=30, PHP 47-T10-30RSB |
47T10/32-2 | 101.86 | 100.00 | 10 | 30 | 47T1032, T10-47 Z=32, PHP 47-T10-32RSB |
47T10/36-2 | 114.59 | 112.75 | 10 | 30 | 47T1036, T10-47 Z=36, PHP 47-T10-36RSB |
47T10/40-2 | 127.32 | 125.45 | 10 | 30 | 47T1040, T10-47 Z=40, PHP 47-T10-40RSB |
47T10/44-0 | 140.05 | 138.20 | 10 | 30 | 47T1044, T10-47 Z=44, PHP 47-T10-44RSB |
47T10/48-0 | 152.78 | 150.95 | 16 | 30 | 47T1048, T10-47 Z=48, PHP 47-T10-48RSB |
47T10/60-0 | 190.98 | 189.10 | 16 | 30 | 47T1060, T10-47 Z=30, PHP 47-T10-60RSB |
Ширина ремня 50 мм
маркировка Sati | Dp | De | d | F | дополнительные артикулы |
66T10/18-2 | 57.29 | 55.45 | 8 | 30 | 66T1018, T10-66 Z=18, PHP 66-T10-18RSB |
66T10/19-2 | 60.48 | 58.65 | 8 | 30 | 66T1019, T10-66 Z=19, PHP 66-T10-19RSB |
66T10/20-2 | 63.66 | 61.80 | 8 | 30 | 66T1020, T10-66 Z=20, PHP 66-T10-20RSB |
66T10/22-2 | 70.03 | 68.20 | 8 | 30 | 66T1022, T10-66 Z=22, PHP 66-T10-22RSB |
66T10/24-2 | 76.39 | 74.55 | 8 | 30 | 66T1024, T10-66 Z=24, PHP 66-T10-24RSB |
66T10/25-2 | 79.58 | 77.70 | 8 | 30 | 66T1025, T10-66 Z=25, PHP 66-T10-25RSB |
66T10/26-2 | 82.76 | 80.90 | 8 | 30 | 66T1026, T10-66 Z=26, PHP 66-T10-26RSB |
66T10/27-2 | 85.95 | 84.10 | 8 | 30 | 66T1027, T10-66 Z=27, PHP 66-T10-27RSB |
66T10/28-2 | 89.12 | 87.25 | 8 | 30 | 66T1028, T10-66 Z=28, PHP 66-T10-28RSB |
66T10/30-2 | 95.49 | 93.65 | 8 | 30 | 66T1030, T10-66 Z=30, PHP 66-T10-30RSB |
66T10/32-2 | 101.86 | 100.00 | 10 | 30 | 66T1032, T10-66 Z=32, PHP 66-T10-32RSB |
66T10/36-2 | 114.59 | 112.75 | 10 | 30 | 66T1036, T10-66 Z=36, PHP 66-T10-36RSB |
66T10/40-2 | 127.32 | 125.45 | 10 | 30 | 66T1040, T10-66 Z=40, PHP 66-T10-40RSB |
66T10/44-0 | 140.05 | 138.20 | 10 | 30 | 66T1044, T10-66 Z=44, PHP 66-T10-44RSB |
66T10/48-0 | 152.78 | 150.95 | 16 | 30 | 66T1048, T10-66 Z=48, PHP 66-T10-48RSB |
66T10/60-0 | 190.98 | 189.10 | 16 | 30 | 66T1060, T10-66 Z=30, PHP 66-T10-60RSB |
Зубчатые шкивы Сати имеют высокое качество изготовления, умеренную цену и отлично работают с зубчатыми ремнями разных производителей, например Bando, Brecoflex, Pix, Gates, Optibelt, Contitech, Mitsuboshi, Elatech, Volta, Jason, Megadyne, Fenner.
На страницах нашего сайта вы можете скачать PDF-каталоги ремней, шкивов и вспомогательную техническую информацию. ополнительно вы можете заказать расчёты ременных передач, расчёты цепных передач, подбор мотор-редукторов согласно технического задания.
