Шкивы для клиновых ремней SPC

Bando Япония

Стандартные шкивы для клиновых ремней профиля SPC разделяются на две конструктивные категории:

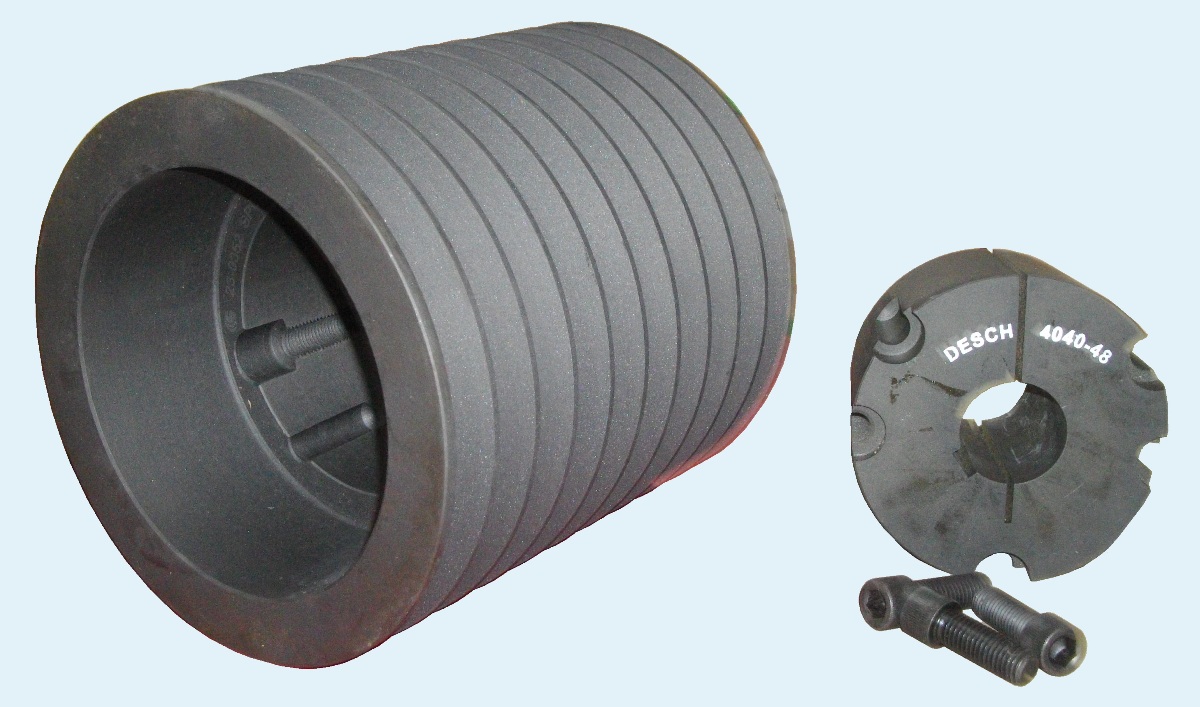

- шкивы с монтажём на коническую монтажную втулку
- шкивы под расточку

Наиболее популярным и технологичным является шкив с мотажной втулкой. Монтаж клинового шкива занимает всего несколько минут и не требует использования специальных инструментов. При ремонте и модернизации оборудования детали очень легко заменяются. При необходимости возможна поставка монтажных втулок с дюймовыми размерами.
Со шкивами профиля SPC могут использоваться ремни следующих типов:
- клиновый классический ремень C/22, С(В)
- клиновый класический ремень с зубом CX
- узкий клиновый ремень SPC, УВ.
- узкий клиновый ремень с фасонным зубом XPC
Изготволены шкивы из серого чугуна, прошли балансировку.

Gates шкив

Основные типоразмеры клиновых шкивов SPC

шкивы на 2 ручья

расчётный
диаметр, мм
маркировка
артикулвнешний
диаметр, мм
вспомогательная маркировка
 200 SPC200-02 (TB 2517)
 CT02002 210 SPC200x2 (TB 2517), SPC200-2-2517
 250 SPC250-02 (TB 3020) CT02502 260 SPC250x2 (TB 3020), SPC250-2-3020
 280 SPC280-02 (TB 3020) CT02802 290 SPC280x2 (TB 3020), SPC280-2-3020
 335 SPC335-02 (TB 3020) CT03352 345 SPC335x2 (TB 3020), SPC335-2-3020





шкивы SPC на 3 ручья

расчётный
диаметр, мм
маркировка
артикулвнешний
диаметр, мм
вспомогательная маркировка
 200 SPC200-03 (TB 2517)
 CT02003 210 SPC200x3 (TB 2517), PHP 3SPC200TB, SPC200-3-2517
 212 SPC212-03 (TB 3020) CT02123 222 SPC212x3 (TB 3020), PHP 3SPC212TB, SPC212-3-3020
 224 SPC224-03 (TB 3020) CT02243 234 SPC224x3 (TB 3020), PHP 3SPC224TB, SPC224-3-3020
 236 SPC236-03 (TB 3020) CT02363 246 SPC236x3 (TB 3020), PHP 3SPC236TB, SPC236-3-3020
 250 SPC250-03 (TB 3020) CT02503 260 SPC250x3 (TB 3020), PHP 3SPC250TB, SPC250-3-3020
 265 SPC265-03 (TB 3535) CT02653 275 SPC265x3 (TB 3535), PHP 3SPC265TB, SPC265-3-3535
 280 SPC280-03 (TB 3535) CT02803 290 SPC280x3 (TB 3535), PHP 3SPC280TB, SPC280-3-3535
 300 SPC300-03 (TB 3535) CT03003 310 SPC300x3 (TB 3535), PHP 3SPC300TB, SPC300-3-3535
 315 SPC315-03 (TB 3535) CT03153 325 SPC315x3 (TB 3535), PHP 3SPC315TB, SPC315-3-3535
 335 SPC335-03 (TB 3535) CT03353 345 SPC335x3 (TB 3535), PHP 3SPC335TB, SPC335-3-3535
 355 SPC355-03 (TB 3535) CT03553 365 SPC355x3 (TB 3535), PHP 3SPC355TB, SPC355-3-3535
 375 SPC375-03 (TB 3535) CT03753 385 SPC375x3 (TB 3535), PHP 3SPC375TB, SPC375-3-3535
 400 SPC400-03 (TB 3535) CT04003 410 SPC400x3 (TB 3535), PHP 3SPC400TB, SPC400-3-3535
 425 SPC425-03 (TB 3535) CT04253 435 SPC425x3 (TB 3535), PHP 3SPC425TB, SPC425-3-3535
 450 SPC450-03 (TB 3535) CT04503 460 SPC450x3 (TB 3535), PHP 3SPC450TB, SPC450-3-3535
 475 SPC475-03 (TB 3535) CT04753 485 SPC475x3 (TB 3535), PHP 3SPC475TB, SPC475-3-3535
 500 SPC500-03 (TB 3535) CT05003 510 SPC500x3 (TB 3535), PHP 3SPC500TB, SPC500-3-3535
 530 SPC530-03 (TB 3535) CT05303 540 SPC530x3 (TB 3535), PHP 3SPC530TB, SPC530-3-3535
 560 SPC560-03 (TB 3535) CT05603 570 SPC560x3 (TB 3535), PHP 3SPC560TB, SPC560-3-3535
 630 SPC630-03 (TB 4040) CT06303 640 SPC630x3 (TB 4040), PHP 3SPC630TB, SPC630-3-4040
 710 SPC710-03 (TB 4545)
 CT07103 720 SPC710x3 (TB 4545), PHP 3SPC710TB, SPC710-3-4545
 800 SPC800-03 (TB 4545)
 CT08003 810 SPC800x3 (TB 4545), PHP 3SPC800TB, SPC800-3-4545
 1000 SPC1000-03 (TB 5050)
 CT10003 1010 SPC1000x3 (TB 5050), PHP 3SPC1000TB, SPC1000-3-5050
 1250 SPC1250-03 (TB 5050)
 CT12503 1260 SPC1250x3 (TB 5050), PHP 3SPC1250TB, SPC1250-3-5050



шкивы SPC на 4 ручья

расчётный
 диаметр, мм
маркировка
артикулвнешний
диаметр, мм
вспомогательная маркировка
 200 SPC200-04 (TB 3020) CT02004 210SPC200x4 (TB 3020), PHP 4SPC200TB, SPC200-4-3020
 212 SPC212-04 (TB 3020) CT02124 222SPC212x4 (TB 3020), PHP 4SPC212TB, SPC212-4-3020
 224 SPC224-04 (TB 3535) CT02244 234SPC224x4 (TB 3535), PHP 4SPC224TB, SPC224-4-3535
 236 SPC236-04 (TB 3535) CT02364 246SPC236x4 (TB 3535), PHP 4SPC236TB, SPC236-4-3535
 250 SPC250-04 (TB 3535) CT02504 260SPC250x4 (TB 3535), PHP 4SPC250TB, SPC250-4-3535
 265 SPC265-04 (TB 3535) CT02654 275SPC265x4 (TB 3535), PHP 4SPC265TB, SPC265-4-3535
 280 SPC280-04 (TB 3535) CT02804 290SPC280x4 (TB 3535), PHP 4SPC280TB, SPC280-4-3535
 300 SPC300-04 (TB 3535) CT03004 310SPC300x4 (TB 3535), PHP 4SPC300TB, SPC300-4-3535
 315 SPC315-04 (TB 3535) CT03154 325SPC315x4 (TB 3535), PHP 4SPC315TB, SPC315-4-3535
 335 SPC335-04 (TB 3535) CT03354 345SPC335x4 (TB 3535), PHP 4SPC335TB, SPC335-4-3535
 355 SPC355-04 (TB 3535) CT03554 365SPC355x4 (TB 3535), PHP 4SPC355TB, SPC355-4-3535
 375 SPC375-04 (TB 3535) CT03754 385SPC375x4 (TB 3535), PHP 4SPC375TB, SPC375-4-3535
 400 SPC400-04 (TB 3535) CT04004 410SPC400x4 (TB 3535), PHP 4SPC400TB, SPC400-4-3535
 425 SPC425-04 (TB 3535) CT04254 435SPC425x4 (TB 3535), PHP 4SPC425TB, SPC425-4-3535
 450 SPC450-04 (TB 3535) CT04504 460SPC450x4 (TB 3535), PHP 4SPC450TB, SPC450-4-3535
 475 SPC475-04 (TB 3535) CT04754 485SPC475x4 (TB 3535), PHP 4SPC475TB, SPC475-4-3535
 500 SPC500-04 (TB 3535) CT05004 510SPC500x4 (TB 3535), PHP 4SPC500TB, SPC500-4-3535
 530 SPC530-04 (TB 4040) CT05304 540SPC530x4 (TB 4040), PHP 4SPC530TB, SPC530-4-4040
 560 SPC560-04 (TB 4040) CT05604 570SPC560x4 (TB 4040), PHP 4SPC560TB, SPC560-4-4040
 630 SPC630-04 (TB 4545) CT06304 640SPC630x4 (TB 4545), PHP 4SPC630TB, SPC630-4-4545
 710 SPC710-04 (TB 5050) CT07104 720SPC710x4 (TB 5050), PHP 4SPC710TB, SPC710-4-5050
 800 SPC800-04 (TB 5050) CT08004 810SPC800x4 (TB 5050), PHP 4SPC800TB, SPC800-4-5050
 1000 SPC1000-04 (TB 5050) CT10004 1010SPC1000x4 (TB 5050), PHP 4SPC1000TB, SPC1000-4-5050
 1250 SPC1250-04 (TB 5050)
 CT12504 1260SPC1250x4 (TB 5050), PHP 4SPC1250TB, SPC1250-4-5050



шкивы SPC на 5 ручьёв

расчётный
 диаметр, мм
маркировка
артикулвнешний
диаметр, мм
вспомогательная маркировка
 200 SPC200-05 (TB 3535) CT02005 210SPC200x5 (TB 3535), PHP 5SPC200TB, SPC200-5-3535
 212 SPC212-05 (TB 3535) CT02125 222SPC212x5 (TB 3535), PHP 5SPC212TB, SPC212-5-3535
 224 SPC224-05 (TB 3535) CT02245 234SPC224x5 (TB 3535), PHP 5SPC224TB, SPC224-5-3535
 236 SPC236-05 (TB 3535) CT02365 246SPC236x5 (TB 3535), PHP 5SPC236TB, SPC236-5-3535
 250 SPC250-05 (TB 3535) CT02505 260SPC250x5 (TB 3535), PHP 5SPC250TB, SPC250-5-3535
 265 SPC265-05 (TB 3535) CT02655 275SPC265x5 (TB 3535), PHP 5SPC265TB, SPC265-5-3535
 280 SPC280-05 (TB 3535) CT02805 290SPC280x5 (TB 3535), PHP 5SPC280TB, SPC280-5-3535
 300 SPC300-05 (TB 3535) CT03005 310SPC300x5 (TB 3535), PHP 5SPC300TB, SPC300-5-3535
 315 SPC315-05 (TB 3535) CT03155 325SPC315x5 (TB 3535), PHP 5SPC315TB, SPC315-5-3535
 335 SPC335-05 (TB 3535) CT03355 345SPC335x5 (TB 3535), PHP 5SPC335TB, SPC335-5-3535
 355 SPC355-05 (TB 3535) CT03555 365SPC355x5 (TB 3535), PHP 5SPC355TB, SPC355-5-3535
 375 SPC375-05 (TB 3535) CT03755 385SPC375x5 (TB 3535), PHP 5SPC375TB, SPC375-5-3535
 400 SPC400-05 (TB 3535) CT04005 410SPC400x5 (TB 3535), PHP 5SPC400TB, SPC400-5-3535
 425 SPC425-05 (TB 3535) CT04255 435SPC425x5 (TB 3535), PHP 5SPC425TB, SPC425-5-3535
 450 SPC450-05 (TB 4040) CT04505 460SPC450x5 (TB 4040), PHP 5SPC450TB, SPC450-5-4040
 475 SPC475-05 (TB 4040) CT04755 485SPC475x5 (TB 4040), PHP 5SPC475TB, SPC475-5-4040
 500 SPC500-05 (TB 4040) CT05005 510SPC500x5 (TB 4040), PHP 5SPC500TB, SPC500-5-4040
 530 SPC530-05 (TB 4545) CT05305 540SPC530x5 (TB 4545), PHP 5SPC530TB, SPC530-5-4545
 560 SPC560-05 (TB 4545) CT05605 570SPC560x5 (TB 4545), PHP 5SPC560TB, SPC560-5-4545
 630 SPC630-05 (TB 5050) CT06305 640SPC630x5 (TB 5050), PHP 5SPC630TB, SPC630-5-5050
 710 SPC710-05 (TB 5050) CT07105 720SPC710x5 (TB 5050), PHP 5SPC710TB, SPC710-5-5050
 800 SPC800-05 (TB 5050) CT08005 810SPC800x5 (TB 5050), PHP 5SPC800TB, SPC800-5-5050
 1000 SPC1000-05 (TB 5050) CT10005 1010SPC1000x5 (TB 5050), PHP 5SPC1000TB, SPC1000-5-5050
 1250 SPC1250-05 (TB 5050)
 CT12505 1260SPC1250x5 (TB 5050), PHP 5SPC1250TB, SPC1250-5-5050





шкивы SPC на 6 ручьёв

расчётный
 диаметр, мм
маркировка
артикулвнешний
диаметр, мм
вспомогательная маркировка
 200 SPC200-06 (TB 3535) CT02006 210SPC200x6 (TB 3535), PHP 6SPC200TB, SPC200-6-3535
 212 SPC212-06 (TB 3535) CT02126 222SPC212x6 (TB 3535), PHP 6SPC212TB, SPC212-6-3535
 224 SPC224-06 (TB 3535) CT02246 234SPC224x6 (TB 3535), PHP 6SPC224TB, SPC224-6-3535
 236 SPC236-06 (TB 3535) CT02366 246SPC236x6 (TB 3535), PHP 6SPC236TB, SPC236-6-3535
 250 SPC250-06 (TB 3535) CT02506 260SPC250x6 (TB 3535), PHP 6SPC250TB, SPC250-6-3535
 265 SPC265-06 (TB 3535) CT02656 275SPC265x6 (TB 3535), PHP 6SPC265TB, SPC265-6-3535
 280 SPC280-06 (TB 3535) CT02806 290SPC280x6 (TB 3535), PHP 6SPC280TB, SPC280-6-3535
 300 SPC300-06 (TB 3535) CT03006 310SPC300x6 (TB 3535), PHP 6SPC300TB, SPC300-6-3535
 315 SPC315-06 (TB 3535) CT03156 325SPC315x6 (TB 3535), PHP 6SPC315TB, SPC315-6-3535
 335 SPC335-06 (TB 3535) CT03356 345SPC335x6 (TB 3535), PHP 6SPC335TB, SPC335-6-3535
 355 SPC355-06 (TB 3535) CT03556 365SPC355x6 (TB 3535), PHP 6SPC355TB, SPC355-6-3535
 375 SPC375-06 (TB 4040) CT03756 385SPC375x6 (TB 4040), PHP 6SPC375TB, SPC375-6-4040
 400 SPC400-06 (TB 4040) CT04006 410SPC400x6 (TB 4040), PHP 6SPC400TB, SPC400-6-4040
 425 SPC425-06 (TB 4040) CT04256 435SPC425x6 (TB 4040), PHP 6SPC425TB, SPC425-6-4040
 450 SPC450-06 (TB 4545) CT04506 460SPC450x6 (TB 4545), PHP 6SPC450TB, SPC450-6-4545
 475 SPC475-06 (TB 4545) CT04756 485SPC475x6 (TB 4545), PHP 6SPC475TB, SPC475-6-4545
 500 SPC500-06 (TB 4545) CT05006 510SPC500x6 (TB 4545), PHP 6SPC500TB, SPC500-6-4545
 530 SPC530-06 (TB 5050) CT05306 540SPC530x6 (TB 5050), PHP 6SPC530TB, SPC530-6-5050
 560 SPC560-06 (TB 5050) CT05606 570SPC560x6 (TB 5050), PHP 6SPC560TB, SPC560-6-5050
 630 SPC630-06 (TB 5050) CT06306 640SPC630x6 (TB 5050), PHP 6SPC630TB, SPC630-6-5050
 710 SPC710-06 (TB 5050) CT07106 720SPC710x6 (TB 5050), PHP 6SPC710TB, SPC710-6-5050
 800 SPC800-06 (TB 5050) CT08006 810SPC800x6 (TB 5050), PHP 6SPC800TB, SPC800-6-5050
 1000 SPC1000-06 (TB 5050) CT10006 1010SPC1000x6 (TB 5050), PHP 6SPC1000TB, SPC1000-6-5050
 1250 SPC1250-06 (TB 5050)
 CT12506 1260SPC1250x6 (TB 5050), PHP 6SPC1250TB, SPC1250-6-5050





шкивы SPC на 8 ручьёв

расчётный
 диаметр, мм
маркировка
артикулвнешний
диаметр, мм
вспомогательная маркировка
 200 SPC200-08 (TB 3535) CT02008 210SPC200x8 (TB 3535), PHP 8SPC200TB, SPC200-8-3535
 212 SPC212-08 (TB 3535) CT02128 222SPC212x8 (TB 3535), PHP 8SPC212TB, SPC212-8-3535
 224 SPC224-08 (TB 3535) CT02248 234SPC224x8 (TB 3535), PHP 8SPC224TB, SPC224-8-3535
 236 SPC236-08 (TB 3535) CT02368 246SPC236x8 (TB 3535), PHP 8SPC236TB, SPC236-8-3535
 250 SPC250-08 (TB 3535) CT02508 260SPC250x8 (TB 3535), PHP 8SPC250TB, SPC250-8-3535
 265 SPC265-08 (TB 3535) CT02658 275SPC265x8 (TB 3535), PHP 8SPC265TB, SPC265-8-3535
 280 SPC280-08 (TB 3535) CT02808 290SPC280x8 (TB 3535), PHP 8SPC280TB, SPC280-8-3535
 300 SPC300-08 (TB 4040) CT03008 310SPC300x8 (TB 4040), PHP 8SPC300TB, SPC300-8-4040
 315 SPC315-08 (TB 4040) CT03158 325SPC315x8 (TB 4040), PHP 8SPC315TB, SPC315-8-4040
 335 SPC335-08 (TB 4040) CT03358 345SPC335x8 (TB 4040), PHP 8SPC335TB, SPC355-8-4040
 355 SPC355-08 (TB 4040) CT03558 365SPC355x8 (TB 4040), PHP 8SPC355TB, SPC355-8-4040
 375 SPC375-08 (TB 4545) CT03758 385SPC375x8 (TB 4545), PHP 8SPC375TB, SPC375-8-4545
 400 SPC400-08 (TB 4545) CT04008 410SPC400x8 (TB 4545), PHP 8SPC400TB, SPC400-8-4545
 425 SPC425-08 (TB 4545) CT04258 435SPC425x8 (TB 4545), PHP 8SPC425TB, SPC425-8-4545
 450 SPC450-08 (TB 5050) CT04508 460SPC450x8 (TB 5050), PHP 8SPC450TB, SPC450-8-5050
 475 SPC475-08 (TB 5050) CT04758 485SPC475x8 (TB 5050), PHP 8SPC475TB, SPC475-8-5050
 500 SPC500-08 (TB 5050) CT05008 510SPC500x8 (TB 5050), PHP 8SPC500TB, SPC500-8-5050
 530 SPC530-08 (TB 5050) CT05308 540SPC530x8 (TB 5050), PHP 8SPC530TB, SPC530-8-5050
 560 SPC560-08 (TB 5050) CT05608 570SPC560x8 (TB 5050), PHP 8SPC560TB, SPC560-8-5050
 630 SPC630-08 (TB 5050) CT06308 640SPC630x8 (TB 5050), PHP 8SPC630TB, SPC630-8-5050
 710 SPC710-08 (TB 5050) CT07108 720SPC710x8 (TB 5050), PHP 8SPC710TB, SPC710-8-5050
 800 SPC800-08 (TB 5050) CT08008 810SPC800x8 (TB 5050), PHP 8SPC800TB, SPC800-8-5050
 1000 SPC1000-08 (TB 5050) CT10008 1010SPC1000x8 (TB 5050), PHP 8SPC1000TB, SPC1000-8-5050
 1250 SPC1250-08 (TB 5050)
 CT12508 1260SPC1250x8 (TB 5050), PHP 8SPC1250TB, SPC1250-8-5050





шкивы SPC на 10 ручьёв

расчётный
 диаметр, мм
маркировка
артикулвнешний
диаметр, мм
вспомогательная маркировка
 224 SPC224-10 (TB 4040) CT0224X 234SPC224x10 (TB 4040), PHP 10SPC224TB, SPC224-10-4040
 236 SPC236-10 (TB 4040) CT0236X 246SPC236x10 (TB 4040), PHP 10SPC236TB, SPC236-10-4040
 250 SPC250-10 (TB 4040) CT0250X 260SPC250x10 (TB 4040), PHP 10SPC250TB, SPC250-10-4040
 280 SPC280-10 (TB 4040) CT0280X 290SPC280x10 (TB 4040), PHP 10SPC280TB, SPC280-10-4040
 300 SPC300-10 (TB 4545) CT0300X 310SPC300x10 (TB 4545), PHP 10SPC300TB, SPC300-10-4545
 315 SPC315-10 (TB 4545) CT0315X 325SPC315x10 (TB 4545), PHP 10SPC315TB, SPC315-10-4545
 335 SPC335-10 (TB 4545) CT0335X 345SPC335x10 (TB 4545), PHP 10SPC335TB, SPC335-10-4545
 355 SPC355-10 (TB 4545) CT0355X 365SPC355x10 (TB 4545), PHP 10SPC355TB, SPC355-10-4545
 375 SPC375-10 (TB 4545) CT0375X 385SPC375x10 (TB 4545), PHP 10SPC375TB, SPC375-10-4545
 400 SPC400-10 (TB 5050) CT0400X 410SPC400x10 (TB 5050), PHP 10SPC400TB, SPC400-10-5050
 425 SPC425-10 (TB 5050) CT0425X 435SPC425x10 (TB 5050), PHP 10SPC425TB, SPC425-10-5050
 450 SPC450-10 (TB 5050) CT0450X 460SPC450x10 (TB 5050), PHP 10SPC450TB, SPC450-10-5050
 475 SPC475-10 (TB 5050) CT0475X 485SPC475x10 (TB 5050), PHP 10SPC475TB, SPC475-10-5050
 500 SPC500-10 (TB 5050) CT0500X 510SPC500x10 (TB 5050), PHP 10SPC500TB, SPC500-10-5050
 560 SPC560-10 (TB 5050) CT0560X 570SPC560x10 (TB 5050), PHP 10SPC560TB, SPC560-10-5050
 630 SPC630-10 (TB 5050) CT0630X 640SPC630x10 (TB 5050), PHP 10SPC630TB, SPC630-10-5050
 710 SPC710-10 (TB 5050) CT0710X 720SPC710x10 (TB 5050), PHP 10SPC710TB, SPC710-10-5050
 800 SPC800-10 (TB 5050) CT0800X 810SPC800x10 (TB 5050), PHP 10SPC800TB, SPC800-10-5050
 1000 SPC1000-10 (TB 5050) CT1000X 1010SPC1000x10 (TB 5050), PHP 10SPC1000TB, SPC1000-10-5050
 1250 SPC1250-10 (TB 5050)
 CT1250X 1260SPC1250x10 (TB 5050), PHP 10SPC1250TB, SPC1250-10-5050



К вашим услугам самый большой склад клиновых шкивов на Украине. Вы можете купить их прямо на складе в Киеве. Готовы предложить отличную альтернативу шкивам Optibelt, Gates, Frenner, Challenge, SKF phd, Contitech, Megadyne, Tsubaki, Renold. Под заказ возможно изготовление нестандартных шкивов диаметром до 3500 мм а также на любое количество ручьёв.
Для правильного проектирования привода инженреы нашей компании помогут вам рассчитать клиноременную передачу и предложат в комплекте клиновые ремни Bando, Япония.



Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua



каталоги скачать



Каталог клиновых
приводных шкивов Desch

шкивы
Полный каталог шкивы,
звёздочки, цепи, муфты
шкивы каталог
Инструкция по монтажу
втулок Taper Bush
Коническая монтажная втулка
