К основным преимуществам червячных редукторов Sati spa можно отнести простоту конструкции, универсальность, широкий диапазон передаточных чисел и низкую цену. Недостатки - как всегда, характерный для червячных редукторов нагрев и алюминиевый корпус, что заметно понижает нагрузочную способность корпуса и стабильность подшипниковых узлов. Это сочетание характеристик делает мотор-редукторы САТИ хорошим решением для построения простых и недорогих приводов. Однако, для работы в более жёстких условиях рекомендуем вам использовать редукторы и мотор-редукторы в чугунных корпусах.
Выпускаются червячные мотор-редукторы в 10 типоразмерах (цифра обозначает межосевое расстояние червячной пары): VP025, VP030, VP040, VP050, VP063, VP075, VP090, VP110, VP130, VP0150.

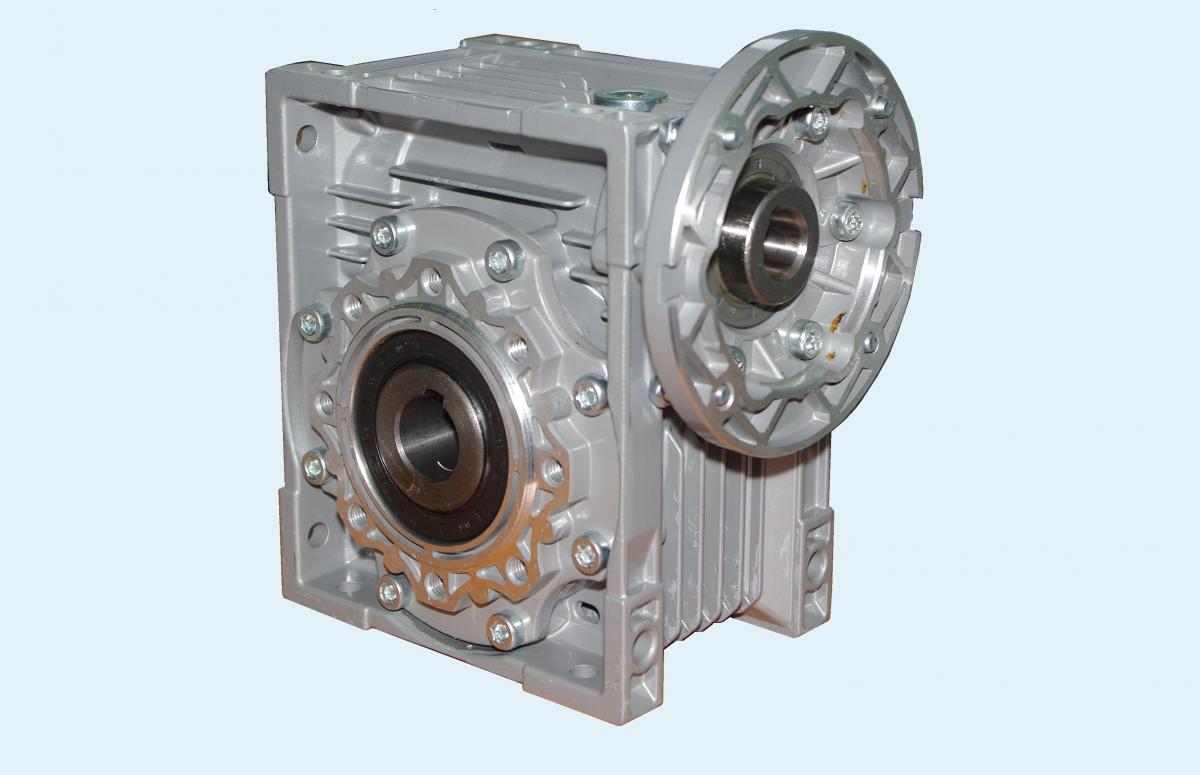

Одноступенчатый червячный редуктор / мотор-редуктор SATI VP (KPD-DRIVE JRSTD, NMRV)
Основные размеры червячных мотор-редукторов SATI VP (NMRV)
типоразмер мотор-редуктора | A | d | L | H | B | C | h | e | примечание |
мм | мм | мм | мм | мм | мм | мм | мм | ||
VP 025 | 25 | 11 | 50 | 83 | 42 | 71 | 35 | 55 | NMRV/025 |
VP 030 | 30 | 14 | 63 | 97 | 56 | 81 | 40 | 65 | NMRV/030 |
VP 040 | 40 | 18 | 78 | 121.5 | 71 | 101 | 50 | 75 | NMRV/040 |
VP 050 | 50 | 25 | 92 | 144 | 85 | 121 | 60 | 85 | NMRV/050 |
VP 063 | 63 | 25 | 112 | 174 | 103 | 146 | 72 | 95 | NMRV/063 |
VP 075 | 75 | 28 | 120 | 205 | 112 | 174 | 86 | 115 | NMRV/075 |
VP 090 | 90 | 35 | 140 | 238 | 130 | 208 | 103 | 130 | NMRV/090 |
VP 110 | 110 | 42 | 155 | 295 | 144 | 252.5 | 127.5 | 165 | NMRV/110 |
VP 130 | 130 | 45 | 170 | 335 | 155 | 292.5 | 147.5 | 215 | NMRV/130 |
VP 150 | 150 | 50 | 200 | 400 | 185 | 340 | 170 | 215 | NMRV/150 |
Наиболее популярное исполнение червячных мотор редукторов SATI - червячный редуктор с полым выходным валом и с фланцем для монтажа электродвигателя. Для дополнеия этой конструкции вы можете опционально заказать следующие дополнительные комплектующие:
- цилиндрический выходной вал, выходящий на одну или на две стороны.
- на тихоходной стороне редуктора фланец для монтажа на оборудование или моментный рычаг.
- на быстроходной стороне редуктора возможен цилиндрический входной вал, либо быстроходный вал, выходящий на две стороны редуктора.

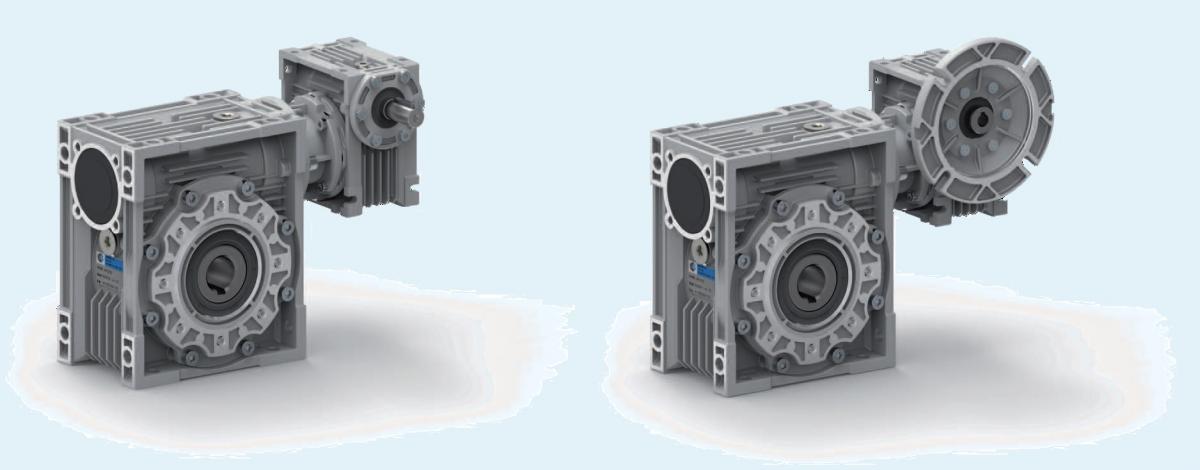

Двухступенчатый червячный мотор редуктор SATI VP (KPD-DRIVE JRSTD, NMRV) с дополнительной цилиндрической ступенью.
Инженеры нашей компании помогут вам найти альтернативу мотор-редукторам и вариаторам Yilmaz reduktor EV, Motovario s.p.a. Italy NMRV, Spaggiari trasmissioni NRV, SITI MU, STM UMI, Worm-gear reducer, Motive srl BOX, Varvel SRT, Innovari, Chiaravalli, Transtechno CM, Hydro-Mec, Atlanta, Tetra-pak, KHS gmbh, MGM Motori по оптимальной цене. Для комплектации оборудования вы можете купить шкивы, электродвигатели, цепи, масла для редукторов, электродвигатели с тормозом, компенсирующие муфты, зубчатые ремни, вильчатые цепи, дисковые сцепления, карданные валы. На нашем сайте вы можете найти каталоги в формате PDF и вспомогательную техническую информацию.
На страницах нашего сайта вы можете скачать PDF-каталоги червячных мотор-редукторы, каталоги электродвигателей и вспомогательую техническую информацию. Обращайтесь к нашим инженерам, мы поможем вам провести расчёт ременных передач, расчёт цепных передач, подбор эластичных муфт и подбор мотор-редукторов согласно технического задания.
