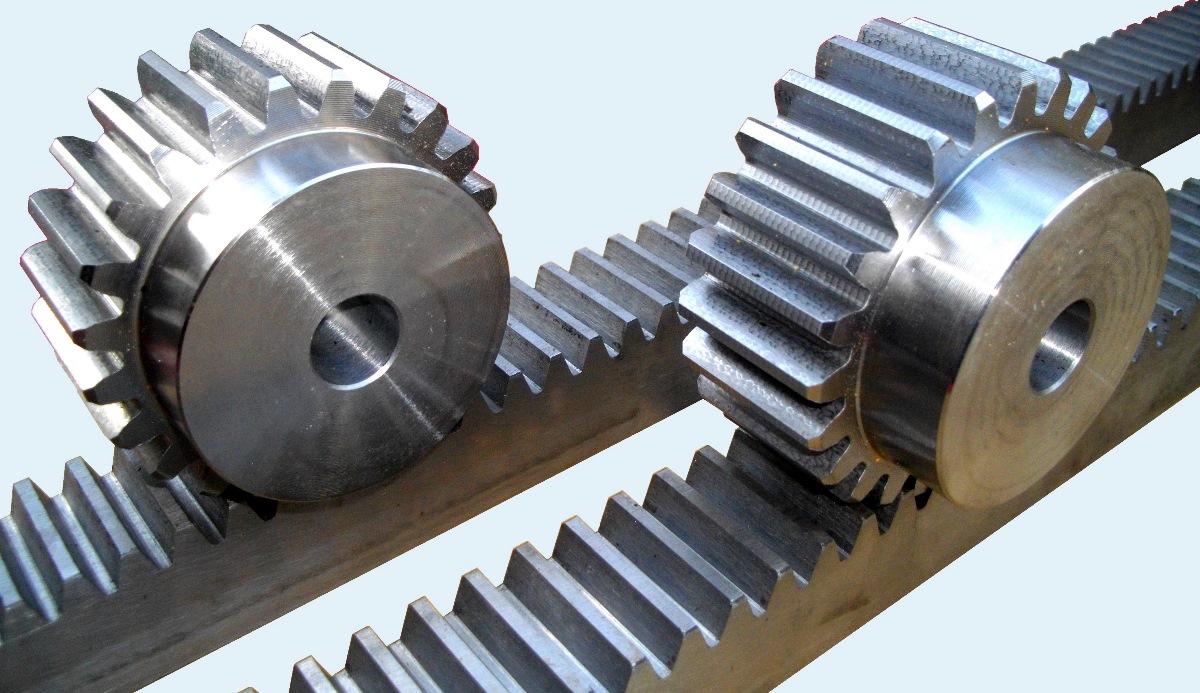

Зубчатая рейка Sati

рейка зубчатая

Зубчатые рейки Sati стальные.

Модуль 1,0 1,5, 2,0, 2,5, 3,0, 4,0 5,0 6,0 8,0 мм. Стандартный угол зацепления α=20°, материал - сталь С45, точность изготовления 8-9 квалитет согласно DIN 3962/63/67.

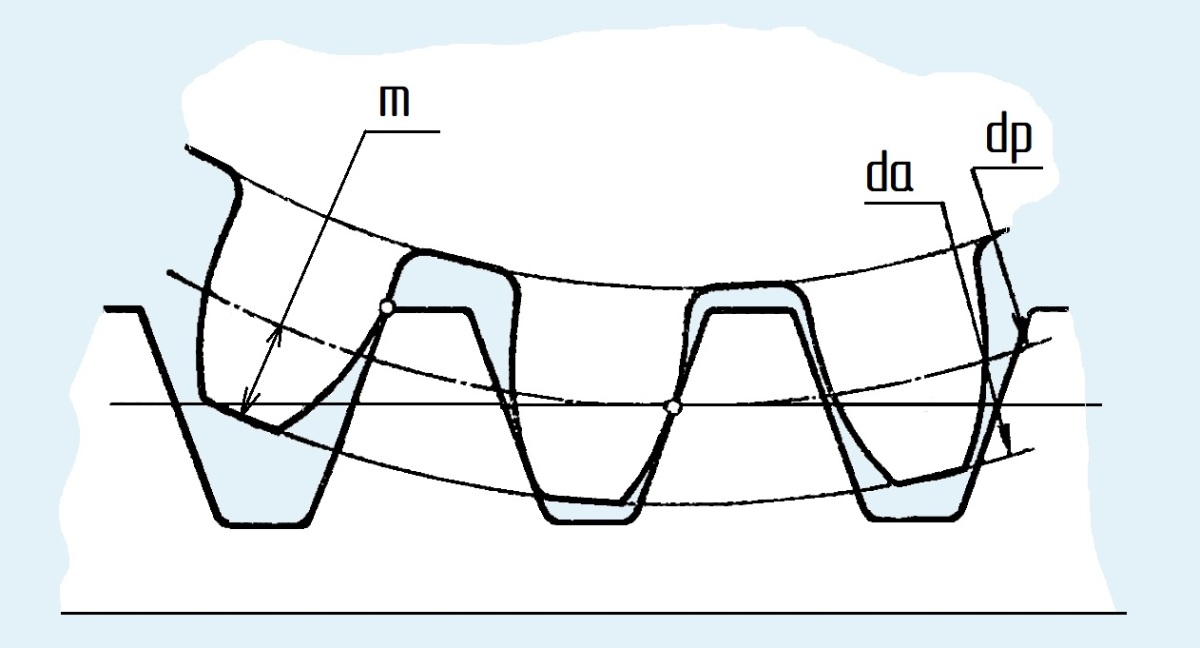

Зубчатая рейка и шестерня

Работают в паре с цилиндрическими прямозубыми шестернями. Достаточно часто такие рейки вы можете встретиь в актуаторах и механизмах открывания откатных ворот, приводах кареток станков средней точности. Применяются для построения линейных приводов, домкратов.

Для повышения рабочего усилия вы можете использовать мотор-редуктор. Используя зубчатые рейки Sati вы сможете изготовить самодельный актуатор (линейный привод).

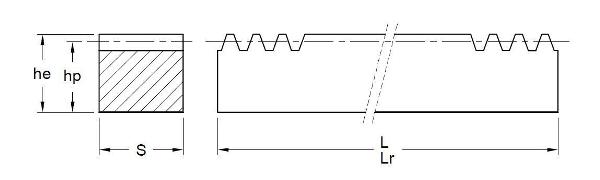

рейка стальная

Модуль,
мм

размеры
h x s, мм

длина, мм
50010002000
маркировкавес, кгмаркировкавес, кгмаркировкавес, кг
m=1 15x15 CR26050 0,82 CR26100 1,50 CR26200 3,10
m=1,5 17x17 CR27050 1,00 CR27100 2,00 CR27200 4,00
m=2 20x20 CR28050 1,40 CR28100 2,70 CR28200 5,40
m=2,5 25x25 CR29050 2,10 CR29100 4,30 CR29200 8,60
m=3 30x30 CR30050 3,10 CR30100 6,30 CR30200 12,50
m=4 22x22 CR37050 1,40 CR37100 3,25 CR37200 6,80
m=4 25x25 CR36050 1,80 CR36100 3.65 CR36200 7,30
m=4 30x30 CR33050 3,05 CR33100 6,00 CR33200 11,90
m=4 40x40 CR31050 5,50 CR31100 11,10 CR31200 22,00
m=4 цинк 30x12   CRE3012 2.35
m=5 50x50 CR32050 8,30 CR32100 17,50 CR32200 34,60
m=6 60x60 CR34050 12,65 CR34100 25,00 CR34200 51,00
m=8 80x80 CR39050 22,40 CR39100 45,00 CR39200 90,00

Вы можете купить стальные зубчатые рейки длиной 500, 1000, 2000 мм. Под заказ возможно изготовление зубчатой рейки длиной 3000 мм. Цену и сроки поставки вы можете уточнить у наших инженеров. Также вы можете скачать каталог и ознакомиться с чертежами зубчатых реек.

Заменим рейки WMH Herion, PTI, Chiaravalli, Madler. Также мы готовы предложить комплектные линейные приводы с косозубыми рейками производства Atlanta-Stober, винтовые пары и линейные актуаторы Benzlers. Для построения линейных приводов и редукторных механизмов вы также сможете купить зубчатые рулонные ремни и шкивы к ним, трапециевидные винты и ШВП, редукторы, бесшпоночные муфты, карданные валы, электродвигатели с тормозом. На нашем сайте вы найдёте каталоги в формате PDF и другую техническую информацию.
