Ремни зубчатые Bando TN10, TN15

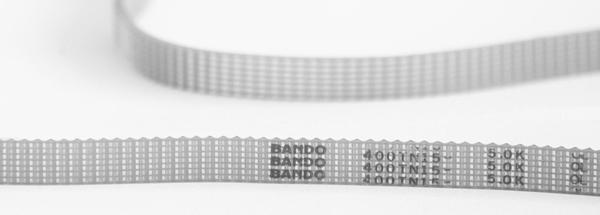

Ремень TN15 Bando



Зубчатые полиуретановые ремни для приборов и бытовой техники Bando TN10 TN15, серия Bancollan (TN type synchronous belt). Являются одной из разновидностей зубчатых ремней, имеют три варианта корда: металлический, кевларовый, полиэстеровый. Ремни имеют треугольный зуб и предназначены для использования в бытовых приборах (принтеры, сканеры, видеомагнитофоны) и в различных приборах.



Ремень TN15 TN10

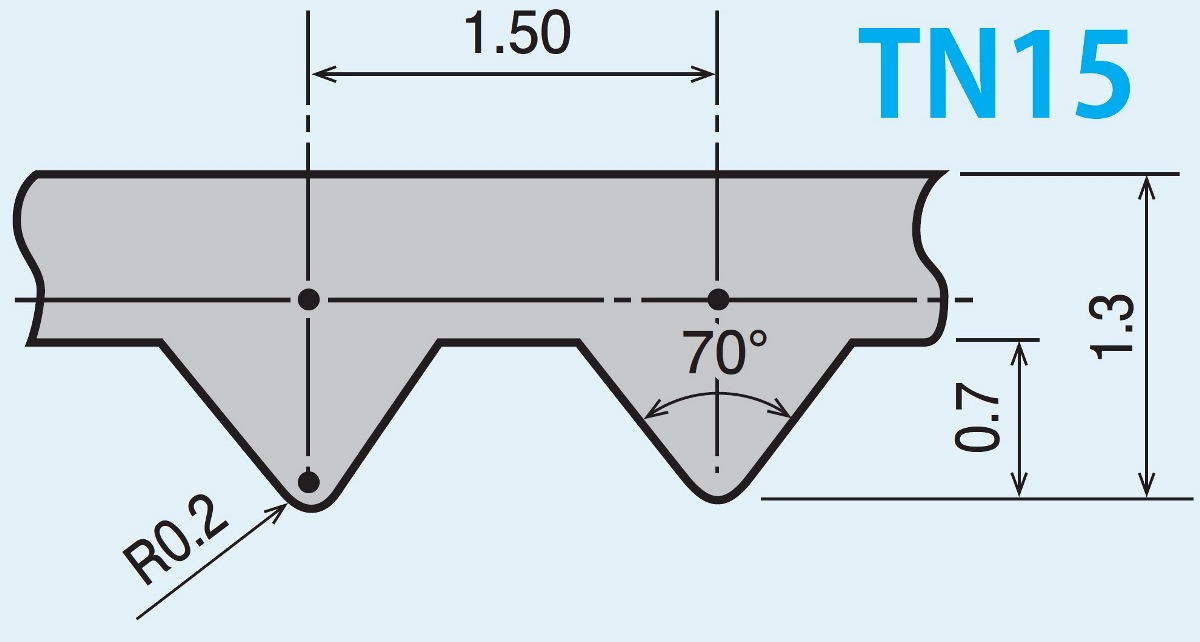

Тип ремняР, шаг ремня, мм.Н1, высота ремня, ммН2, высота зуба, мм
TN101.000.850.44
TN151.501.30.7



Маркировка ремня построена следующим образом:

82 TN15 5.0 K

где:

82 - количество зубьев ремня
TN15 - профиль и шаг зуба
5.0 - ширина ремня в миллиметрах (возможные варианты - 3, 5, 7, 10, 13 мм)
K - материал корда (вощможные варианты - К - кевлар (полиарамид), W - стальной корд, T - полиэстер)



Зубчатые ремни TN15 имеют следующие размеры:

 количество
 зубов
 Длина
 мм
 ширина, мм
 Z мм 3,0 5,0 7,0 10,0 13,0
 25 37.5 25TN15-3.0K
 25TN15-3.0T
 25TN15-5.0K
 25TN15-5.0T
 25TN15-7.0K
 25TN15-7.0T
 25TN15-10.0K
 25TN15-10.0T
 25TN15-13.0K
 25TN15-13.0T
 43 64.5 43TN15-3.0K
 43TN15-3.0T
 43TN15-5.0K
 43TN15-5.0T
 43TN15-8.0K
 43TN15-7.0T
 43TN15-10.0K
 43TN15-10.0T
 43TN15-13.0K
 43TN15-13.0T
 50 75 50TN15-3.0K
 50TN15-3.0T
 50TN15-5.0K
 50TN15-5.0T
 50TN15-7.0K
 50TN15-7.0T
 50TN15-10.0K
 50TN15-10.0T
 50TN15-13.0K
 50TN15-13.0T
 60 90 60TN15-3.0K
 60TN15-3.0T
 60TN15-5.0K
 60TN15-5.0T
 60TN15-7.0K
 60TN15-7.0T
 60TN15-10.0K
 60TN15-10.0T
 60TN15-13.0K
 60TN15-13.0T
 63 94.5 63TN15-3.0K
 63TN15-3.0T
 63TN15-5.0K
 63TN15-5.0T
 63TN15-7.0K
 63TN15-7.0T
 63TN15-10.0K
 63TN15-10.0T
 63TN15-13.0K
 63TN15-13.0T
 79 118.5 79TN15-3.0K
 79TN15-3.0T
 79TN15-3.0W
 79TN15-5.0K
 79TN15-5.0T
 79TN15-5.0W
 79TN15-7.0K
 79TN15-7.0T
 79TN15-7.0W
 79TN15-10.0K
 79TN15-10.0T
 79TN15-10.0W
 79TN15-13.0K
 79TN15-13.0T
 79TN15-13.0W
 82 123 82TN15-3.0K
 82TN15-3.0T
 82TN15-3.0W
 82TN15-5.0K
 82TN15-5.0T
 82TN15-5.0W
 82TN15-7.0K
 82TN15-7.0T
 82TN15-7.0W
 82TN15-10.0K
 82TN15-10.0T
 82TN15-10.0W
 82TN15-13.0K
 82TN15-13.0T
 82TN15-13.0W
 100 150 100TN15-3.0K
 100TN15-3.0T
 100TN15-3.0W
 100TN15-5.0K
 100TN15-5.0T
 100TN15-5.0W
 100TN15-7.0K
 100TN15-7.0T
 100TN15-7.0W
 100TN15-10.0K
 100TN15-10.0T
 100TN15-10.0W
 100TN15-13.0K
 100TN15-13.0T
 100TN15-13.0W
 110 165 110TN15-3.0K
 110TN15-3.0T
 110TN15-3.0W
 110TN15-5.0K
 110TN15-5.0T
 110TN15-5.0W
 110TN15-7.0K
 110TN15-7.0T
 110TN15-7.0W
 110TN15-10.0K
 110TN15-10.0T
 110TN15-10.0W
 110TN15-13.0K
 110TN15-13.0T
 110TN15-13.0W
 114 171 114TN15-3.0K
 114TN15-3.0T
 114TN15-3.0W
 114TN15-5.0K
 114TN15-5.0T
 114TN15-5.0W
 114TN15-7.0K
 114TN15-7.0T
 114TN15-7.0W
 114TN15-10.0K
 114TN15-10.0T
 114TN15-10.0W
 114TN15-13.0K
 114TN15-13.0T
 114TN15-13.0W
 120 180 120TN15-3.0K
 120TN15-3.0T
 120TN15-3.0W
 120TN15-5.0K
 120TN15-5.0T
 120TN15-5.0W
 120TN15-7.0K
 120TN15-7.0T
 120TN15-7.0W
 120TN15-10.0K
 120TN15-10.0T
 120TN15-10.0W
 120TN15-13.0K
 120TN15-13.0T
 120TN15-13.0W
 129 193,5 129TN15-3.0K
 129TN15-3.0T
 129TN15-3.0W
 129TN15-5.0K
 129TN15-5.0T
 129TN15-5.0W
 129TN15-7.0K
 129TN15-7.0T
 129TN15-7.0W
 129TN15-10.0K
 129TN15-10.0T
 129TN15-10.0W
 129TN15-13.0K
 129TN15-13.0T
 129TN15-13.0W
 130 195 130TN15-3.0K
 130TN15-3.0T
 130TN15-3.0W
 130TN15-5.0K
 130TN15-5.0T
 130TN15-5.0W
 130TN15-7.0K
 130TN15-7.0T
 130TN15-7.0W
 130TN15-10.0K
 130TN15-10.0T
 130TN15-10.0W
 130TN15-13.0K
 130TN15-13.0T
 130TN15-13.0W
 131 196,5 131TN15-3.0K
 131TN15-3.0T
 131TN15-3.0W
 131TN15-5.0K
 131TN15-5.0T
 131TN15-5.0W
 131TN15-7.0K
 131TN15-7.0T
 131TN15-7.0W
 131TN15-10.0K
 131TN15-10.0T
 131TN15-10.0W
 131TN15-13.0K
 131TN15-13.0T
 131TN15-13.0W
 140 210 140TN15-3.0K
 140TN15-3.0T
 140TN15-3.0W
 140TN15-5.0K
 140TN15-5.0T
 140TN15-5.0W
 140TN15-7.0K
 140TN15-7.0T
 140TN15-7.0W
 140TN15-10.0K
 140TN15-10.0T
 140TN15-10.0W
 140TN15-13.0K
 140TN15-13.0T
 140TN15-13.0W
 150 225 150TN15-3.0K
 150TN15-3.0T
 150TN15-3.0W
 150TN15-5.0K
 150TN15-5.0T
 150TN15-5.0W
 150TN15-7.0K
 150TN15-7.0T
 150TN15-7.0W
 150TN15-10.0K
 150TN15-10.0T
 150TN15-10.0W
 150TN15-13.0K
 150TN15-13.0T
 150TN15-13.0W
 157 235,5 157TN15-3.0K
 157TN15-3.0T
 157TN15-3.0W
 157TN15-5.0K
 157TN15-5.0T
 157TN15-5.0W
 157TN15-7.0K
 157TN15-7.0T
 157TN15-7.0W
 157TN15-10.0K
 157TN15-10.0T
 157TN15-10.0W
 157TN15-13.0K
 157TN15-13.0T
 157TN15-13.0W
 160 240 160TN15-3.0K
 160TN15-3.0T
 160TN15-3.0W
 160TN15-5.0K
 160TN15-5.0T
 160TN15-5.0W
 160TN15-7.0K
 160TN15-7.0T
 160TN15-7.0W
 160TN15-10.0K
 160TN15-10.0T
 160TN15-10.0W
 160TN15-13.0K
 160TN15-13.0T
 160TN15-13.0W
 170 255 170TN15-3.0K
 170TN15-3.0T
 170TN15-3.0W
 170TN15-5.0K
 170TN15-5.0T
 170TN15-5.0W
 170TN15-7.0K
 170TN15-7.0T
 170TN15-7.0W
 170TN15-10.0K
 170TN15-10.0T
 170TN15-10.0W
 170TN15-13.0K
 170TN15-13.0T
 170TN15-13.0W
 180 270 180TN15-3.0K
 180TN15-3.0T
 180TN15-3.0W
 180TN15-5.0K
 180TN15-5.0T
 180TN15-5.0W
 180TN15-7.0K
 180TN15-7.0T
 180TN15-7.0W
 180TN15-10.0K
 180TN15-10.0T
 180TN15-10.0W
 180TN15-13.0K
 180TN15-13.0T
 180TN15-13.0W
 186 279 186TN15-3.0K
 186TN15-3.0T
 186TN15-3.0W
 186TN15-5.0K
 186TN15-5.0T
 186TN15-5.0W
 186TN15-7.0K
 186TN15-7.0T
 186TN15-7.0W
 186TN15-10.0K
 186TN15-10.0T
 186TN15-10.0W
 186TN15-13.0K
 186TN15-13.0T
 186TN15-13.0W
 190 285 190TN15-3.0K
 190TN15-3.0T
 190TN15-3.0W
 190TN15-5.0K
 190TN15-5.0T
 190TN15-5.0W
 190TN15-7.0K
 190TN15-7.0T
 190TN15-7.0W
 190TN15-10.0K
 190TN15-10.0T
 190TN15-10.0W
 190TN15-13.0K
 190TN15-13.0T
 190TN15-13.0W
 192 288 192TN15-3.0K
 192TN15-3.0T
 192TN15-3.0W
 192TN15-5.0K
 192TN15-5.0T
 192TN15-5.0W
 192TN15-7.0K
 192TN15-7.0T
 192TN15-7.0W
 192TN15-10.0K
 192TN15-10.0T
 192TN15-10.0W
 192TN15-13.0K
 192TN15-13.0T
 192TN15-13.0W
 196 294 196TN15-3.0K
 196TN15-3.0T
 196TN15-3.0W
 196TN15-5.0K
 196TN15-5.0T
 196TN15-5.0W
 196TN15-7.0K
 196TN15-7.0T
 196TN15-7.0W
 196TN15-10.0K
 196TN15-10.0T
 196TN15-10.0W
 196TN15-13.0K
 196TN15-13.0T
 196TN15-13.0W
 200 300 200TN15-3.0K
 200TN15-3.0T
 200TN15-3.0W
 200TN15-5.0K
 200TN15-5.0T
 200TN15-5.0W
 200TN15-7.0K
 200TN15-7.0T
 200TN15-7.0W
 200TN15-10.0K
 200TN15-10.0T
 200TN15-10.0W
 200TN15-13.0K
 200TN15-13.0T
 200TN15-13.0W
 220 330 220TN15-3.0K
 220TN15-3.0T
 220TN15-3.0W
 220TN15-5.0K
 220TN15-5.0T
 220TN15-5.0W
 220TN15-7.0K
 220TN15-7.0T
 220TN15-7.0W
 220TN15-10.0K
 220TN15-10.0T
 220TN15-10.0W
 220TN15-13.0K
 220TN15-13.0T
 220TN15-13.0W
 230 345 230TN15-3.0K
 230TN15-3.0T
 230TN15-3.0W
 230TN15-5.0K
 230TN15-5.0T
 230TN15-5.0W
 230TN15-7.0K
 230TN15-7.0T
 230TN15-7.0W
 230TN15-10.0K
 230TN15-10.0T
 230TN15-10.0W
 230TN15-13.0K
 230TN15-13.0T
 230TN15-13.0W
 240 360 240TN15-3.0K
 240TN15-3.0T
 240TN15-3.0W
 240TN15-5.0K
 240TN15-5.0T
 240TN15-5.0W
 240TN15-7.0K
 240TN15-7.0T
 240TN15-7.0W
 240TN15-10.0K
 240TN15-10.0T
 240TN15-10.0W
 240TN15-13.0K
 240TN15-13.0T
 240TN15-13.0W
 250 375 250TN15-3.0K
 250TN15-3.0T
 250TN15-3.0W
 250TN15-5.0K
 250TN15-5.0T
 250TN15-5.0W
 250TN15-7.0K
 250TN15-7.0T
 250TN15-7.0W
 250TN15-10.0K
 250TN15-10.0T
 250TN15-10.0W
 250TN15-13.0K
 250TN15-13.0T
 250TN15-13.0W
 260 390 260TN15-3.0K
 260TN15-3.0T
 260TN15-3.0W
 260TN15-5.0K
 260TN15-5.0T
 260TN15-5.0W
 260TN15-7.0K
 260TN15-7.0T
 260TN15-7.0W
 260TN15-10.0K
 260TN15-10.0T
 260TN15-10.0W
 260TN15-13.0K
 260TN15-13.0T
 260TN15-13.0W
 270 405 270TN15-3.0K
 270TN15-3.0T
 270TN15-3.0W
 270TN15-5.0K
 270TN15-5.0T
 270TN15-5.0W
 270TN15-7.0K
 270TN15-7.0T
 270TN15-7.0W
 270TN15-10.0K
 270TN15-10.0T
 270TN15-10.0W
 270TN15-13.0K
 270TN15-13.0T
 270TN15-13.0W
 271 406,5 271TN15-3.0K
 271TN15-3.0T
 271TN15-3.0W
 271TN15-5.0K
 271TN15-5.0T
 271TN15-5.0W
 271TN15-7.0K
 271TN15-7.0T
 271TN15-7.0W
 271TN15-10.0K
 271TN15-10.0T
 271TN15-10.0W
 271TN15-13.0K
 271TN15-13.0T
 271TN15-13.0W
 290 435 290TN15-3.0K
 290TN15-3.0T
 290TN15-3.0W
 290TN15-5.0K
 290TN15-5.0T
 290TN15-5.0W
 290TN15-7.0K
 290TN15-7.0T
 290TN15-7.0W
 290TN15-10.0K
 290TN15-10.0T
 290TN15-10.0W
 290TN15-13.0K
 290TN15-13.0T
 290TN15-13.0W
 298 447 298TN15-3.0K
 298TN15-3.0T
 298TN15-3.0W
 298TN15-5.0K
 298TN15-5.0T
 298TN15-5.0W
 298TN15-7.0K
 298TN15-7.0T
 298TN15-7.0W
 298TN15-10.0K
 298TN15-10.0T
 298TN15-10.0W
 298TN15-13.0K
 298TN15-13.0T
 298TN15-13.0W
 300 450 300TN15-3.0K
 300TN15-3.0T
 300TN15-3.0W
 300TN15-5.0K
 300TN15-5.0T
 300TN15-5.0W
 300TN15-7.0K
 300TN15-7.0T
 300TN15-7.0W
 300TN15-10.0K
 300TN15-10.0T
 300TN15-10.0W
 300TN15-13.0K
 300TN15-13.0T
 300TN15-13.0W
 310 465 310TN15-3.0K
 310TN15-3.0T
 310TN15-3.0W
 310TN15-5.0K
 310TN15-5.0T
 310TN15-5.0W
 310TN15-7.0K
 310TN15-7.0T
 310TN15-7.0W
 310TN15-10.0K
 310TN15-10.0T
 310TN15-10.0W
 310TN15-13.0K
 310TN15-13.0T
 310TN15-13.0W
 320 480 320TN15-3.0K
 320TN15-3.0T
 320TN15-3.0W
 320TN15-5.0K
 320TN15-5.0T
 320TN15-5.0W
 320TN15-7.0K
 320TN15-7.0T
 320TN15-7.0W
 320TN15-10.0K
 320TN15-10.0T
 320TN15-10.0W
 320TN15-13.0K
 320TN15-13.0T
 320TN15-13.0W
 330 495 330TN15-3.0K
 330TN15-3.0T
 330TN15-3.0W
 330TN15-5.0K
 330TN15-5.0T
 330TN15-5.0W
 330TN15-7.0K
 330TN15-7.0T
 330TN15-7.0W
 330TN15-10.0K
 330TN15-10.0T
 330TN15-10.0W
 330TN15-13.0K
 330TN15-13.0T
 330TN15-13.0W
 334 501 334TN15-3.0K
 334TN15-3.0T
 334TN15-3.0W
 334TN15-5.0K
 334TN15-5.0T
 334TN15-5.0W
 334TN15-7.0K
 334TN15-7.0T
 334TN15-7.0W
 334TN15-10.0K
 334TN15-10.0T
 334TN15-10.0W
 334TN15-13.0K
 334TN15-13.0T
 334TN15-13.0W
 339 508,5 339TN15-3.0K
 339TN15-3.0T
 339TN15-3.0W
 339TN15-5.0K
 339TN15-5.0T
 339TN15-5.0W
 339TN15-7.0K
 339TN15-7.0T
 339TN15-7.0W
 339TN15-10.0K
 339TN15-10.0T
 339TN15-10.0W
 339TN15-13.0K
 339TN15-13.0T
 339TN15-13.0W
 340 510 340TN15-3.0K
 340TN15-3.0T
 340TN15-3.0W
 340TN15-5.0K
 340TN15-5.0T
 340TN15-5.0W
 340TN15-7.0K
 340TN15-7.0T
 340TN15-7.0W
 340TN15-10.0K
 340TN15-10.0T
 340TN15-10.0W
 340TN15-13.0K
 340TN15-13.0T
 340TN15-13.0W
 350 525 350TN15-3.0K
 350TN15-3.0T
 350TN15-3.0W
 350TN15-5.0K
 350TN15-5.0T
 350TN15-5.0W
 350TN15-7.0K
 350TN15-7.0T
 350TN15-7.0W
 350TN15-10.0K
 350TN15-10.0T
 350TN15-10.0W
 350TN15-13.0K
 350TN15-13.0T
 350TN15-13.0W
 360 540 360TN15-3.0K
 360TN15-3.0T
 360TN15-3.0W
 360TN15-5.0K
 360TN15-5.0T
 360TN15-5.0W
 360TN15-7.0K
 360TN15-7.0T
 360TN15-7.0W
 360TN15-10.0K
 360TN15-10.0T
 360TN15-10.0W
 360TN15-13.0K
 360TN15-13.0T
 360TN15-13.0W
 370 555 370TN15-3.0K
 370TN15-3.0T
 370TN15-3.0W
 370TN15-5.0K
 370TN15-5.0T
 370TN15-5.0W
 370TN15-7.0K
 370TN15-7.0T
 370TN15-7.0W
 370TN15-10.0K
 370TN15-10.0T
 370TN15-10.0W
 370TN15-13.0K
 370TN15-13.0T
 370TN15-13.0W
 380 570 380TN15-3.0K
 380TN15-3.0T
 380TN15-3.0W
 380TN15-5.0K
 380TN15-5.0T
 380TN15-5.0W
 380TN15-7.0K
 380TN15-7.0T
 380TN15-7.0W
 380TN15-10.0K
 380TN15-10.0T
 380TN15-10.0W
 380TN15-13.0K
 380TN15-13.0T
 380TN15-13.0W
 390 585 390TN15-3.0K
 390TN15-3.0T
 390TN15-3.0W
 390TN15-5.0K
 390TN15-5.0T
 390TN15-5.0W
 390TN15-7.0K
 390TN15-7.0T
 390TN15-7.0W
 390TN15-10.0K
 390TN15-10.0T
 390TN15-10.0W
 390TN15-13.0K
 390TN15-13.0T
 390TN15-13.0W
 400 600 400TN15-3.0K
 400TN15-3.0T
 400TN15-3.0W
 400TN15-5.0K
 400TN15-5.0T
 400TN15-5.0W
 400TN15-7.0K
 400TN15-7.0T
 400TN15-7.0W
 400TN15-10.0K
 400TN15-10.0T
 400TN15-10.0W
 400TN15-13.0K
 400TN15-13.0T
 400TN15-13.0W
 421 631,5 421TN15-3.0K
 421TN15-3.0T
 421TN15-3.0W
 421TN15-5.0K
 421TN15-5.0T
 421TN15-5.0W
 421TN15-7.0K
 421TN15-7.0T
 421TN15-7.0W
 421TN15-10.0K
 421TN15-10.0T
 421TN15-10.0W
 421TN15-13.0K
 421TN15-13.0T
 421TN15-13.0W
 441 661,5 441TN15-3.0K
 441TN15-3.0T
 441TN15-3.0W
 441TN15-5.0K
 441TN15-5.0T
 441TN15-5.0W
 441TN15-7.0K
 441TN15-7.0T
 441TN15-7.0W
 441TN15-10.0K
 441TN15-10.0T
 441TN15-10.0W
 441TN15-13.0K
 441TN15-13.0T
 441TN15-13.0W
 460 690 460TN15-3.0K
 460TN15-3.0T
 460TN15-3.0W
 460TN15-5.0K
 460TN15-5.0T
 460TN15-5.0W
 460TN15-7.0K
 460TN15-7.0T
 460TN15-7.0W
 460TN15-10.0K
 460TN15-10.0T
 460TN15-10.0W
 460TN15-13.0K
 460TN15-13.0T
 460TN15-13.0W
 480 720 480TN15-3.0K
 480TN15-3.0T
 480TN15-3.0W
 480TN15-5.0K
 480TN15-5.0T
 480TN15-5.0W
 480TN15-7.0K
 480TN15-7.0T
 480TN15-7.0W
 480TN15-10.0K
 480TN15-10.0T
 480TN15-10.0W
 480TN15-13.0K
 480TN15-13.0T
 480TN15-13.0W
 481 721,5 481TN15-3.0K
 481TN15-3.0T
 481TN15-3.0W
 481TN15-5.0K
 481TN15-5.0T
 481TN15-5.0W
 481TN15-7.0K
 481TN15-7.0T
 481TN15-7.0W
 481TN15-10.0K
 481TN15-10.0T
 481TN15-10.0W
 481TN15-13.0K
 481TN15-13.0T
 481TN15-13.0W
 828 1242 828TN15-3.0K
 828TN15-3.0T
 828TN15-3.0W
 828TN15-5.0K
 828TN15-5.0T
 828TN15-5.0W
 828TN15-7.0K
 828TN15-7.0T
 828TN15-7.0W
 828TN15-10.0K
 828TN15-10.0T
 828TN15-10.0W
 828TN15-13.0K
 828TN15-13.0T
 828TN15-13.0W



Заменим ремни Unitta, MYRIDYNE.







Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua



каталоги скачать



Зубчатые ремни Bando TN Bancollan
Epson, Canon, Xerox, HP
Каталог приводных ремней Bando
Unitta TN10, TN15
