Червячный редуктор с двумя выходными валами

редуктор

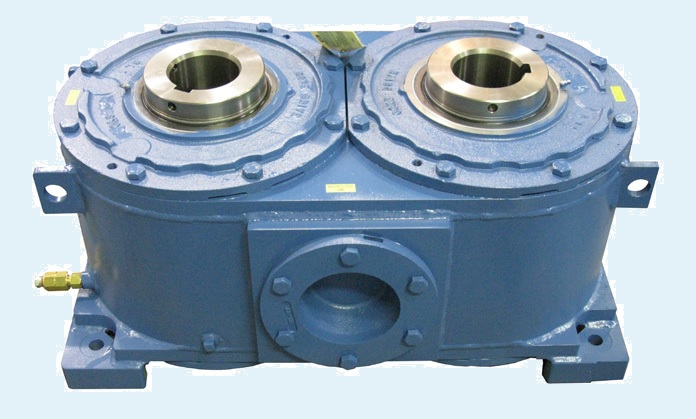

Червячный редуктор Duodrive с двумя выходными валами. Производится комнанией Cone Drive, США, входящей в состав компании David Brown. Редуктор имеет два выходных вала, вращающихся во встречном направлении.

В первую очередь червячный двухвальный редуктор нашёл применение в металлургической промышленности как редуктор прокатного стана. Червячная передача обеспечивает плавность хода, а два спаренных червячных колеса обеспечивают синхронность работы. Редукторы имеют дюймовые присоединительные размеры.

двойной червячный редуктор

 маркировка редуктора C.D. (дюймы) A (дюймы) B (дюймы) K (дюймы) P (дюймы)
 Duodrive D20 2,00 10.5 3.625 0.6875 1.125
 Duodrive D25 2,50 12.8 4.250 0.750 1.250
 Duodrive D30 3,00 16.0 4.750 1.000 1.500
 Duodrive D35 3,50 17.5 5.370 1.1875 1.875
 Duodrive D40 4,00 20.0 6.000 1.500 2.250
 Duodrive D50 5,00 23.7 6.875 1.500 2.750
 Duodrive D60 6,00 27.5 7.750 1.750 3.250
 Duodrive D70 7,00 31.3 9.000 1.850 3.375
 Duodrive D80 8,00 36.3 10.000 2.000 3.500
 Duodrive D100 10,00 44.7 12.000 2.375 4.000
 Duodrive D120 12,00 53.3 14.500 3.000 5.497
 Duodrive D150 изготавливаются исключительно по спецзаказу
 Duodrive D180
 Duodrive D220
 Duodrive D240

сдвоенный червячный редуктор

Достаточно часто редукторы Cone Drive Duodrive работают вместе с понижающим мотор-редуктором на входе и с карданными валами на выходной ступени. Для смазки червячных редукторов используются масла с повышенной вязкостью. При построении приводов прокатных станов и металургического оборудования вы можете купить жёсткие и эластичные муфты, червячные редукторы различных типов: Sati VP, Sati VTS, Benzlers BS, David Brown mid, Cone Drive HP, MiniMotor, Stober antriebstechnik.
На нашем сайте вы найдёте PDF-каталоги и другую вспомогательную техническую информацию.
