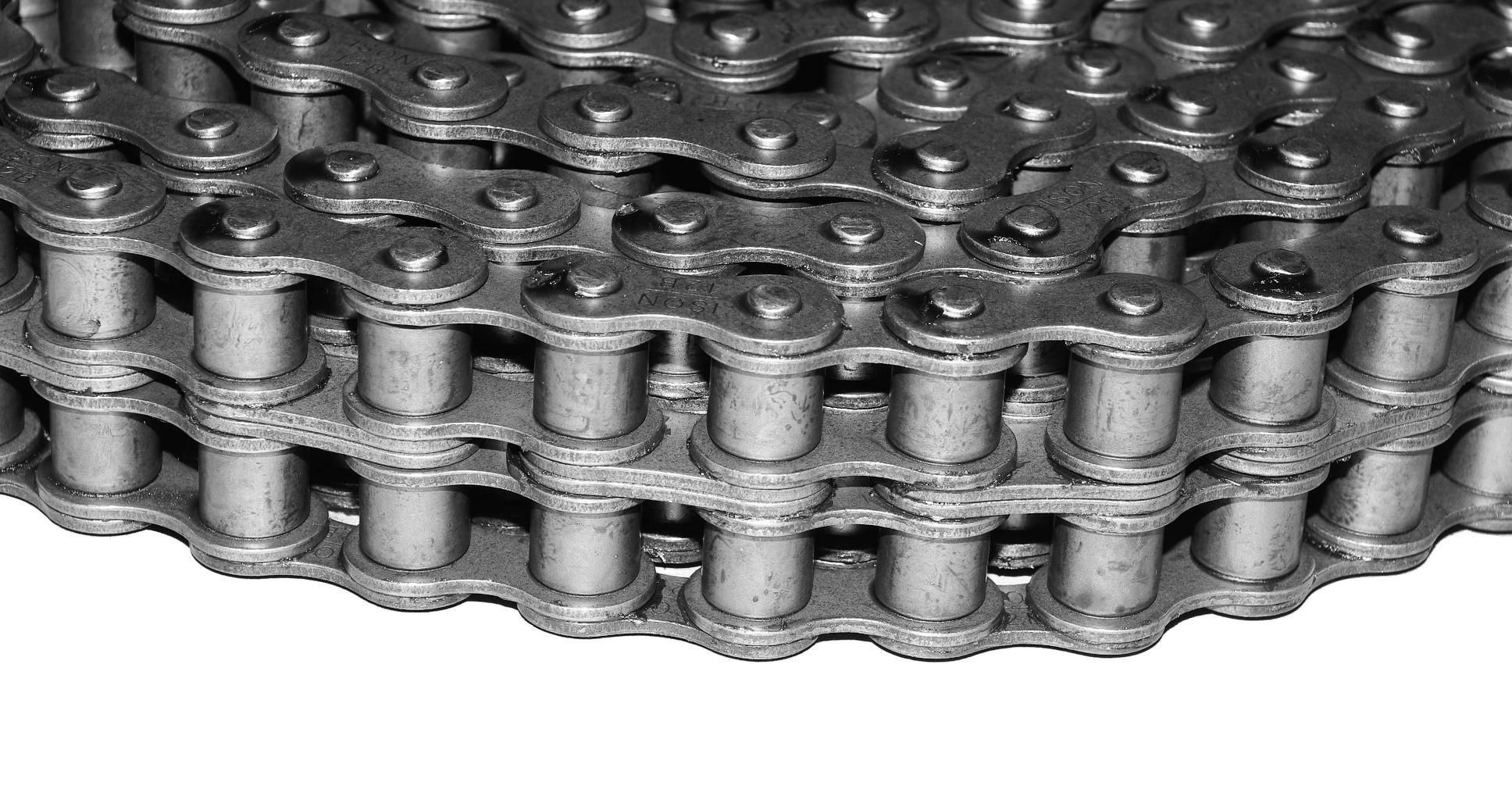

Приводные цепи двухрядные KettenWulf, Германия, Regina, Италия, Sedis, Франция, Rexnord, Германия, Renold, Англия от официального представителя в Украине. Как правило, приводные цепи работают на невысоких скоростях и предназначены для передачи движения с мотор-редуктора на оборудование.

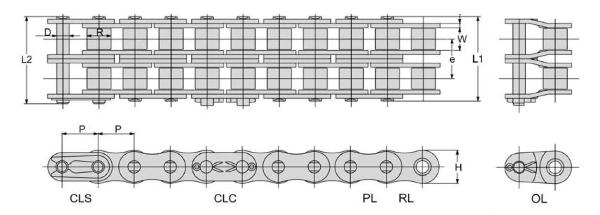

Двухрядные цепи американского стандарта DIN 8188 имеют следующие размеры:
Марка цепи | Шаг | Ширина | Диаметр ролика | Диаметр пальца | пластина | шаг по оси | Вес | ||
ISO | Regina | ГОСТ 13568-75 | P | W | R | D | T/t | e | |
04C-2 | A25-2 | 6,35 | 3,18 | 3,30 | 2,31 | 0,8/0,7 | 6,40 | 0,25 | |
06C-2 | A35-2 | 9,525 | 4,77 | 5,08 | 3,58 | 1,27 | 10,13 | 0,66 | |
08A-2 | A40-2 | 12,7 | 7,85 | 7,92 | 3,98 | 1,53 | 14,38 | 1,20 | |
10A-2 | A50-2 | 15,875 | 9,40 | 10,16 | 5,09 | 2,00 | 18,11 | 2,00 | |
12A-2 | A60-2 | 2ПР-19,05-6400 | 19,05 | 12,57 | 11,91 | 5,96 | 2,30 | 22,78 | 2,84 |
- | A60H-2 | 19,05 | 12,57 | 11,91 | 5,96 | 3,15 | 26,30 | 3,40 | |
16A-2 | A80-2 | 2ПР-19,05-6400 | 25,4 | 15,75 | 15,88 | 7,94 | 3,15 | 29,29 | 5,09 |
- | A80H-2 | 25,4 | 15,75 | 15,88 | 7,94 | 3,80 | 32,80 | 5,91 | |
20A-2 | A100-2 | 2ПР-31,75-17700 | 31,75 | 18,90 | 19,05 | 9,54 | 3,80 | 35,76 | 7,68 |
A100H-2 | 31,75 | 18,90 | 19,05 | 9,54 | 4,60 | 39,45 | 8,64 | ||
24A-2 | A120-2 | 2ПР-38,1-25400 | 38,1 | 25,22 | 22,23 | 11,11 | 4,60 | 45,44 | 11,22 |
- | A120H-2 | 38,1 | 25,22 | 22,23 | 11,11 | 5,45 | 49,20 | 12,88 | |
28A-2 | A140-2 | 2ПР-44,45-34480 | 44,45 | 25,22 | 25,40 | 12,71 | 5,45 | 48,87 | 14,74 |
A140H-2 | 44,45 | 25,22 | 25,40 | 12,71 | 6,15 | 52,60 | 16,70 | ||
32A-2 | A160-2 | 2ПР-50,8-45360 | 50,8 | 31,55 | 28,58 | 14,29 | 6,15 | 58,55 | 19,31 |
- | A160H-2 | 50,8 | 31,55 | 28,58 | 14,29 | 7,00 | 61,80 | 20,65 | |
36A-2 | A180-2 | 57,15 | 35,48 | 35,71 | 17,46 | 7,00 | 65,84 | 26,36 | |
40A-2 | A200-2 | 63,5 | 37,85 | 39,68 | 19,85 | 7,80 | 71,55 | 31,76 | |
- | A200H-2 | 63,5 | 37,85 | 39,68 | 19,85 | 9,50 | 78,30 | 35,05 | |
- | A64S | 63,5 | 37,85 | 39,68 | 22,20 | 9,50 | 78,30 | 38,46 | |
48A-2 | A240-2 | 76,2 | 47,35 | 47,63 | 23,81 | 9,50 | 87,83 | 47,70 |
Индекс "Н" в маркировке цепи обозначает то, что цепь усиленная. При этом размеры ролика сохраняются те же, поэтому усиленная цепь может использоваться на стандартной звёздочке.
Вы можете купить цепи со склада в Киеве и под заказ. Поможем найти альтернативу цепи Wippermann, Tsubaki, Rexnord, CanAm, Diamond Chain, Drives, Fenner, Даугавпиллс, JD, Drag, ISON, Ferlacher Ketten, FB, Andy Mark, Peer chain company, Emerson, Morse, Hale Brothers, Craft, Kana, Kobo, Pulton, RK, RC, SKF. Цепи американского стандарта могут поставляться отрезками по 5 метров или по 3,048 метра (10 футов), в комплекте с каждым отрезком поставляется соединительное звено (замок цепи), для изготовления цепи нужной длины вы можете воспользоваться инструментом для разборки цепи.

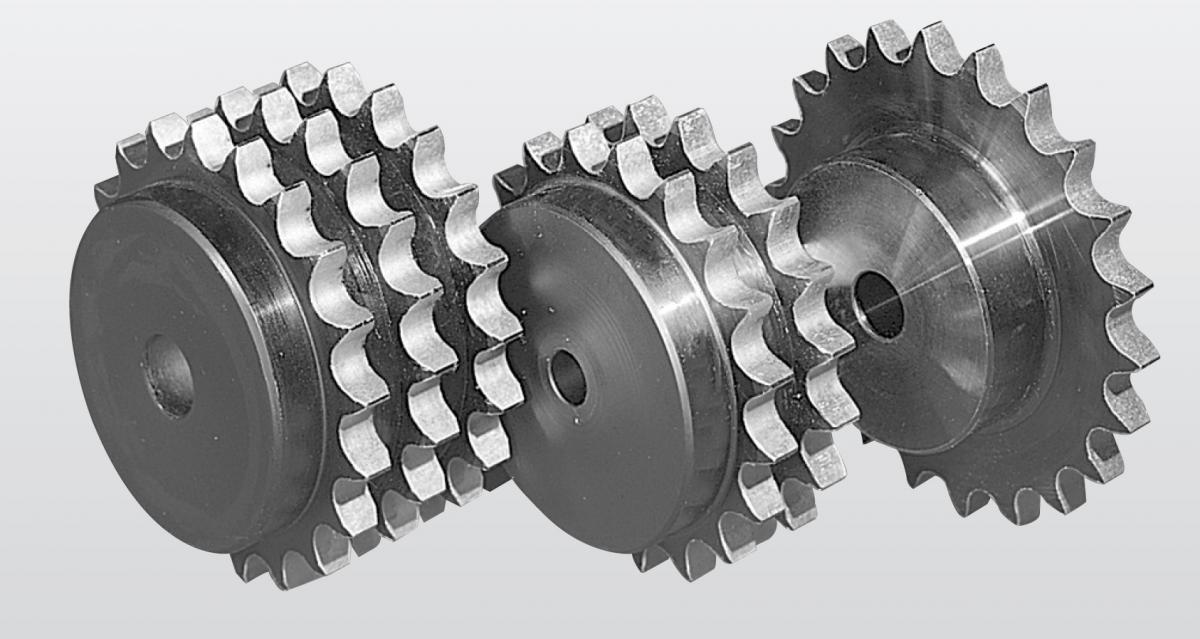

В комплекте с цепями вы сможете приобрести соединительные звенья, звёздочки, натяжители и направляющие цепей. Для работы в агрессивных средах рекомендуем использовать нержавеющие цепи и цепи с антикорозионным покрытием (оцинкованные, никелированные). Специалисты нашей компании смогут провести для вас расчёт цепной передачи и подберут оптимальные комплектующие.
