Рулонные зубчатые ремни Bando

ремень зубчатый

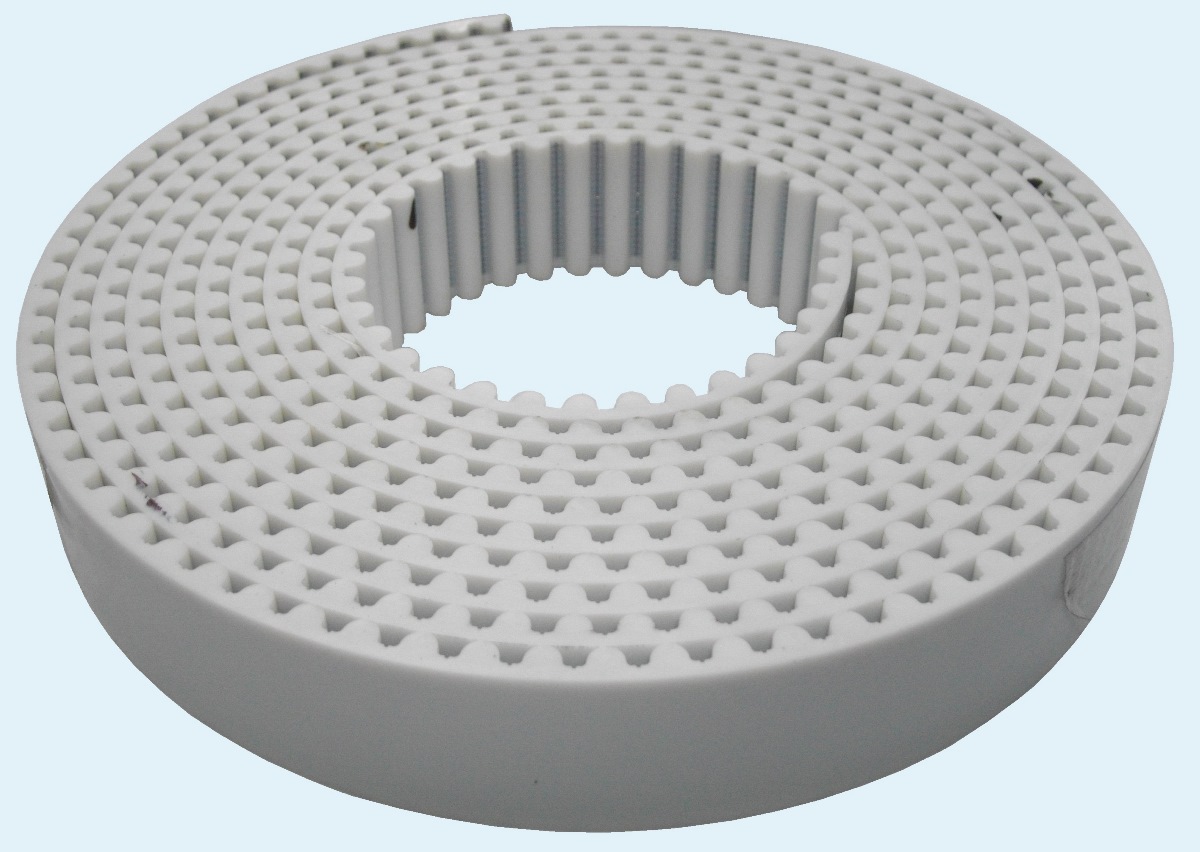

Разомкнутые зубчатые ремни Bando получили широкое распространение в линейных приводах. Преимуществом такого ремня является то, что он можеть иметь длину заметно большую, нежели замкнутые ремни. В приводах с возпратно-поступательным движением рабочего органа это является очент важным фактором. Для закрепления ремня используются специальные соединительные пластины.

Готовы предложить следующие типы ремней:

Резиновые
- метрические S2M, S3M, S4.5M, S5M, S5M. S8M
- дюймовые XL, L, H, MXL

Полиуретановые
- метрические S2M, S3M, S5M, T5, T10, AT5, AT10, T20 5M, 8M, 14M, RPP8M, RPP14M
- дюймовые XL, L, H,



optibelt

 профиль ремняшаг зуба, мм стандартная ширина, мм
 резина с кордом из стекловолокна
 XL 5.08 трапециевидный 6.3; 7.9; 9.4; 12.7; 19.05
 L 9.525 трапециевидный 12.7; 19.05; 25.4
 H 12.7 трапециевидный 12.7; 19.05; 25.4, 38.1; 50.8; 76.2;
 S2M 2.0 полукруглый 5; 6; 7; 8; 10
 S3M 3.0 полукруглый 5; 6; 8; 10; 12; 15
 S4.5M 4.5 полукруглый 6; 10;
 S5M 5.0 полукруглый 8; 10; 12; 15; 20; 25
 S8M 8.0 полукруглый 10; 12; 15; 20; 25; 30; 50
 полиуретан с металлическим кордом
 T2,5 2,5 трапециевидный 10; 16; 25
 T5 5,0 трапециевидный 6, 8, 10, 12, 16, 20, 25, 32, 50, 75, 100
 T10 10,0 трапециевидный 12, 16, 20, 25, 32, 40, 50, 75, 100, 150, 200
 T20 20,0 трапециевидный 25, 32, 50, 75, 100, 125, 150
 AT3 3,0 трапециевидный 10, 20, 25
 AT5 5,0 трапециевидный 6, 10, 16, 20, 25, 32, 50, 75, 100
 AT10 10,0 трапециевидный 16, 20, 25, 32, 50, 75, 100, 120, 150
 AT20 20,0 трапециевидный 25, 32, 50, 75, 100, 120, 150, 200
 HTD 3M 3,0 полукруглый 10, 20, 25, 50
 HTD 5M (MTD5, RPP5, STD5) 5,0 полукруглый 10, 15, 25, 30, 50
 HTD 8M (MTD8, RPP8, STD8) 8,0 полукруглый 10, 15, 20, 30, 50, 85, 100
 HTD 14M (MTD14, RPP14, STD14) 14,0 полукруглый 25, 40, 55, 85, 100, 115, 150
 MXL 2.032 трапециевидный 4.3; 9.4, 12.7;
 XL 5.08 трапециевидный 6.4; 7.9; 9.4, 12.7; 19.05; 25.4; 50.8;
 L 9.525 трапециевидный 9.4; 12.7; 19.05; 25.4; 38.1; 50.8;
 H 12.7 трапециевидный 12.7; 19.05; 25.4; 38.1; 50.8; 76.2
 XH 22.225 трапециевидный 12.7; 25.4; 38.1; 50.8; 76.2; 101.6; 152.4



открытый зубчатый ремень

 Производитель - Бандо, Япония, Sati, Megadyne - Италия, Brecoflex, Германия. Высокое качество, адекватная цена. Сможем предложить альтернативу ремням Optibelt, Contitech, Gates, Mitsuboshi, Fenner.

Профиль зуба открытых зубчатых ремней полностью идентичен профилю замкнутых зубчатых ремней, поэтому в приводах используются стандартные зубчатые шкивы, в том числе и шкивы с монтажом на коническую втулку. Для закрепления концов ремня в приводе вы можете купить фиксирующие планки зубчатых ремней. Полностью комплектный привод вы сможете построить, используя мотор-редукторы Benzlers или планетарные сервоприводы Stober.
