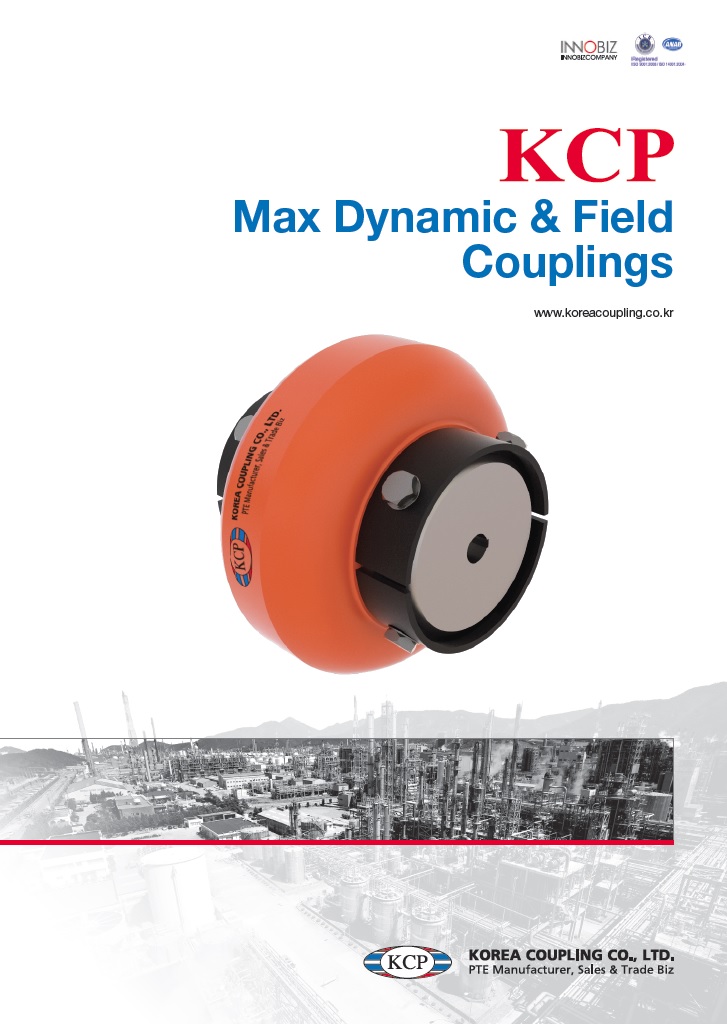

Торовая муфта KCP Max Field с разъёмным полиуретановым эластичным элементом. По конструктивному исполнению и размерам аналогична муфтам Rex Viva (Rexnord, Falk), и конструктивно близка к муфтам Rex Omega, Desch Flex, Stromag Periflex. Используется муфта Max Dynamic (как и все эластичные муфты) для соединения валов электродвигателей, редукторов, мотор-редукторов, насосов, сервоприводов.
К преимуществам муфты KCP Max Field относится возможность компенсировать большие погрешности размещеня валов, вибрации, пульсации нагрузки. В случае катастрофического возрастания нагрузки происходит разрушение эластичного элемента муфты, таким образом, муфта выступает в роли предохранительной муфты, препятствуя полному разрушению механизма. Благодяря тому, что эластичный элемент выполнен из двух раздельных половин, монтаж и обслуживание муфты достаточно простое и удобное.
Из конструктивных исполнений муфты KCP Max Field необходимо выделить 2 основных разновидности, "короткая", и "длинная".
Основные размеры "короткого" KF исполнения муфты KCP Max Field^
типоразмер муфты | A, mm | D, mm | B, mm | альтернативная маркировка |
KCP Max Field KF 110 | 110 | 60 | 96 - 128 | 7392646, Rex-Viva V110 |
KCP Max Field KF 125 | 120 | 70 | 97 - 130 | 7392650, Rex-Viva V125 |
KCP Max Field KF 130 | 131 | 80 | 95 - 131 | 7392654, Rex-Viva V130 |
KCP Max Field KF 150 | 150 | 95 | 111 - 159 | 7392656, Rex-Viva V150 |
KCP Max Field KF 170 | 168 | 95 | 111 - 159 | 7392658, Rex-Viva V170 |
KCP Max Field KF 190 | 190 | 117 | 113 - 161 | 7392662, Rex-Viva V190 |
KCP Max Field KF 215 | 216 | 140 | 132 - 192 | 7392666, Rex-Viva V215 |
KCP Max Field KF 245 | 245 | 171 | 136 - 203 | 7392670, Rex-Viva V245 |
KCP Max Field KF 290 | 290 | 215 | 154 - 240 | 7392674, Rex-Viva V290 |
KCP Max Field KF 365 | 365 | 235 | 200 - 311 | 7392678, Rex-Viva V365 |
KCP Max Field KF 425 | 425 | 286 | 247 - 361 | 7392682, Rex-Viva V425 |
KCP Max Field KF 460 | 460 | 302 | 267 - 380 | 7392686, Rex-Viva V460 |
Для комплектации приводов и построения редукторных механизмов вы сможете купить со склада клиновые шкивы SPZ, SPA, SPB, SPC, приводные ремни XPZ, XPA, XPB, XPC, двухскоростные электродвигатели, электродвигатели с тормозом и тормозные катушки к ним, приводные роликовые цепи, звёздочки цепей, зубчатые рейки, винтовые домкраты, конические угловые редукторы, обгонные муфты, частотные преобразователи.
На страницах нашего сайта вы найдёте PDF-каталоги и другую вспомогательную техническую информацию. За техническими консультациями вы можете обратиться по электронной почте к нашим инженерам.
