Роликовая обгонная муфта CTS - Италия. Обладает большим крутящим моментом, чем обгонная муфта US, не является самоцентрирующей и самонесущей, поэтому в месте её устаноувки обязательно должны быть предусмотрены дополнительные подшипники или центрирующие шайбы. Имеет классическую компоновку роликовой обгонноку муфты со всеми присущими ей достоинствами (высокий крутящий момент) и недостатками (невысокие скорости проскальзывания, трение)

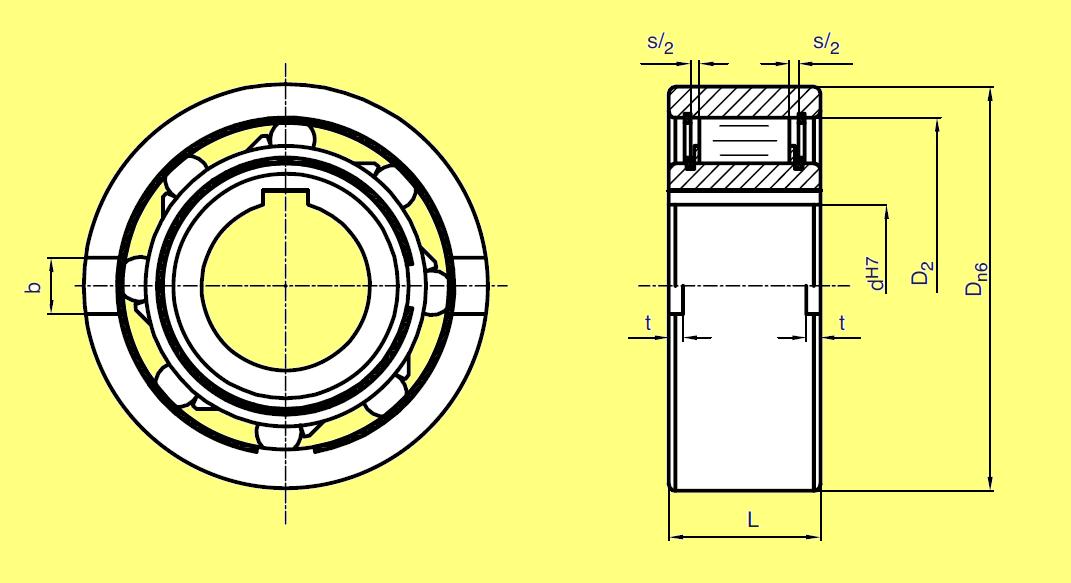

Роликовая обгонная муфта CTS USNU представлена следующими размерами:
тип | d H7 | D n6 | L | D2 | b | t | Nmax inner | Nmax outer | Tn | Вспомогательная маркировка |
mm | mm | mm | mm | mm | mm | rpm | rpm | Nm | ||
USNU 8 | 8 | 35 | 13 | 27 | 4 | 1,3 | 3300 | 5000 | 12 | VSNU8, ASNU8 |
USNU 12 | 12 | 35 | 13 | 27 | 4 | 1,3 | 3300 | 5000 | 12 | VSNU12, ASNU12, TFS12 |
USNU 15 | 15 | 42 | 18 | 36 | 5 | 1,3 | 2500 | 3600 | 30 | VSNU15, ASNU15, TFS15, Benzlers 967718 |
USNU 17 | 17 | 47 | 19 | 36 | 5 | 2 | 2300 | 3400 | 50 | VSNU17, ASNU17, TFS17, Benzlers 967719 |
USNU 20 | 20 | 52 | 21 | 44 | 6 | 2,5 | 2200 | 3100 | 78 | VSNU20, ASNU20, TFS20, Benzlers 967720 |
USNU 25 | 25 | 62 | 24 | 52 | 8 | 2 | 1700 | 2200 | 125 | VSNU25, ASNU25, TFS25, Benzlers 967721 |
USNU 30 | 30 | 72 | 27 | 60 | 10 | 3 | 1400 | 2200 | 255 | VSNU30, ASNU30, TFS30, Benzlers 967722 |
USNU 35 | 35 | 80 | 31 | 70 | 12 | 3,5 | 1200 | 1900 | 383 | VSNU35, ASNU35, TFS35, Benzlers 967723 |
USNU 40 | 40 | 90 | 33 | 78 | 12 | 3,5 | 1100 | 1700 | 545 | VSNU40, ASNU40, TFS40, Benzlers 967724 |
USNU 45 | 45 | 100 | 36 | 85 | 14 | 3,5 | 1000 | 1600 | 788 | VSNU45, ASNU45, TFS45, Benzlers 967725 |
USNU 50 | 50 | 110 | 40 | 92 | 14 | 4,5 | 900 | 1300 | 1013 | VSNU50, ASNU50, TFS50 |
USNU 60 | 60 | 130 | 46 | 110 | 18 | 5,5 | 700 | 1100 | 1835 | VSNU60, ASNU60, TFS60 |
USNU 70 | 70 | 150 | 51 | 125 | 20 | 6,5 | 600 | 1000 | 2312 | VSNU70, ASNU70, TFS70 |
USNU 80 | 80 | 170 | 58 | 140 | 20 | 7,5 | 500 | 800 | 3300 | VSNU80, ASNU80, TFS80 |
USNU 100 | 100 | 215 | 73 | 175 | 24 | 8.5 | 450 | 680 | 7250 | ASNU100 |
В ассортименте компании C.T.S. Italy вы сможете найти и купить альтернативу обгонным муфтам Renold, Tsubaki, Ringspann, Stieber, Formsprag. На нашем сайте вы сможете найти PDF-каталоги и другую вспомогательную информацию.
