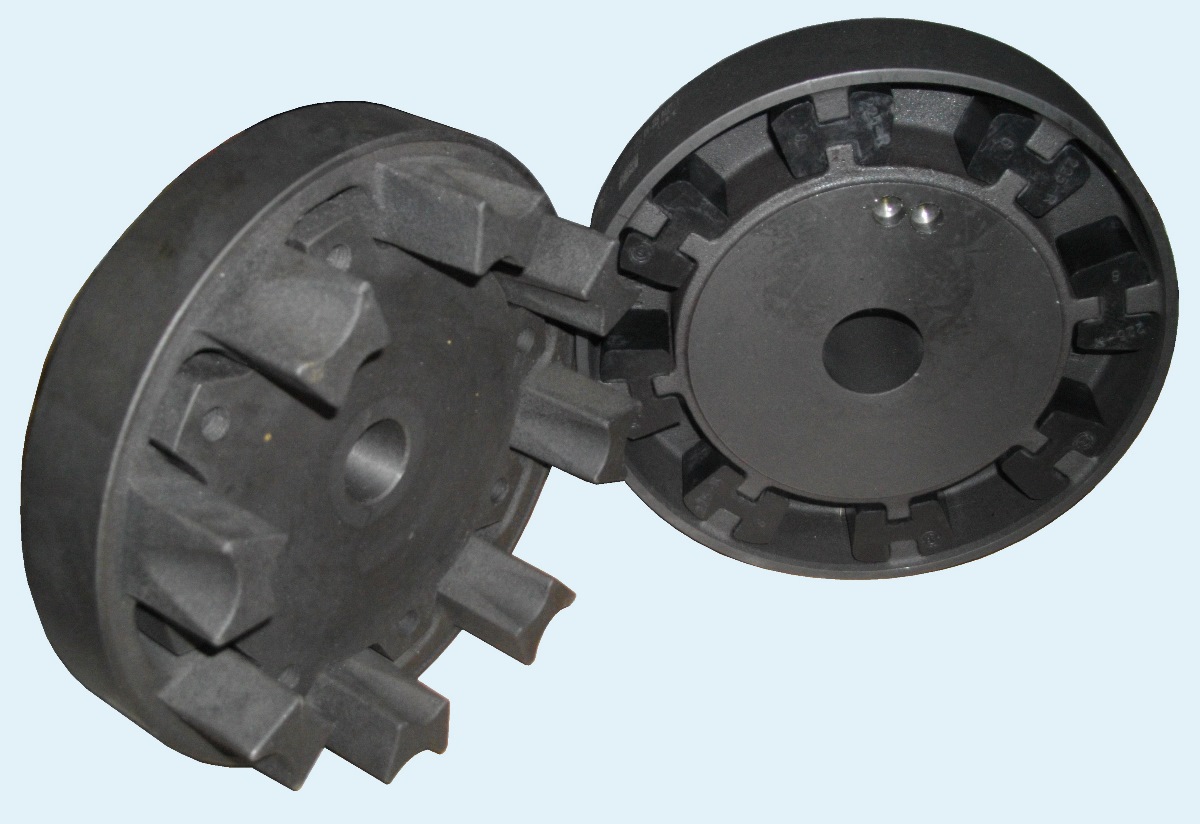

Поставляем эластичные муфты Desch-Pex производства Desch Antriebstechnik, конструктивно они аналигичны Flender N-eupex, Siemens N-eupex, Dodge Powerplus.
Типоразмеры упругих муфт Desch-pex и их характеристики:
- муфта Desch antriebstechnik PEX тип А, состоит из трёх частей, замена эластичных элементов без демонтажа
Типоразмер | Номинальный момент, Нм | Максимальная скорость, об/мин | Масимальное отверстие | Наружный | |
полумуфта 1 | полумуфта 2+3 | ||||
A 110 | 160 | 5300 | 48 | 38 | 110 |
A 125 | 240 | 5100 | 55 | 45 | 125 |
A 140 | 360 | 4900 | 60 | 50 | 140 |
A 160 | 560 | 4250 | 65 | 58 | 160 |
A 180 | 880 | 3800 | 75 | 65 | 180 |
A 200 | 1340 | 3400 | 85 | 75 | 200 |
A 225 | 2000 | 3000 | 90 | 85 | 225 |
A 250 | 2800 | 2750 | 100 | 95 | 250 |
- муфта Desch antriebstechnik PEX тип В, состоит из двух частей
Типоразмер | Номинальный момент, Нм | Масксимальная скорость, об/мин | Максимальное отверстие | Наружный диаметр, мм | |
полумуфта 1 | полумуфта 4 | ||||
Desch pex 58 | 19 | 7500 | 19 | 24 | 58 |
Desch pex 68 | 34 | 7000 | 24 | 28 | 68 |
Desch pex 80 | 60 | 6000 | 30 | 38 | 80 |
Desch pex 95 | 100 | 5500 | 42 | 42 | 95 |
Desch pex 110 | 160 | 5300 | 48 | 48 | 110 |
Desch pex 125 | 240 | 5100 | 55 | 55 | 125 |
Desch pex 140 | 360 | 4900 | 60 | 60 | 140 |
Desch pex 160 | 560 | 4250 | 65 | 65 | 160 |
Desch pex 180 | 880 | 3800 | 75 | 75 | 180 |
Desch pex 200 | 1340 | 3400 | 85 | 85 | 200 |
Desch pex 225 | 2000 | 3000 | 90 | 90 | 225 |
Desch pex 250 | 2800 | 2750 | 100 | 100 | 250 |
Размеры эластичных вставок для муфт Desch-pex:
типоразмер муфты | количество элементов в комплекте шт | B, mm | L, mm | вспомогательный артикул |
Desch pex 58 pakete satz / N-eupex 58 | 4 | 23 | 9 | 2LC0100-0WA00-0AA0, NPX58 |
Desch pex 68 pakete satz / N-eupex 68 | 5 | 23 | 9 | 2LC0100-1WA00-0AA0, NPX68 |
Desch pex 80 pakete satz / N-eupex 80 | 6 | 21 | 10 | 2LC0100-2WA00-0AA0, NPX80 |
Desch pex 95 pakete satz / N-eupex 95 | 6 | 26 | 12 | 2LC0100-3WA00-0AA0, NPX95 |
Desch pex 110 pakete satz / N-eupex 110 | 6 | 30 | 15 | 2LC0100-4WA00-0AA0, NPX110 |
Desch pex 125 pakete satz / N-eupex 125 | 6 | 34 | 18 | 2LC0100-5WA00-0AA0, NPX125 |
Desch pex 140 pakete satz / N-eupex 140 | 6 | 37 | 20 | 2LC0100-6WA00-0AA0, NPX140 |
Desch pex 160 pakete satz / N-eupex 160 | 7 | 37 | 22 | 2LC0100-7WA00-0AA0, NPX160 |
Desch pex 180 pakete satz / N-eupex 180 | 8 | 37 | 24 | 2LC0100-8WA00-0AA0, NPX180 |
Desch pex 200 pakete satz / N-eupex 200 | 8 | 39 | 27 | 2LC0101-0WA00-0AA0, NPX200 |
Desch pex 225 pakete satz / N-eupex 225 | 8 | 42,5 | 31 | 2LC0101-1WA00-0AA0, NPX225 |
Desch pex 250 pakete satz / N-eupex 250 | 8 | 47,5 | 35 | 2LC0101-2WA00-0AA0, NPX250 |
Desch pex 280 pakete satz / N-eupex 280 | 8 | 54 | 39 | 2LC0101-3WA00-0AA0, NPX280 |
Desch pex 315 pakete satz / N-eupex 315 | 8 | 52 | 42 | 2LC0101-4WA00-0AA0, NPX315 |
Desch pex 350 pakete satz / N-eupex 350 | 9 | 56,5 | 45 | 2LC0101-5WA00-0AA0, NPX250 |
Desch pex 400 pakete satz / N-eupex 400 | 10 | 61 | 48 | 2LC0101-6WA00-0AA0, NPX400 |
Desch pex 440 pakete satz / N-eupex 440 | 10 | 68 | 52 | 2LC0101-7WA00-0AA0, NPX440 |
Desch pex 480 pakete satz / N-eupex 480 | 10 | 75 | 56 | 2LC0101-8WA00-0AA0, NPX480 |
Desch pex 520 pakete satz / N-eupex 520 | 10 | 85 | 60 | 2LC0102-0WA00-0AA0, NPX520 |
N-eupex 560 | 10 | 2LC0102-1WA00-0AA0, NPX560 | ||
N-eupex 610 | 10 | 2LC0102-2WA00-0AA0, NPX610 | ||
N-eupex 660 | 10 | 2LC0102-3WA00-0AA0, NPX660 | ||
N-eupex 710 | 10 | 2LC0102-4WA00-0AA0, NPX710 |
Также вы можете купить эластичные элементы муфт Desch-pex, Flender, Siemens N-eupex, Challenge NPX.
Специалисты нашей компании смогут провести проверочный расчёт упругой муфты Desch Antriebstechnik, а также смогу предложить другие компоненты привода: мотор-редукторы, электродвигатели, высокоэластичные муфты, карданные валы, дисковые тормозные системы, клиновые ремни и шкивы, обгонные муфты и модульные ленты.
Для подбра комплектующих Desch antriebstechnik вы сможете найти PDF каталоги на страницах нашего сайта.
