Муфты Flender Arpex и эластичные элементы к ним

Arpex coupling

Поставим эластичные элементы к муфте Flender Arpex. Эластичная муфта с металлическим наборным эластичным элементом (мембранная муфта) обладает рядом конструктивных преимуществ и недостатков.
- К преимуществам можно отнести: цельнометаллическая конструкция, отсутствие зазоров и люфтов, жёсткость муфты, высокие допустимые скорости.
- К недостаткам можно отнести: малые демпфирующие свойства, чувствительна к точности установки валов, при перегрузке может разрушиться или получить большую деформацию, высокая цена.



Основные конструктивные исполнения муфты Flender Arpex:

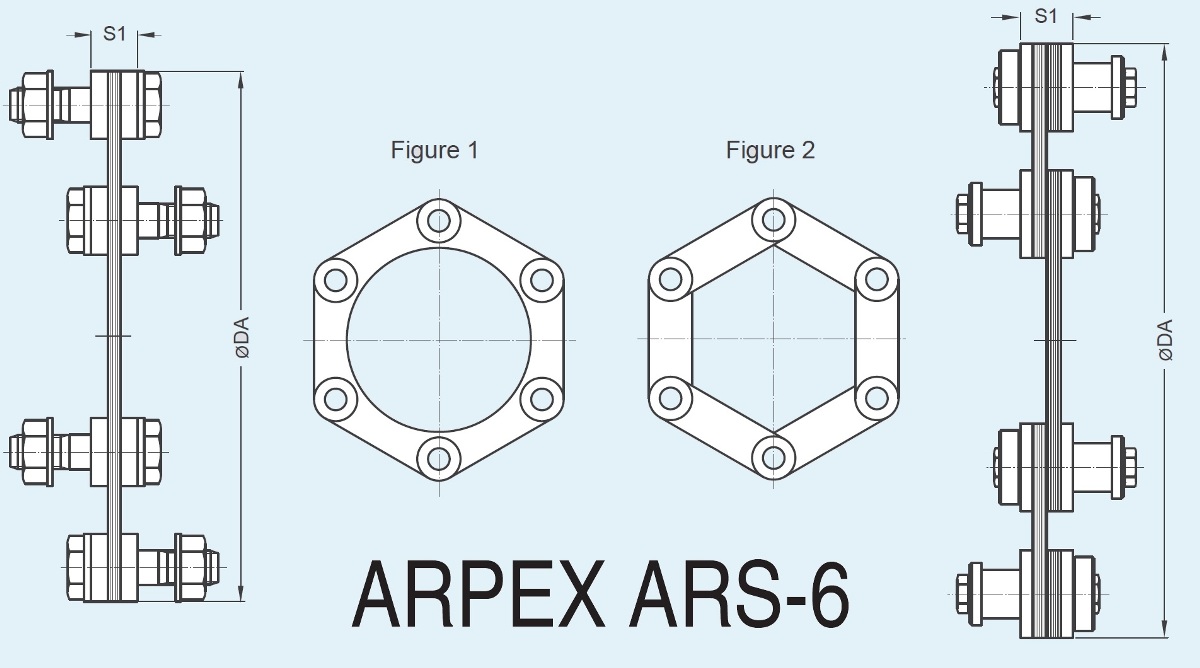

ARS-6

 типоразмер
 муфты
артикул внешний
 диаметр
 толщина Номинальный
 момент
 Максимальная
 скорость
 испкод эластичного элемента
 Da, mm S1, mm Nm об/мин
 ARS-6 78  Arpex ARS-6 78-6 78 8 170 13400 12LC0470-0NQ00-0AA0
 ARS-6 105  Arpex ARS-6 105-6
 105 8 270 10000 12LC0470-1NQ00-0AA0
 ARS-6 125  Arpex ARS-6 125-6
 125 11 490 8400 1 2LC04702NQ000AA0
 ARS-6 140
 Arpex ARS-6 140-6
 140 11 700 7500 12LC0470-3NQ00-0AA0
 ARS-6 165  Arpex ARS-6 165-6
 165 14 1250 6350 12LC0470-4NQ00-0AA0
 ARS-6 175  Arpex ARS-6 175-6
 175 15 2000 6000 12LC0470-5NQ00-0AA0
 ARS-6 195  Arpex ARS-6 195-6
 195 15 3000 5350 12LC0470-6NQ00-0AA0
 ARS-6 210
 Arpex ARS-6 210-6
 210 15 4400 5000 12LC0470-7NQ00-0AA0
 ARS-6 240  Arpex ARS-6 240-6
 240 18 5700 4350 12LC0470-8NQ00-0AA0
 ARS-6 255  Arpex ARS-6 255-6
 255 23 7600 4100 12LC0471-0NQ00-0AA0
 ARS-6 280
 Arpex ARS-6 280-6
 280 25 10000 3750 22LC0471-1NQ00-0AA0
 ARS-6 305
 Arpex ARS-6 305-6
 305 27 12000 3400 22LC0471-2NQ00-0AA0
 ARS-6 335  Arpex ARS-6 335-6
 335 30 18000 3100 22LC0471-3NQ00-0AA0
 ARS-6 372 Arpex ARS-6 372-6
 372 32 24000 2800 22LC0471-4NQ00-0AA0
 ARS-6 407  Arpex ARS-6 407-6
 407 35 34000 2550 22LC0471-5NQ00-0AA0
 ARS-6 442 Arpex ARS-6 442-6
 442 38 43000 2350 22LC0471-6NQ00-0AA0
 ARS-6 487  Arpex ARS-6 487-6
 487 41 55000 2150 22LC0471-7NQ00-0AA0
 ARS-6 522
 Arpex ARS-6 522-6
 522 44 69000 2000 22LC0471-8NQ00-0AA0
 ARS-6 572
 Arpex ARS-6 572-6
 572 47 92000 1800 22LC0472-0NQ00-0AA0
 ARS-6 602
 Arpex ARS-6 602-6
 602 50 106000 1700 22LC0472-1NQ00-0AA0



ARC-8, ARC-10

 типоразмер
 муфты
 внешний
 диаметр
 толщина номинальный
 момент
 максимальная
 скорость
 исполнение
 мм мм Нм об/мин
 ARC-8 225 225 16 1
 ARC-8 255
 255 17 1
 ARC-8 270
 270 14 1
 ARC-8 295
 295 17 1
 ARC-8 325
 325 20 1
 ARC-8 355
 355 22 1
 ARC-8 385
 385 25 1
 ARC-8 420
 420 27 1
 ARC-8 455
 455 29 1
 ARC-8 505
 505 31 1
 ARC-8 545
 545 33 1
 ARC-8 595 595 36 1
 ARC-8 630
 630 58 2
 ARC-8 700
 700 62 2
 ARC-10 630
 630 58 3
 ARC-10 700
 700 62 3
 ARC-10 760
 760 74 3
 ARC-10 860
 860 82 3
 ARC-10 950
 950 92 3
 ARC-10 1035
 1035 102 3



ARP-6

 типоразмер
 муфты
 внешний
 диаметр
 толщина номинальный
 момент
 максимальная
 скорость
 исполнение
 mm mm Nm
 ARP-6 88-6 88
 ARP-6 115-6 115
 ARP-6 135-6
 135
 ARP-6 150-6
 150
 ARP-6 176-6
 176
 ARP-6 185-6
 185
 ARP-6 212-6
 212
 ARP-6 225-6
 225
 ARP-6 256-6
 256
 ARP-6 272-6
 272
 ARP-6 298-6
 298
 ARP-6 325-6
 325

 ARP-4 64-4
 64
 ARP-6 96-6
 96
 ARP-6 120-6
 120
 ARP-6 142-6
 142
 ARP-6 162-6
 162
 ARP-6 190-6
 190
 ARP-6 214-6
 214
 ARP-6 230-6
 230
 ARP-6 245-6
 245
 ARP-6 275-6
 275
 ARP-6 310-6
 210
 ARP-6 345-6
 345



ARW-4, ARW-6

 типоразмер
 муфты
 внешний
 диаметр
 толщина номинальный
 момент
 максимальная
 скорость
 исполнение
 мм мм Нм об/мин
 ARW-4 101-4 101
 ARW-4 133-4
 133
 ARW-4 167-4
 167
 ARW-4 196-4
 196
 ARW-4 230-4
 230
 ARW-4 260-4
 260
 ARW-4 292-4
 292
 ARW-4 324-4
 324
 ARW-4 355-4
 355
 ARW-4 389-4
 389
 ARW-4 439-4
 439
 ARW-4 499-4
 499
 ARW-4 547-4
 547
 ARW-4 600-4
 600
 ARW-4 647-4
 647
 ARW-6 695-6
 695
 ARW-6 756-6
 756
 ARW-6 817-6
 817
 ARW-6 880-6
 880



ARF-6

 типоразмер
 муфты
 внешний
 диаметр
 толщина S толщина S1 крувтящий
 момент
 максимальная
 скорость
 мм мм мм Нм об/мин
 ARF-6 84-6 84 19 6
 ARF-6 111-6
 111 19 6
 ARF-6 132-6
 132 24 8
 ARF-6 147-6
 147 24 8
 ARF-6 171-6
 171 29 9
 ARF-6 182-6
 182 35 11
 ARF-6 202-6
 202 35 11
 ARF-6 218-6
 218 44 14
 ARF-6 252-6
 252 54 17
 ARF-6 267-6
 267 55 17



муфта эластичная

ART-6, ART-8, ART-10

 типоразмер
 муфты
 внешний
 диаметр
 толщина номинальный
 момент
 максимальная
 скорость
 исполнение
 мм мм Нм об/мин
 ART 95-6
 1 000
 40 200

 ART 121-6

 2 300
 31 600

 ART 144-6

 4 000
 26 500

 ART 173-6

 6 700
 22 100

 ART 202-6

 10 600
 18 900

 ART 220-6

 14 700
 17 400

 ART 249-6

 21 000
 15 300

 ART 268-6

 27 000
 14 300

 ART 296-6

 35 000
 12 900

 ART 318-6

 42 000
 12 000

 ART 144-8

 5 700
 26 500

 ART 173-8

 9 600
 22 100

 ART 202-8

 15 000
 18 900

 ART 220-8

 20 500
 17 400

 ART 249-8

 29 500
 15 300

 ART 268-8

 38 300
 14 300

 ART 296-8

 49 700
 12 900

 ART 318-8

 59 500
 12 000

 ART 347-8
 81 500 11 000
 ART 388-8
 117 000 9 800
 ART 435-8
 170 000
 ART 498-8
 252 000
 ART 542-8 334 000
 ART 592-8
 416 000
 ART 220-10
 26 800
 ART 249-10
 38 300
 ART 268-10
 49 400
 ART 296-10
 64 000
 ART 318-10
 76 500
 ART 347-10
 105 100
 ART 388-10
 151 800
 ART 435-10
 219 600
 ART 498-10
 324 800
 ART 542-10
 430 000
 ART 592-10

 535 000






Конструктивно, муфты Siemens Arpex являются альтернативой муфт Renk Raflex MXL MTP, Hitex HDC, TB Woods Form-flex, Ameridrives Ameridisc, Bibby Turboflex, FlexDur Reich kupplungen, Lamiflex Powerflex, Rexnord thomas, Altra Torsiflex, KTR Radex, Rigflex, Cross-Morse crossflex, Tschan posimin.

Также вы сможете заказать и купить коплектующие муфт Flender Zapex ZW, ZI, N-Eupex, Rupex, Bipex, Elpex-B, Elpex-S, Fludex, Fenner.

Муфта Arpex

Для замены моторредукторов Flender Motox-n готовы предложить мотор-редукторы Benzlers и редукторы David Brown.
