Мотор-адаптор для редуктора

мотор-адаптор

Достаточно часто редукторы используются вместе с электродвигателем. Такая конструкция носит название мотор-редуктор. Вариантов соединения валов электродвигателя и редуктора великое множество, чаще всего для этого используются эластичные муфты и мотор-адапторы. В особо неудачных случаях используются электродвигатели с шестерней на выходном валу (такая конструкция обладает пониженной надёжностью и достаточно условной ремонтопригодностью).



В мотор-редукторах Radicon компании Benzlers доминирующее положение занимает конструкция с мотор-адаптором. Преимущества его очевидны:
- универсальность (в конструкции мотор-редуктора вы можете использовать любой стандартный электродвигатель с фланцевым креплением, включая двигатели со встроенным тормозом)
- ремонтопригодность (при выходе из строя зубчатых пар редуктора вопрос ремонта можно решить за  1 час)
- надёжность (все шестерни редуктора стоят на собственных подшипниках, вал электродвигателя разгружен)
- повышенная защита электродвигателя (двигатель не контактирует с маслом в редукторе. Таким образом исключается растворение изоляции обмоток двигателя в масле)
- отсутствует прикипание вала двигателя к валу редуктора (для соединения валов использована прочная карбоновая втулка)



Такой системой в стандартном исполнении оснащаются:
- Мотор-редуктор соосный
- Мотор-редуктор конически-цилиндрический
- Червячно-цилиндрический мотор-редуктор
- Цилиндрический мотор-редуктор с параллельными валами



Для обслуживания и ремонта редукторов David Brown / Textron / Benzlers / Radicon / Falk вы можете приобрести втулки следующих типов:

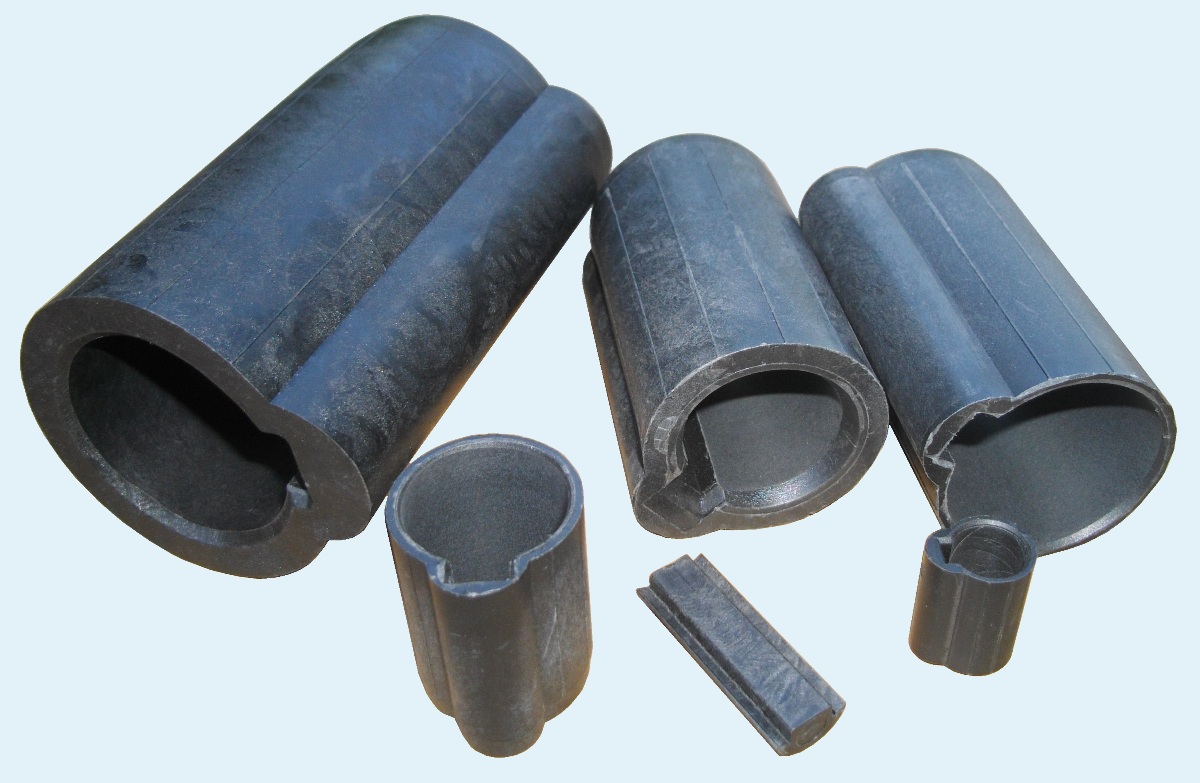

метрические втулки (чёрного цвета)

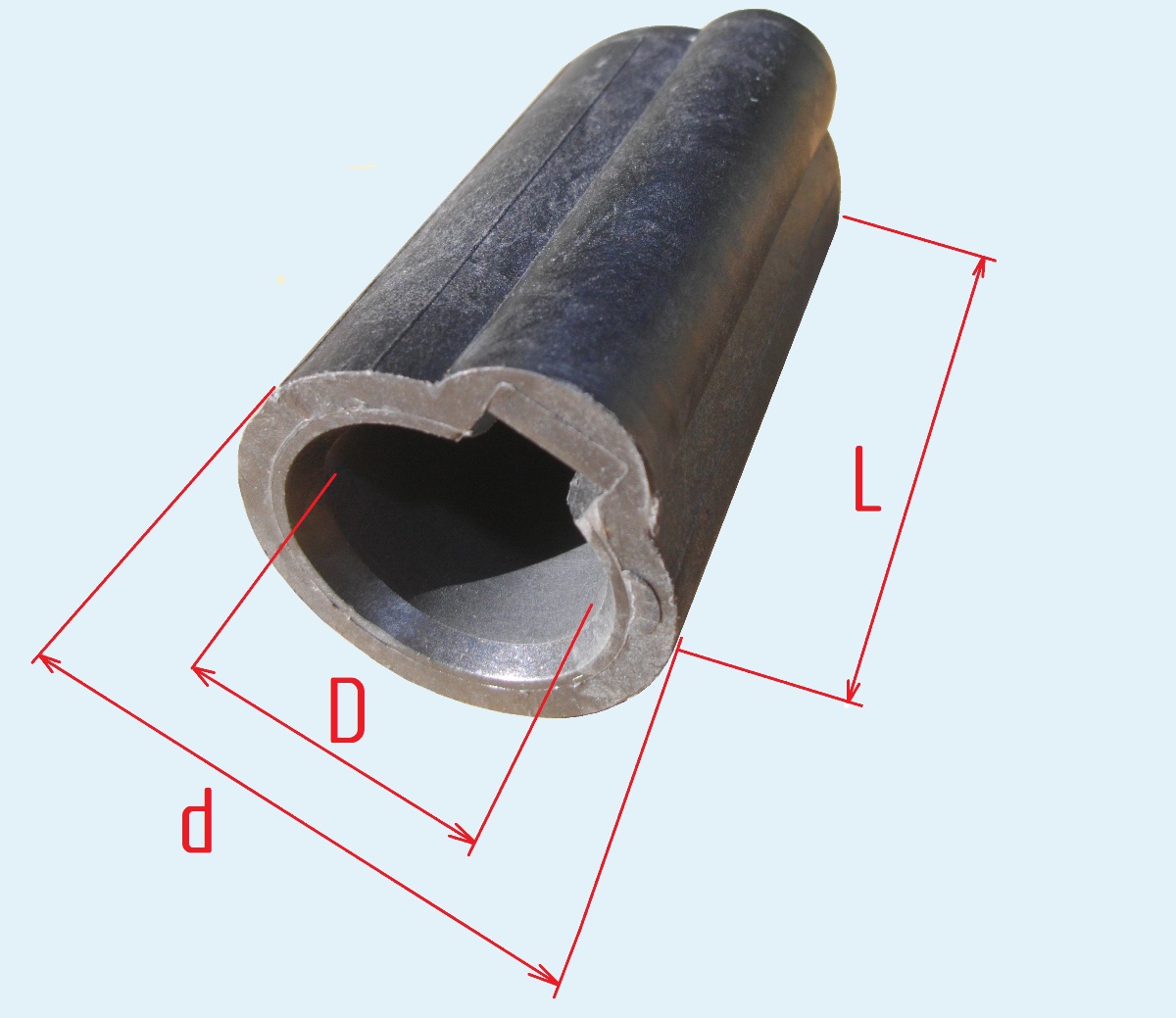

маркировка втулки диаметр вала
 317100HA 11 mm SLEEVE IEC63 11MM COUPLING
 317110HS 14 mm NYLON KEY FOR D71 MOTOR (шпонка)
 317080HA 19 мм MOTOR SLEEVE D80 MOTOR
 317090HA 24 мм MOTOR SLEEVE D90 MOTOR
 317120HS 28 мм NYLON KEY FOR D100/112 MOTOR (шпонка)
 317660HA 28 мм MOTOR SHAFT BUSHING 100/112
 317670HA 38 mm MOTOR SLEEVE D132
 317680HS 42 mm MOTOR KEY D160 (шпонка)
 318940HA 42 mm MOTOR SLEEVE 160 MOTOR M09/10
 318950HA 48 mm MOTOR SLEEVE 180 MOTOR M09/10
 318960HA 55 мм MOTOR SLEEVE 200 MOTOR M09/10
 318970HS 60 мм KEY 225 MOTOR M09/10 (шпонка)

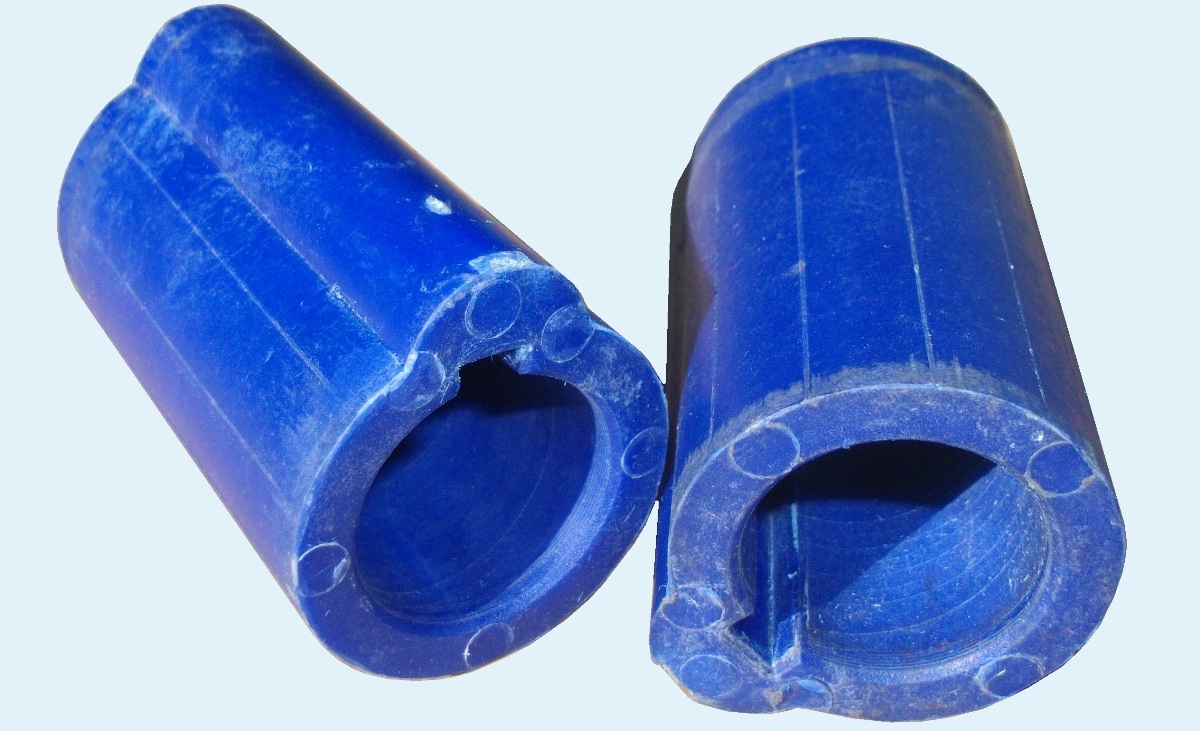

дюймовые втулки (синего цвета)

маркировка втулки диаметр вала
 317490HA 15,875 mm MOTOR SHAFT BUSHING 56C FRAME
 317480HA 22.225 mm MOTOR SLEEVE L143/L145
 317610HS 28.575 mm MOTOR SHAFT KEY 182TC (шпонка)
 317720HA 28.575 mm MOTOR SHAFT BUSHING 182TC
 317730HA 34.925 mm MOTOR SLEEVE L213/L215
 319020HS 41.275 mm MOTOR SHAFT KEY 254TC/256TC (шпонка)
 318990HA 41.275 mm MOTOR SHAFT BUSHING 254/256TC
 319000HA 47.625 mm MOTOR SLEEVE NEMA L284T/L286T
 319010HA 53.975 mm MOTOR SLEEVE NEMA L324T/L326T

Для ремонта и обслуживания мотор-редукторов Benzlers / David Brown / Cone Drive / Textron / Radicon / Falk / Fenner / Stober / Desch вы можете купить масла, зубчатые колёса, фланцы и валы.
При построении новых приводов и редукторных механизмов вы сможете использовать огромный потенциал нашего склада - шкивы SPZ, SPA, SPB, SPC, HTD 8M, HTD 14M, зубчатые ремни, конические монтажные втулки, бесшпоночные муфты, натяжители цепей, угловые редукторы, винтовые домкраты, ступицы звёздочек.

На нашем сайте вы найдёте PDF-каталоги и другую вспомогательную информацию. Инженеры нашей компании помогут вам купить альтернативу редукторов Motovario, Bonfiglioli, Tramec, Flender, Siemens, FAM, Nord Getriebebau, Renold.
