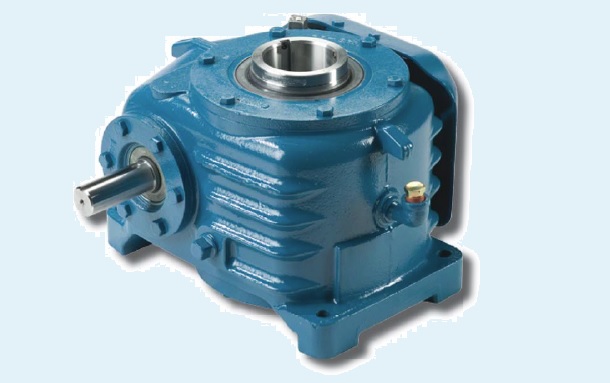

Глобоидные редукторы Cone Drive серии HP. Блягодаря увеличенному пятну контакта и высокой точности обработки зубчатой пары имеют компактный размер и высокую нагрузочную способность.
В зависимости от способа расположения червячной пары и крепёжных элементов (лапы, фланец) делятся на несколько конструктивных типов. Отдельной конструктивной группой можно выделить глобоидные редукторы для экструдеров - Cone drive ExtruderDrive

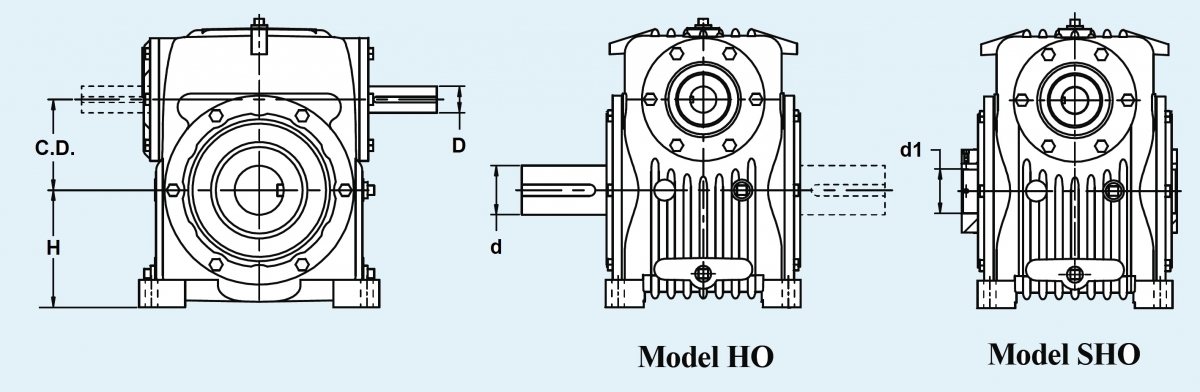

Основные габаритные и присоединительные размеры глобоидных редукторов Cone Drive (Textron) HP, исполнение HO и SHO. Расположение валом горизонтальное, быстроходный вал находится вверху.
исполнение редуктора | C.D., мм | H, мм | D, mm | d, мм | d1, мм | |
HO15 | 38,1 | 41.275 | 15.875 | 19.05 | ||
HO20 | SHO20 | 50,8 | 91.95 | 17.47 | 28.575 | 25.4 / 28.575 / 30.16 / 31.75 / 34.925 |
HO25 | SHO25 | 63,5 | 107.95 | 19.05 | 31.75 | 30.163 / 31.75 / 36.51 / 42.86 / 50.8 |
HO30 | SHO30 | 76,2 | 120.65 | 25.4 | 38.1 | 38.1 / 42.86 / 49.21 / 55.56 / 61.91 / 63.5 |
HO35 | SHO35 | 88,9 | 136.525 | 30.16 | 47.625 | 42.86 / 49.21 / 55.56 / 61.91 / 63.5 / 68.26 / 69.85 |
HO40 | SHO40 | 102,4 | 152.4 | 38.1 | 57.15 | 55.56 / 61.91 / 68.26 / 74.61 |
HO50 | SHO50 | 127,0 | 174.625 | 38.1 | 69.85 | 69.85 / 80.96 / 87.31 |
HO60 | SHO60 | 152,4 | 196.85 | 44.45 | 82.55 | 74.61 / 87.31 / 100.01 |
HO70 | SHO70 | 177,8 | 228.6 | 47.625 | 85.725 | 100.01 / 112.71 |
HO80 | SHO80 | 204,8 | 254 | 50.8 | 88.9 | 100.01 / 112.71 |
HO100 | SHO100 | 254,0 | 308.8 | 60.325 | 101.6 | 150.81 |
HO120 | SHO120 | 304,8 | 368.3 | 76.2 | 139.62 | 201.61 |
HO150 | SHO150 | 381.0 | 406.4 | 88.9 | 165.1 | * |
HO180 | SHO180 | 457.2 | 508 | 101.6 | 190.5 | * |
HO220 | SHO220 | 558.8 | 584.2 | 114.3 | 228.6 | * |
HO240 | SHO240 | 609.6 | 660.4 | 127 | 254 | * |
HO280 | SHO280 | 711.2 | 787,4 | 152,4 | 304,8 | * |

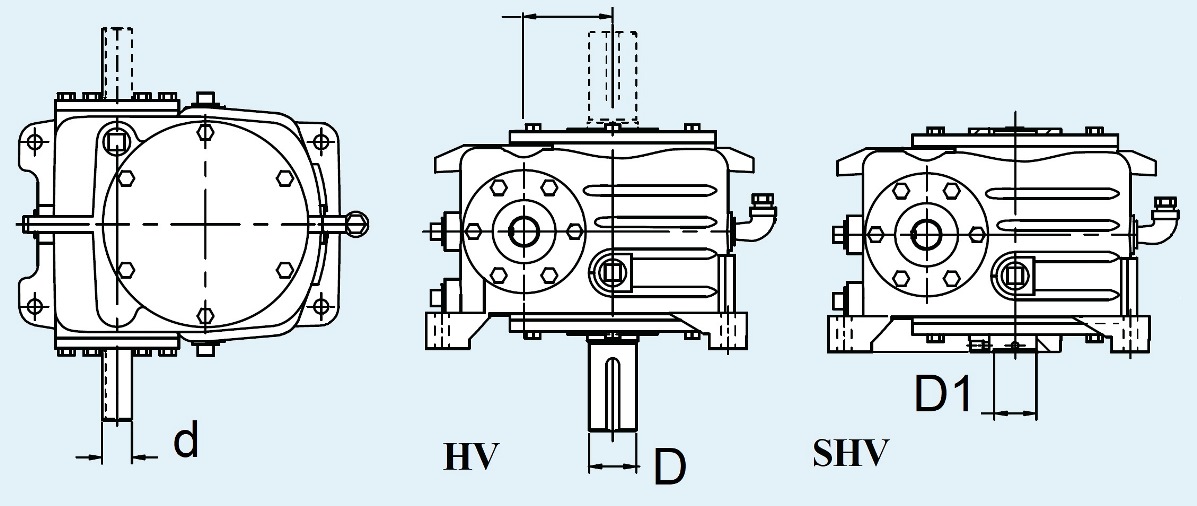

Основные габаритные и присоединительные размеры глобоидных редукторов Cone Drive Textron HP, исполнение HV и SHV. Тихоходный вал расположен вертикально, лапы редуктора приспособлены для горизонтального монтажа редуктора.
исполнение редуктора | C.D., мм | d, мм | D, мм | D1, мм | |
HV15 | 38,1 | ||||
HV20 | SHV20 | 50,8 | |||
HV25 | SHV25 | 63,5 | |||
HV30 | SHV30 | 76,2 | |||
HV35 | SHV35 | 88,9 | |||
HV40 | SHV40 | 102,4 | |||
HV50 | SHV50 | 127,0 | |||
HV60 | SHV60 | 152,4 | |||
HV70 | SHV70 | 177,8 | |||
HV80 | SHV80 | 204,8 | |||
HV100 | SHV100 | 254,0 | |||
HV120 | SHV120 | 304,8 | |||
HV150 | 381.0 | ||||
HV180 | 457.2 | ||||
HV220 | 558.8 | ||||
HV240 | 609.6 | ||||
HV280 | 711.2 |

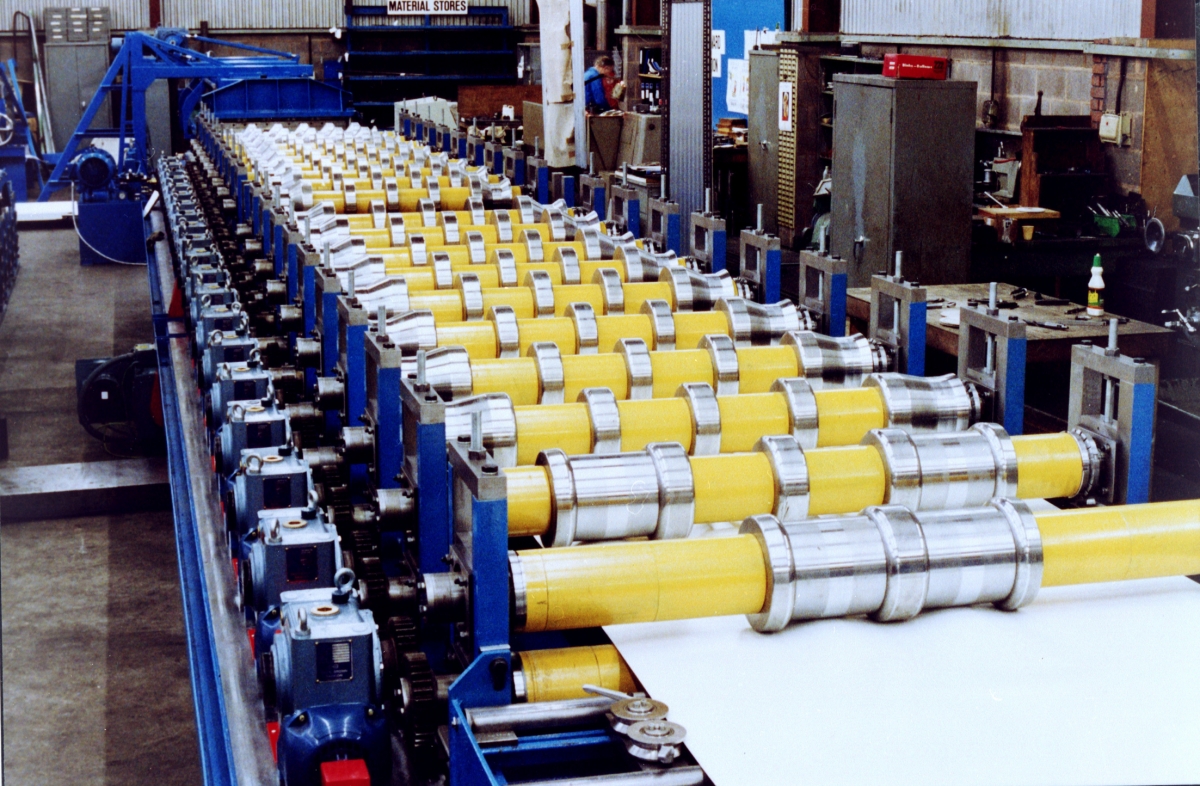

Благодаря высокой плавности хода и высокой нагрузочной способности, глобоидные редукторы можно встретить в прокатных станах и линиях, по формовке профнастила, например FHU50B563-4.
Для комплектации таких линий вы также сможете купить электродвигатели с тормозом, карданные валы, шкивы для клиноременных передач профилей SPZ, SPA, SPB, SPC, монтажные втулки и ремни.
На сайе нашей компании вы найдёте PDF-каталоги и другую вспомогательную информацию.
