Сцепление - ограничитель крутящего момента Conax

ограничитель крутящего момента

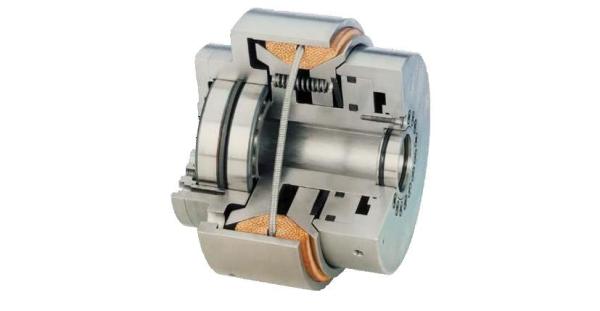

Управляемая муфта Conax производства немецкой компании Desch может служить как сцепление и как ограничитель крутящего момента. В отличие от обычного дискового сцепления муфта Conax имеет конический фрикционный элемент состоящий из сегментов. Благодаря такой конструкции муфта Conax хорошо охлаждается, а соответственно, менее склонна к перегреву.

Существуют следующие типоразмеры:

Desch Conax Управляемое сцепление

 монтаж на вал монтаж на фланец номинальный крутящий момент, Нм Максимальная рабочая скорость, об/мин Максимальная скорость включения, об/мин
 CMW 1
 CMF 1
 100 4000 1900
 CMW 2
 CMF 2
 200 3280 1300
 CMW 3
 CMF 3
 300 2550 1100
 CMW 5
 CMF 5
 500 2120 850
 CMW 8
 CMF 8
 800 1710 730
 CMW 16
 CMF 16
 1600 1360 615
 CMW 25
 CMF 25
 2500 1225 600
 CMW 50
 CMF 50
 5000 1080 390



Desch Conax ограничитель крутящего момента

 Монтаж на вал монтаж на фланец Максимальный крутящий момент, Нм Максимальная рабочая скорость, об/мин
 CRW 0,5
 CRF 0,5
 60 5400
 CRW 1
 CRF 1
 120 4000
 CRW 2 CRF 2
 240 3280
 CRW 3 CRF 3
 360 2550
 CRW 5 CRF 5
 600 2120
 CRW 8
 CRF 8
 960 1710
 CRW 16
 CRF 16
 1920 1360
 CRW 25
 CRF 25
 3000 1225
 CRW 50
 CRF 50
 6000 1080
 CRW 100
 CRF 100
 12000 855
 CRW 200
 CRF 200
 24000 700

Крутящий момент проскальзывания настраивается с помощью натяжения тарельчатых пружин. Следует Обратить внимание на максимальную рабочую скорость муфт. При превышении скорости данные муфты могут включиться автоматически вследствие воздействия центробежных сил на фрикционные сегменты.

Для передачи больших крутящих моментов рекомендуем обратить внимание на сухие дисковые сцепления семейства Desch Planox. Среди них вы найдёте сцепления с ручным, пневматическим и гидравлическим управлением. Для построения приводов и редукторных механизмов вы также сможете купить эластичные муфты, клиновые ремни и шкивы для электродвигателей, карданные валы, вильчатые цепи и звёздочки цепей.
