Направляющие цепей и ремней Sati spa, Wefapress, Murfeldt. Прекрасно подходят для создания простых конвейеров, кареток, систем линейного перемещения.
Поставляем широкий ассортимент направляющих из высокомолекулярного полиэтилена для решения широкого спектра задач:
- направляющие под однорядные цепи
- направляющие под двухрядные цепи
- направляющие под трёхрядные цепи
- направляющие с металлическим держателем
- направляющие с пластиковой клипсой для монтажа на алюминиевый профиль
- закрытые направляющие
- направляющие под клиновый ремень
- направляющие под круглый ремень
- направлящие под пластинчатую цепь
- направляющие под тяговые конвейерные (скребковые) цепи
- натяжители цепей
- шнеки для автоматов сортировки и контроля

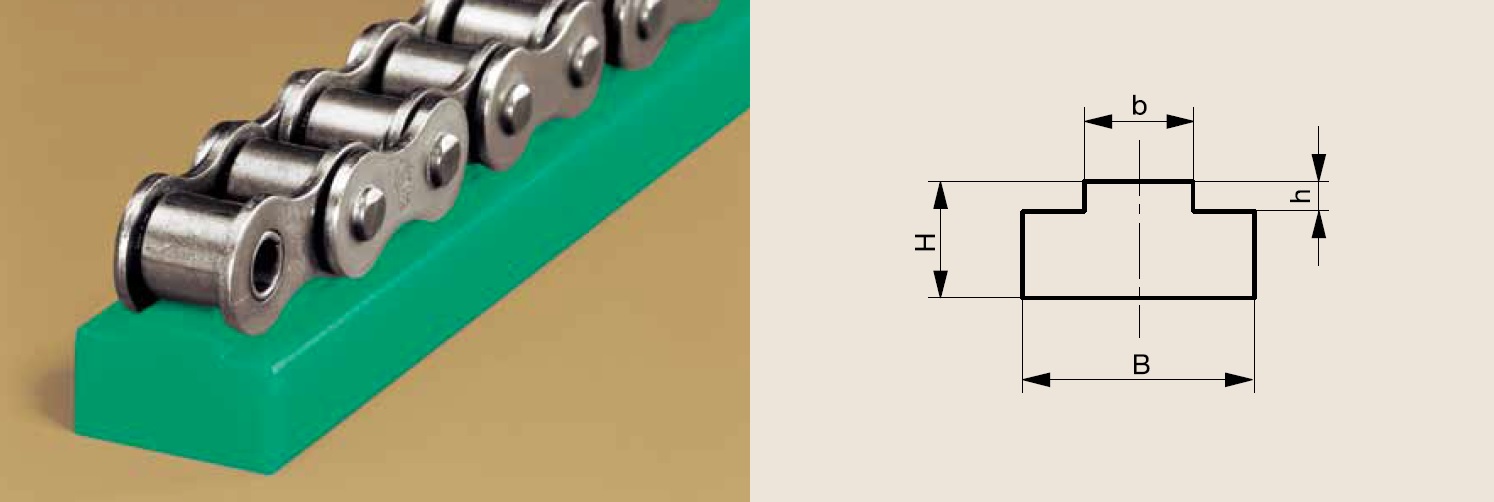

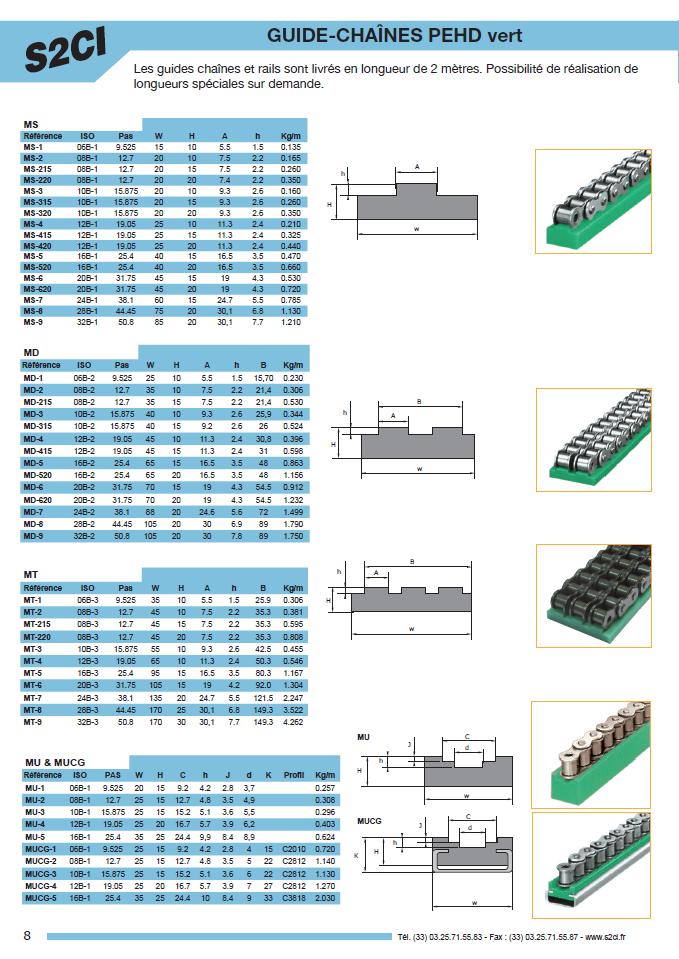

Направляющая однорядная, тип Т
маркировка Sati | тип цепи | обозначение цепи | B | H | b | h |
S1T010URG | 3/8" x 7/32" | 06B-1 | 15 | 10 | 5.4 | 1.5 |
S1T110URG | 1/2" x 5/16" | 08B-1 | 20 | 10 | 7.4 | 2.2 |
S1T115URG | 1/2" x 5/16" | 08B-1 | 20 | 15 | 7.4 | 2.2 |
S1T120URG | 1/2" x 5/16" | 08B-1 | 20 | 20 | 7.4 | 2.2 |
S1T210URG | 5/8" x 3/8" | 10B-1 | 20 | 10 | 9.2 | 2.6 |
S1T215URG | 5/8" x 3/8" | 10B-1 | 20 | 15 | 9.2 | 2.6 |
S1T220URG | 5/8" x 3/8" | 10B-1 | 20 | 20 | 9.2 | 2.6 |
S1T310URG | 3/4" x 7/16" | 12B-1 | 25 | 10 | 11.3 | 2.4 |
S1T315URG | 3/4" x 7/16" | 12B-1 | 25 | 15 | 11.3 | 2.4 |
S1T320URG | 3/4" x 7/16" | 12B-1 | 25 | 20 | 11.3 | 2.4 |
S1T415URG | 1" x 17.02 | 16B-1 | 40 | 15 | 16.5 | 3.5 |
S1T420URG | 1" x 17.02 | 16B-1 | 40 | 20 | 16.5 | 3.5 |
S1T515URG | 1-1/4" x 3/4" | 20B-1 | 45 | 15 | 19 | 4.3 |
S1T520URG | 1-1/4" x 3/4" | 20B-1 | 45 | 20 | 19 | 4.3 |
S1T615URG | 1-1/2" x 1" | 24B-1 | 60 | 15 | 24.6 | 5.6 |
S1T620URG | 1-1/2" x 1" | 24B-1 | 60 | 20 | 24.6 | 5.6 |
S1T720URG | 1-3/4" x 1-1/4" | 28B-1 | 75 | 20 | 30 | 6.9 |
S1T820URG | 2" x 1-1/4" | 32B-1 | 80 | 20 | 30 | 7.8 |
Направляющая однорядная, тип СТ. Дополнительно может поставляться с металлическим профилем для монтажа.
маркировка Sati | тип цепи | цепь по ISO | B | H | b | h | B2 | Hc | металлический профиль |
S1T0C3URG | 3/8" x 7/32" | 06B-1 | 20 | 15 | 5.4 | 1.5 | 20 | 17 | C-3 |
S1T1C3URG | 1/2" x 5/16" | 08B-1 | 20 | 15 | 7.4 | 2.2 | 20 | 17 | C-3 |
S1T2C3URG | 5/8" x 3/8" | 10B-1 | 20 | 15 | 9.2 | 2.6 | 20 | 17 | C-3 |
S1T3C3URG | 3/4" x 7/16" | 12B-1 | 20 | 15 | 11.3 | 2.4 | 20 | 17 | C-3 |
S1T4C5URG | 1" x 17.02 | 16B-1 | 28 | 15 | 16.5 | 3.5 | 28 | 18 | C-5 |
S1T5C9URG | 1-1/4" x 3/4" | 20B-1 | 38 | 20 | 19 | 4.3 | 38 | 27 | C-9 |
Направляющая двухрядная, тип T-Duplex.
маркировка Sati | тип цепи | обозначение цепи | B | H | b | h | P |
S2T010URG | 3/8" x 7/32" | 06B-2 | 25 | 10 | 5.4 | 1.5 | 15.8 |
S2T110URG | 1/2" x 5/16" | 08B-2 | 35 | 10 | 7.4 | 2.2 | 21.4 |
S2T115URG | 1/2" x 5/16" | 08B-2 | 35 | 15 | 7.4 | 2.2 | 21.4 |
S2T120URG | 1/2" x 5/16" | 08B-2 | 35 | 20 | 7.4 | 2.2 | 21.4 |
S2T210URG | 5/8" x 3/8" | 10B-2 | 40 | 10 | 9.2 | 2.6 | 25.8 |
S2T215URG | 5/8" x 3/8" | 10B-2 | 40 | 15 | 9.2 | 2.6 | 25.8 |
S2T220URG | 5/8" x 3/8" | 10B-2 | 40 | 20 | 9.2 | 2.6 | 25.8 |
S2T315URG | 3/4" x 7/16" | 12B-2 | 45 | 15 | 11.3 | 2.4 | 30.8 |
S2T320URG | 3/4" x 7/16" | 12B-2 | 45 | 20 | 11.3 | 2.4 | 30.8 |
S2T415URG | 1" x 17.02 | 16B-2 | 65 | 15 | 16.5 | 3.5 | 48.4 |
S2T420URG | 1" x 17.02 | 16B-2 | 65 | 20 | 16.5 | 3.5 | 48.4 |
S2T515URG | 1-1/4" x 3/4" | 20B-2 | 70 | 15 | 19 | 4.3 | 54.5 |
S2T520URG | 1-1/4" x 3/4" | 20B-2 | 70 | 20 | 19 | 4.3 | 54.5 |
S2T615URG | 1-1/2" x 1" | 24B-2 | 88 | 15 | 24.6 | 5.6 | 73 |
S2T620URG | 1-1/2" x 1" | 24B-2 | 88 | 20 | 24.6 | 5.6 | 73 |
S2T720URG | 1-3/4" x 1-1/4" | 28B-2 | 75 | 20 | 30 | 6.9 | 89.6 |
S2T820URG | 2" x 1-1/4" | 32B-2 | 80 | 20 | 30 | 7.8 | 88.7 |
Направляющая двухрядная, тип CT-Duplex, может оснащаться металлическим профилем.
маркировка Sati | тип цепи | обозначение цепи | B1 | H | b | h | B2 | Hc | металлический профиль |
S2T0C3URG | 3/8" x 7/32" | 06B-2 | 15.7 | 15 | 5.4 | 1.5 | 20 | 17 | C-3 |
S2T1C3URG | 1/2" x 5/16" | 08B-2 | 21.4 | 15 | 7.4 | 2.2 | 20 | 17 | C-3 |
S2T2C3URG | 5/8" x 3/8" | 10B-2 | 25.9 | 15 | 9.2 | 2.6 | 28 | 19 | C-3 |
S2T3C5URG | 3/4" x 7/16" | 12B-2 | 30.7 | 15 | 11.3 | 2.4 | 28 | 19 | C-5 |
S2T4C9URG | 1" x 17.02 | 16B-2 | 48.3 | 20 | 16.5 | 3.5 | 38 | 27 | C-9 |

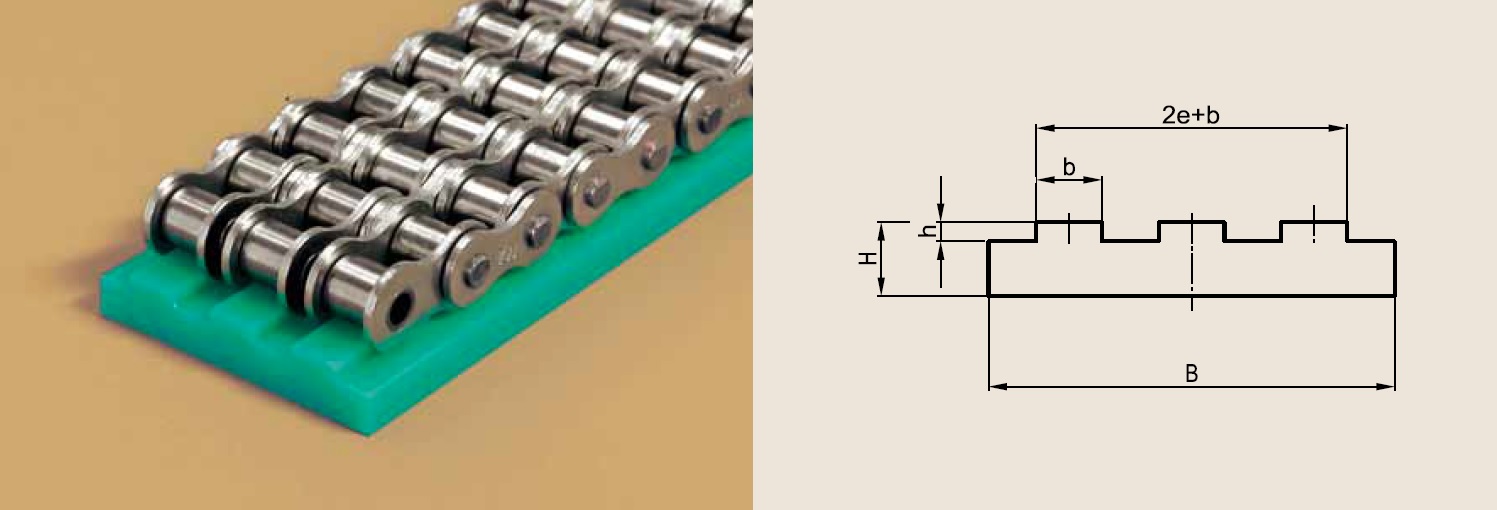

Направляющая тип T-Triplex.
маркировка Sati | тип цепи | обозначение цепи | B | H | b | h | P |
S3T010URG | 3/8" x 7/32" | 06B-3 | 35 | 10 | 5.4 | 1.5 | 25.9 |
S3T110URG | 1/2" x 5/16" | 08B-3 | 45 | 10 | 7.4 | 2.2 | 35.2 |
S3T115URG | 1/2" x 5/16" | 08B-3 | 45 | 15 | 7.4 | 2.2 | 35.2 |
S3T120URG | 1/2" x 5/16" | 08B-3 | 45 | 20 | 7.4 | 2.2 | 35.2 |
S3T210URG | 5/8" x 3/8" | 10B-3 | 55 | 10 | 9.2 | 2.6 | 42.4 |
S3T215URG | 5/8" x 3/8" | 10B-3 | 55 | 15 | 9.2 | 2.6 | 42.4 |
S3T220URG | 5/8" x 3/8" | 10B-3 | 55 | 20 | 9.2 | 2.6 | 42.4 |
S3T310URG | 3/4" x 7/16" | 12B-3 | 60 | 10 | 11.3 | 2.4 | 50.2 |
S3T315URG | 3/4" x 7/16" | 12B-3 | 60 | 15 | 11.3 | 2.4 | 50.2 |
S3T320URG | 3/4" x 7/16" | 12B-3 | 60 | 20 | 11.3 | 2.4 | 50.2 |
S3T415URG | 1" x 17.02 | 16B-3 | 95 | 15 | 16.5 | 3.5 | 80.3 |
S3T420URG | 1" x 17.02 | 16B-3 | 95 | 20 | 16.5 | 3.5 | 80.3 |
Направляющая трёхрядная, тип CT-Triplex. Дополниельно оснащается металлическим профилем.
Направляющая, тип TU
Направляющая для цепи, тип CTU
Направляющая однорядная для цепи, тип TS
Направляющая под однорядную цепь, тип CTS. Дополнительно вы можете купить металлический монтажный профиль.
Направляющая роликовой цепи, тип U.
маркировка Sati | тип цепи | обозначение цепи | B | H |
S1U015URG | 3/8" x 7/32" | 06B-1 | 20 | 15 |
S1U115URG | 1/2" x 5/16" | 08B-1 | 25 | 15 |
S1U215URG | 5/8" x 3/8" | 10B-1 | 25 | 15 |
S1U320URG | 3/4" x 7/16" | 12B-1 | 25 | 20 |
S1U425URG | 1" x 17.02 | 16B-1 | 30 | 25 |
Направляющая для цепи, тип CU
Закрытая направляющая для цепи, тип K.
маркировка Sati | тип цепи | обозначение цепи | B | H |
S1BL025URG | 3/8" x 7/32" | 06B-1 | 20 | 25 |
S1BL130URG | 1/2" x 5/16" | 08B-1 | 24 | 30 |
S1BL235URG | 5/8" x 3/8" | 10B-1 | 30 | 35 |
S1BL335URG | 3/4" x 7/16" | 12B-1 | 40 | 35 |
S1BL440URG | 1" x 17.02 | 16B-1 | 40 | 45 |
S1BL550URG | 1-1/4" x 3/4" | 20B-1 | 50 | 50 |
S1BL660URG | 1-1/2" x 1" | 24B-1 | 60 | 60 |
S1BL770URG | 1-3/4" x 1-1/4" | 28B-1 | 60 | 70 |
S1BL875URG | 2" x 1-1/4" | 32B-1 | 70 | 75 |

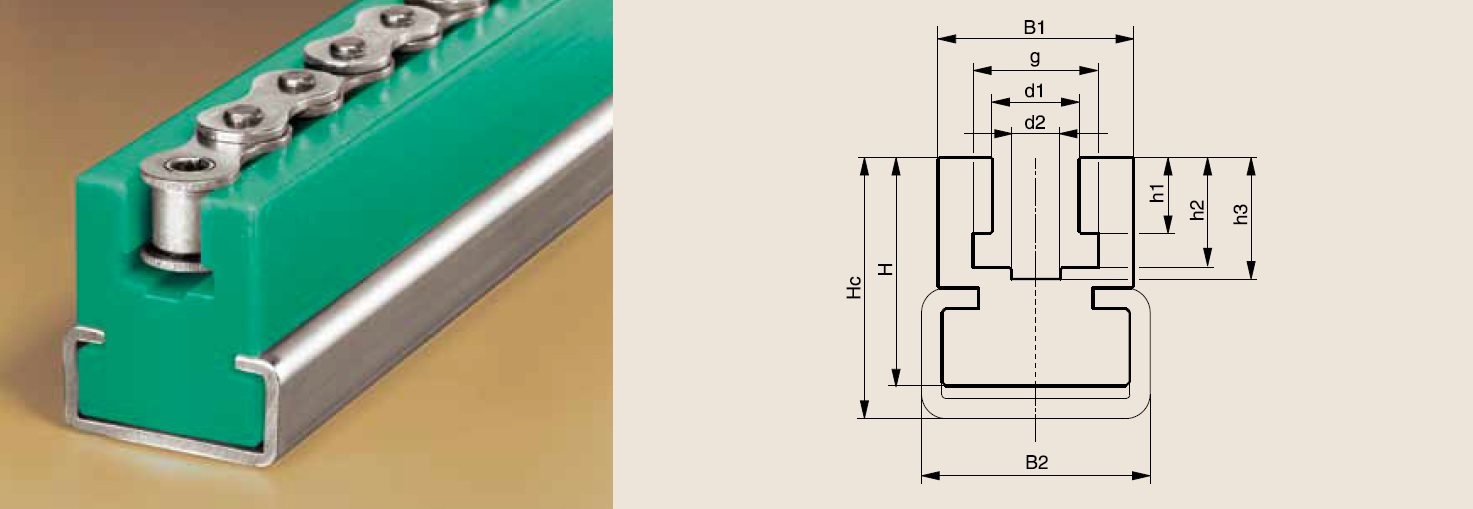

Закрытая направляющая для цепи, тип CK. Дополнительно может оснащаться металлическим профилем из оцинкованной или нержавеющей стали.
маркировка Sati | тип цепи | обозначение цепи | B1 | B2 | H | Hc | тип профиля |
S1BL0C3URG | 3/8" x 7/32" | 06B-1 | 20 | 20 | 17.5 | 21 | C-3 |
S1BL1C5URG | 1/2" x 5/16" | 08B-1 | 24 | 28 | 27.5 | 32 | C-5 |
S1BL2C5URG | 5/8" x 3/8" | 10B-1 | 24 | 28 | 27.5 | 32 | C-5 |
S1BL3C9URG | 3/4" x 7/16" | 12B-1 | 33 | 38 | 34 | 42 | C-9 |
S1BL4C10URG | 1" x 17.02 | 16B-1 | 38 | 38 | 45 | 49 | C-10 |
Направляющая для цепи, закрытого типа CKG. Дополнительно оснащается металлическим профилем из оцинкованной или нержавеющей стали. Является одним из самых популярных типов направляющих.
маркировка Sati | тип цепи | обозначение цепи | B | Hc | тип профиля |
S1CP0C10URG | 3/8" x 7/32" | 06B-1 | 30 | 24 | C-10 |
S1CP1C10URG | 1/2" x 5/16" | 08B-1 | 30 | 24 | C-10 |
S1CP2C10URG | 5/8" x 3/8" | 10B-1 | 30 | 24 | C-10 |
S1CP3C10URG | 3/4" x 7/16" | 12B-1 | 30 | 24 | C-10 |
S1CP4C11URG | 1" x 17.02 | 16B-1 | 45 | 40 | C-11 |

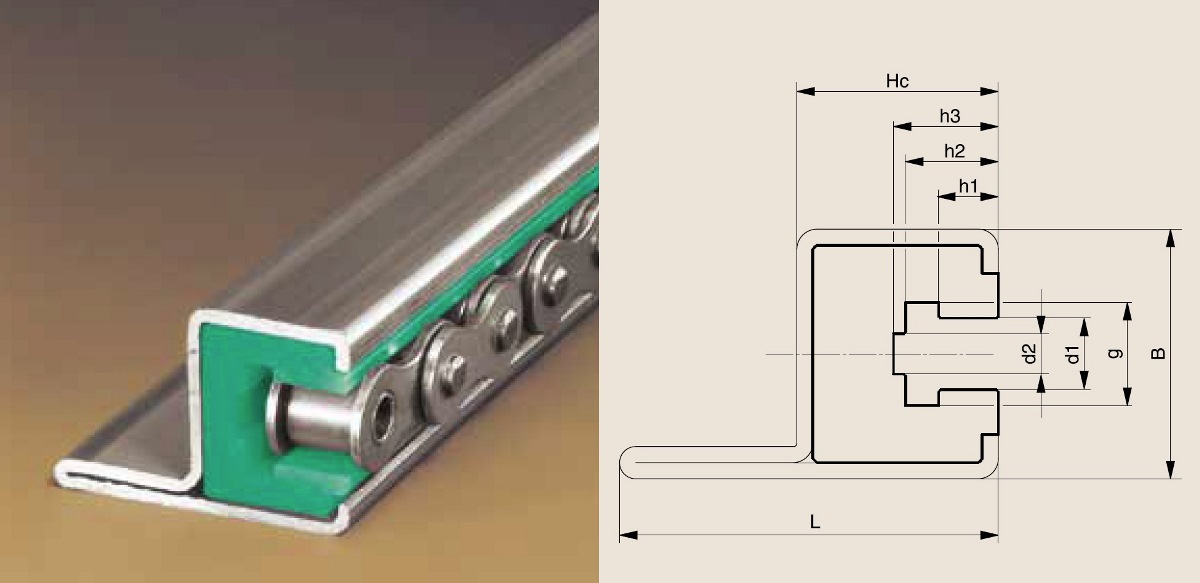

Направляющая закрытого типа для цепи, тип CKG 14H. Дополнительно оснащается металлическим профилем из оцинкованной или нержавеющей стали.
маркировка Sati | тип цепи | обозначение цепи | B | Hc | L | тип профиля |
S1BK0C14URG | 3/8" x 7/32" | 06B-1 | 31 | 25 | 47 | C-14 |
S1BK1C14URG | 1/2" x 5/16" | 08B-1 | 31 | 25 | 47 | C-14 |
S1BK2C14URG | 5/8" x 3/8" | 10B-1 | 31 | 25 | 47 | C-14 |
S1BK3C14URG | 3/4" x 7/16" | 12B-1 | 31 | 25 | 47 | C-14 |
Внизу страницы вы сможете найти каталог и ознакомиться с возможностями компании Wefapress. Для комплектаци редукторных механизмов вы также можете приобрести электродвигатели, редукторы, карданные шарниры, пластинчатые и грузовые цепи, шкивы, корпусные подшипники, направляющие пластинчатых цепей, быстросменные бесшпоночные муфты. На сайте компании вы найдёте каталоги в формате PDF и другую техническую информацию.
