Тяговые цепи British standart BS 4116 part 4

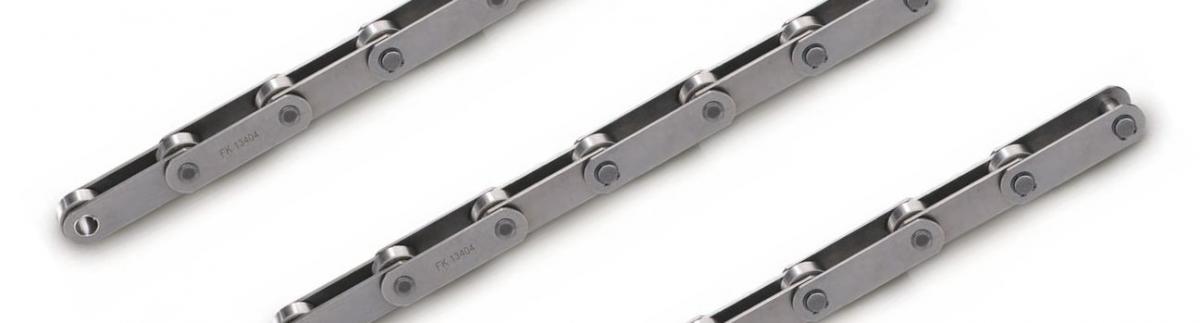

цепи Sircatene

Тяговая пластинчатая цепь Sircatene "английского" стандарта BS4116 part 4 (SMS 2083, ISO/R 1977)



цепь тяговая пластинчатая

Основные типы и базовые размеры цепей Sircatene ISO/R 1977 - DIN 8167 / SMS 2083 English standart с полнотелым пальцем.

 маркировка
 Sircatene
 P W D R T / t H
 мм мм мм мм мм мм
 ST2P / 50.8 50,8 15,0
 14,0 18,0-31,8 4/4
 ST2P / 76.2
 76,2
 ST2P / 88.9
 88,9
 ST2P / 101.6
 101,6
 ST2P / 114.3
 114,3
 ST2P / 127.0
 127,0
 ST2P / 152.4
 152,4
 ST3P / 76.2
 76,2 19,0 19,0 23,6-47,6 5-4
 ST3P / 101.6
 101,6
 ST3P / 127.0
 127,0
 ST3P / 152.4
 152,4
 ST3P / 177.8
 177,8
 ST3P / 203.2
 203,2
 ST4P / 101.6
 101,6 25,4 26,9 33,2-66,7 7/5
 ST4P / 127.0
 127,0
 ST4P / 152.4
 152,4
 ST4P / 177.8
 177,8
 ST4P / 203.2
 203,2
 ST4P / 254.0
 254,0
 ST5P / 152.4
 152,4 38,1 31,8 38,1-88-9 10/8
 ST5P / 177.8
 177,8
 ST5P / 203.2
 203,2
 ST5P / 254.0
 254,0
 ST5P / 304.8
 304,8
 ST5P / 355.6
 355,6
 ST6P / 152.4
 152,4
 ST6P / 203.2
 203,2
 ST6P / 254.0
 254,0
 ST6P / 304.8
 304,8
 ST6P / 355.6
 355,6
 ST6P / 406.4
 406,4



Как правило тяговые пластинчатые цепи обрудуются различными скребками и креплениями (аттачментами) для выполнения грузонесущих функций или крепления конвейерных элементов.

Для построения конвейеров и редукторных механизмов вы сможете приобрести со склада (либо производство и поставка под заказ) - звёздочки конвейерных цепей, натяжители цепей, карданные шарниры и зубчатые муфты, электродвигатели с тормозом, блокираторы обратного хода, редукторы, мотор-редукторы, управляемые сцепления и шинно-пневматические муфты, клиноременные передачи и приводы на зубчатых ремнях.

На нашем сайте вы найдёте PDF-каталоги и другую техническую информацию. Также, вы можете обратиться за помощью к нашим инженерам.
