Мотор-редуктор навесной, Benzlers J Sala

Benzlers sala редуктор

Цилиндрический плоский моторредуктор SALA с монтажом на полый вал (shaft mounted gear). Произведено в Швеции компанией Benzlers.

Корпус из серого чугуна гасит вибрации и рассеивает тепло. Косозубые цилиндрические шестерни прошли цементацию и закалку. Благодаря этому редуктор работает тихо и устойчив к износу.

Типоразмер редуктора BenzlersДиаметр полого вала, мм Передаточные числа номинальный  крутящий момент, Нм
одноступенчатыедвухступенчатые
 J11A / J11B J12A / J12B35 / 45 4.94/15.09/24.96 800
 J21A / J21B J22A / J22B45 / 55 5.00/15.22/24.381500
 J31A / J31B J32A / J32B55 / 65

 5.00/15.45/24.17

2200
 J51A / J51B J52A / J52B 60 / 75 5.08/15.39/24.722900
 J71A / J71B J72A / J72B 70 / 85 4.94/14.61/24.44 5000
 J100 1005.07/15.94/19.99/25.0010000
 J110  110 5.07/15.95/19.95/24.95 14157
 J125  125 4.88/14.79/19.91/24.86 20270
  J140140 14.75/19.97/25.61 30700
  J160 160 15.04/20.62/24.36 45504
  J190 190 15.71/20.92/25.53 57800

В конструкции редуктора SALA использованы подшипники SKF, FAG, INA. В мотор-редуктор легко встраивается обгонная муфта (муфта обратного хода), благодаря этому он может использоваться в нориях и наклонных элеваторах. Редуктор, оснащённый обгонной муфтой препятствует саморазгружению элеватора при отключении электричества. Для смазки и охлаждения редуктора готовы рекомендовать индустриальные масла Mobil и Shell.

Benzlers редуктор Sala

Двигатель может быть установлен на редуктор с помощью специальной платформы или же может стоять на отдельном фундаменте. Передача мощности на редуктор происходит посредством клиновых шкивов и приводных ремней, которые мы готовы вам предложить. Для бесшпоночного монтажа готовы предложить стяжную муфту на выходном валу.

Benzlers radicon

Большой склад мотор-редукторов и электродвигателей в Киеве позволяет оперативно решать задачи производства. Для получения консультаций и комерческих предложений вы можете обратиться к нашим инженерам. Мы поможем заменить редуктор Brown, Dodge, Challenge, Boston Gear, Browning, LinkBelt, Fenner, Tappvaxel, Leroy Somer Poulibloc, Vortex, Involute, Stiebel, Agnee, Kumera, Motovario, Renold, Brevini, Rossi, Sumitomo, Falk, Rexnord.

Редукторы Benzlers SALA имеют большое количество опций и исполнений, но среди них можно выделить наиболее стандартные и популярные, которые вы найдёте в перечне ниже:

Benzlers SALA J11/J12

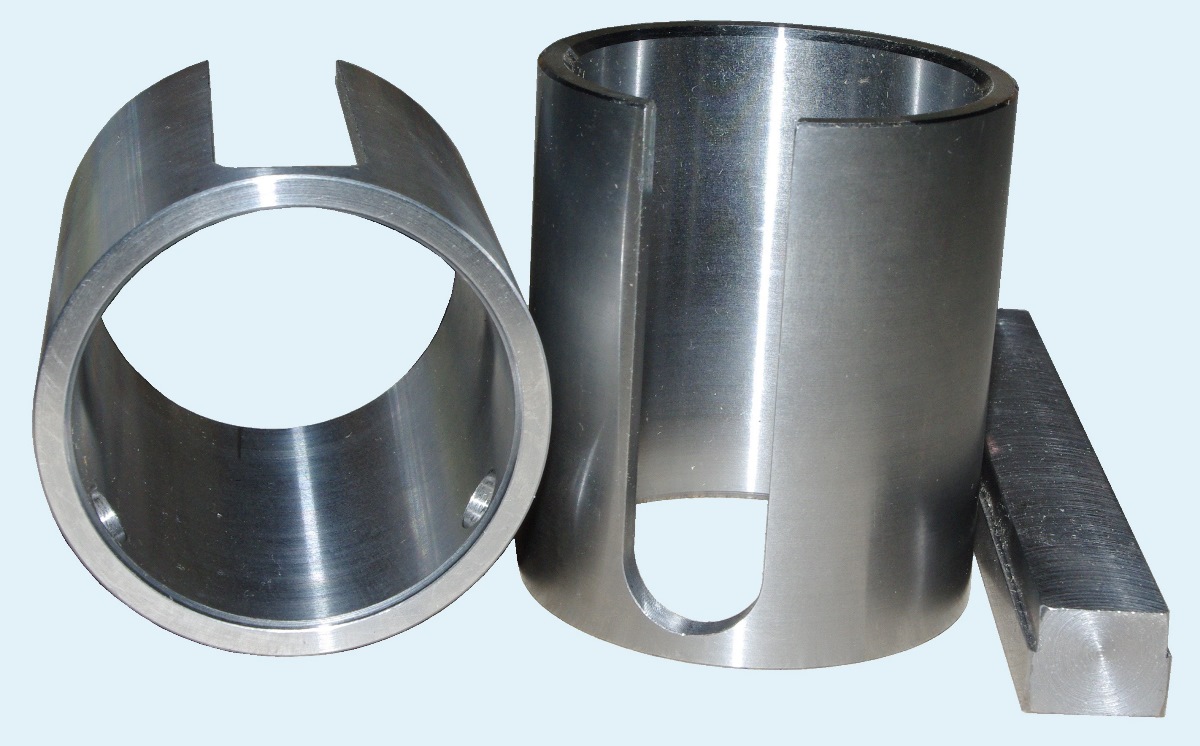

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J11A--5--035-2------
 J11A 5:1 D=35
 J11A/--/5/--/035/-/2/--/----
 J11A--5-K035-2------
 J11A/--/5/-/K/035/-/2/--/----
 4,94 35
 J11B--5--045-2------
 J11B 5:1 D=45
 J11B/--/5/--/045/-/2/--/----
 J11B--5-K045-2------
 J11B/--/5/-/K/045/-/2/--/----
 4,94 45
 J12A-15--035-2------
 J12A 15:1 D=35
 J12A/-/15/--/035/-/2/--/----
 J12A-15-K035-2------
 J12A/-/15/-/K/035/-/2/--/----
 15,09 35
 J12B-15--045-2------
 J12B 15:1 D=45
 J12B/-/15/--/045/-/2/--/----
 J12B-15-K045-2------
 J12B/-/15/--/045/-/2/--/----
 15,09 45
 J12A-25--035-2------
 J12A 25:1 D=35
 J12A/-/25/--/035/-/2/--/----
 J12A-25-K035-2------
 J12A/-/25/-/K/035/-/2/--/----
 24,96 35
 J12B-25--045-2------
 J12B 25:1 D=45
 J12B/-/25/--/045/-/2/--/----
 J12B-25-K045-2------
 J12B/-/25/-/K/045/-/2/--/----
 24,96 45



Benzlers SALA J21/J22

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J21A--5--045-2------
 J21A 5:1 D=45
 J21A--5-K045-2------ 5.00 45
 J21B--5--055-2------
 J21B 5:1 D=55
 J21B--5-K055-2------ 5.00 55
 J22A-15--045-2------
 J22A 15:1 D=45
 J22A-15-K045-2------ 15,22 45
 J22B-15--055-2------
 J22B 15:1 D=55
 J22B-15-K055-2------ 15,22 55
 J22A-25--045-2------
 J22A 25:1 D=45
 J22A-25-K045-2------ 24,38 45
 J22B-25--055-2------
 J22B 25:1 D=55
 J22B-25-K055-2------ 24,38 55



Benzlers SALA J31/J32

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J31A--5--055-2------
 J31A 5:1 D=55
 J31A--5-K055-2------ 5.00 55
 J31B--5--065-2------
 J31B 5:1 D=65
 J31B--5-K065-2------ 5.00 65
 J32A-15--055-2------
 J32A 15:1 D=55
 J32A-15-K055-2------ 15,45 55
 J32B-15--065-2------
 J32B 15:1 D=65
 J32B-15-K065-2------ 15,45 65
 J32A-25--055-2------
 J32A 25:1 D=55
 J32A-25-K055-2------ 24,17 55
 J32B-25--065-2------
 J32B 25:1 D=65
 J32B-25-K065-2------ 24,17 65



Benzlers SALA J51/J52

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J51A--5--060-2------
 J51A 5:1 D=60
 J51A--5-K060-2------ 5.08 60
 J51B--5--075-2------
 J52B 5:1 D=75
 J51B--5-K075-2------ 5.08 75
 J52A-15--060-2------
 J52A 15:1 D=60
 J52A-15-K060-2------
 J52A/-/15/-/K/060/-/2/--/-/-/-/-
 15,39 60
 J52B-15--075-2------
 J52B 15:1 D=75
 J52B-15-K075-2------ 15,39 75
 J52A-25--060-2------
 J52A 25:1 D=60
 J52A-25-K060-2------
 J52A/-/25/-/K/060/-/2/--/-/-/-/-
 24,72 60
 J52B-25--075-2------
 J52B 25:1 D=75
 J52B-25-K075-2------ 24,72 75



Benzlers SALA J71/J72

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J71A--5--070-2------
 J71A 5:1 D=70
 J71A--5-K070-2------ 4,94 70
 J71B--5--085-2------
 J71B 5:1 D=85
 J71B--5-K085-2------ 4,94 85
 J72A-15--070-2------
 J72A 15:1 D=70
 J72A-15-K070-2------
 J72A/-/15/-/K/070/-/2/--/-/-/-/-
 14,61 70
 J72B-15--085-2------
 J72B 15:1 D=85
 J72B-15-K085-2------ 14,61 85
 J72A-25--070-2------
 J72A 25:1 D=70
 J72A-25-K070-2------
 J72A/-/15/-/K/070/-/2/--/-/-/-/-
 24,44 70
 J72B-25--085-2------
 J72B 25:1 D=85
 J72B-25-K085-2------ 24,44 85



Benzlers SALA J100

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала

 J100--5--100-2------
 J100 5:1 D=100
 J100/--/5/-/-/100/-/2/--/----

 J100--5-K080-2------
J100/--/5/-/K/080/-/2/--/----
 J100--5-K085-2------
 J100/--/5/-/K/085/-/2/--/----
 J100--5-K090-2------
 J100/--/5/-/K/090/-/2/--/----
 J100--5-K095-2------
 J100/--/5/-/K/095/-/2/--/----
 J100--5-K100-2------
 J100/--/5/-/K/100/-/2/--/----
 5,07 100
 J100-15--100-2------
 J100 15:1 D=100
 J100/-/5/-/-/100/-/2/--/----
 J100-15-K080-2------
 J100/-/15/-/K/080/-/2/--/----
 J100-15-K085-2------
 J100/-/15/-/K/085/-/2/--/----
 J100-15-K090-2------
 J100/-/15/-/K/090/-/2/--/----
 J100-15-K095-2------
 J100/-/15/-/K/095/-/2/--/----
 J100-15-K100-2------
 J100/-/15/-/K/100/-/2/--/----
 15,94 100
 J100-20--100-2------
 J100 20:1 D=100
 J100/-/20/-/-/100/-/2/--/----
 J100-20-K080-2------
 J100/-/20/-/K/080/-/2/--/----
 J100-20-K085-2------
 J100/-/20/-/K/085/-/2/--/----
 J100-20-K090-2------
 J100/-/20/-/K/090/-/2/--/----
 J100-20-K095-2------
 J100/-/20/-/K/095/-/2/--/----
 J100-20-K100-2------
 J100/-/20/-/K/100/-/2/--/----
 19,99 100
 J100-25--100-2------
 J100 25:1 D=100
 J100/-/25/-/-/100/-/2/--/----
 J100-25-K080-2------
 J100/-/25/-/K/080/-/2/--/----
 J100-20-K085-2------
 J100/-/20/-/K/085/-/2/--/----
 J100-20-K090-2------
 J100/-/20/-/K/090/-/2/--/----
 J100-20-K095-2------
 J100/-/20/-/K/095/-/2/--/----
 J100-20-K100-2------
 J100/-/20/-/K/100/-/2/--/----
 25,00 100



Benzlers SALA J110

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J110--5--110-2------
 J110 5:1 D=110
 J110/--/5/-/-/110/-/2/--/----
 J110--5-K090-2------
 J110/-/5/-/K/090/-/2/--/----
 J110--5-K095-2------
 J110/-/5/-/K/095/-/2/--/----
 J110--5-K100-2------
 J110/-/5/-/K/100/-/2/--/----
 J110--5-K105-2------
 J110/-/5/-/K/105/-/2/--/----
 J110--5-K110-2------
 J110/-/5/-/K/110/-/2/--/----
 5,07 110
 J110-15--110-2------
 J110 15:1 D=110
 J110/-/15/-/-/110/-/2/--/----
 J110-15-K090-2------
 J110/-/15/-/K/090/-/2/--/----
 J110-15-K095-2------
 J110/-/15/-/K/095/-/2/--/----
 J110-15-K100-2------
 J110/-/15/-/K/100/-/2/--/----
 J110-15-K105-2------
 J110/-/15/-/K/105/-/2/--/----
 J110-15-K110-2------
 J110/-/15/-/K/110/-/2/--/----
 15,95 110
 J110-20--110-2------
 J110 20:1 D=110
 J110/-/20/-/-/110/-/2/--/----
 J110-20-K090-2------
 J110/-/20/-/K/090/-/2/--/----
 J110-20-K095-2------
 J110/-/20/-/K/095/-/2/--/----
 J110-20-K100-2------
 J110/-/20/-/K/100/-/2/--/----
 J110-20-K105-2------
 J110/-/20/-/K/105/-/2/--/----
 J110-20-K110-2------
 J110/-/20/-/K/110/-/2/--/----
 19,95 110
 J110-25--110-2------
 J110 25:1 D=110
 J110/-/25/-/-/110/-/2/--/----
 J110-25-K090-2------
 J110/-/25/-/K/090/-/2/--/----
 J110-25-K095-2------
 J110/-/25/-/K/095/-/2/--/----
 J110-25-K100-2------
 J110/-/25/-/K/100/-/2/--/----
 J110-25-K105-2------
 J110/-/25/-/K/105/-/2/--/----
 J110-25-K110-2------
 J110/-/25/-/K/110/-/2/--/----
 24,95 110



Benzlers SALA J125

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J125--5--125-2------
 J125 5:1 D=125
 J125/-/5/-/-/125/-/2/------
 J125--5-K100-2------
 J125/-/5/-/K/100/-/2/------
 J125--5-K110-2------
 J125/-/5/-/K/110/-/2/------
 J125--5-K115-2------
 J125/-/5/-/K/115/-/2/------
 J125--5-K120-2------
 J125/-/5/-/K/120/-/2/------
 J125--5-K125-2------
 J125/-/5/-/K/125/-/2/------
 4,88 125
 J125-15--125-2------
 J125 15:1 D=125
 J125/-/15/-/-/125/-/2/------
 J125-15-K100-2------
 J125/-/15/-/K/100/-/2/------
 J125-15-K110-2------
 J125/-/15/-/K/110/-/2/------
 J125-15-K115-2------
 J125/-/15/-/K/115/-/2/------
 J125-15-K120-2------
 J125/-/15/-/K/120/-/2/------
 J125-15-K125-2------
 J125/-/15/-/K/125/-/2/------
 14,79 125
 J125-20--125-2------
 J125 20:1 D=125
 J125/-/20/-/-/125/-/2/------
 J125-20-K100-2------
 J125/-/20/-/K/100/-/2/------
 J125-20-K110-2------
 J125/-/20/-/K/110/-/2/------
 J125-20-K115-2------
 J125/-/20/-/K/115/-/2/------
 J125-20-K120-2------
 J125/-/20/-/K/120/-/2/------
 J125-20-K125-2------
 J125/-/20/-/K/125/-/2/------
 19,91 125
 J125-25--125-2------
 J125 25:1 D=125
 J125/-/25/-/-/125/-/2/------
 J125-25-K100-2------
 J125/-/25/-/K/100/-/2/------
 J125-25-K110-2------
 J125/-/25/-/K/110/-/2/------
 J125-25-K115-2------
 J125/-/25/-/K/115/-/2/------
 J125-25-K120-2------
 J125/-/25/-/K/120/-/2/------
 J125-25-K125-2------
 J125/-/25/-/K/125/-/2/------
 24,86 125



Benzlers SALA J140

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J140-15--140-2------
 J140 15:1 D=140
 J140-15-K120-2------ (J140/-/15/-/K/120/-/2/------)
 J140-15-K125-2------ (J140/-/15/-/K/125/-/2/------)
 J140-15-K130-2------ (J140/-/15/-/K/130/-/2/------)
 J140-15-K140-2------ (J140/-/15/-/K/140/-/2/------)
 14,75 140
 J140-20--140-2------
 J140 20:1 D=140
 J140-20-K120-2------ (J140/-/20/-/K/120/-/2/------)
 J140-20-K125-2------ (J140/-/20/-/K/125/-/2/------)
 J140-20-K130-2------ (J140/-/20/-/K/130/-/2/------)
 J140-20-K140-2------ (J140/-/20/-/K/140/-/2/------)
 19,97 140
 J140-25--140-2------
 J140 25:1 D=140
 J140-25-K120-2------ (J140/-/25/-/K/120/-/2/------)
 J140-25-K125-2------ (J140/-/25/-/K/125/-/2/------)
 J140-25-K130-2------ (J140/-/25/-/K/130/-/2/------)
 J140-25-K140-2------ (J140/-/25/-/K/140/-/2/------)
 25,61 140



Benzlers SALA J160

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала
 J160-15--160-2------
 J160 15:1 D=160
 J160-15-K140-2------ (J160/-/15/-/K/140/-/2/------)
 J160-15-K150-2------ (J160/-/15/-/K/150/-/2/------)
 J160-15-K160-2------ (J160/-/15/-/K/160/-/2/------)
 15,04 160
 J160-20--160-2------
 J160 20:1 D=160
 J160-20-K140-2------ (J160/-/20/-/K/140/-/2/------)
 J160-20-K150-2------ (J160/-/20/-/K/150/-/2/------)
 J160-20-K160-2------ (J160/-/20/-/K/160/-/2/------)
 20,62 160
 J160-25--160-2------
 J160 25:1 D=160
 J160-25-K140-2------ (J160/-/25/-/K/140/-/2/------)
 J160-25-K150-2------ (J160/-/25/-/K/150/-/2/------)
 J160-25-K160-2------ (J160/-/25/-/K/160/-/2/------)
 24,36 160



Benzlers SALA J190

 исполнение полый вал исполнение втулки KIBO передаточное
 отношение
 диаметр
 полого вала, мм
 J190-15--190-2------
 J190 15:1 D=190
 (J190/-/15/-/-/190/-/2/------)
 J190-15-K165-2------
(J190/-/15/-/K/165/-/2/------)
 J190-15-K170-2------
 (J190/-/15/-/K/170/-/2/------)
 J190-15-K180-2------
 (J190/-/15/-/K/180/-/2/------)
 J190-15-K190-2------
 (J190/-/15/-/K/190/-/2/------)
 15,71 190
 (170, 180)
 J190-20--190-2------
 J190 20:1 D=190
 (J190/-/20/-/-/190/-/2/------)
  J190-20-K165-2------
 (J190/-/20/-/K/165/-/2/------)
 J190-20-K170-2------
 (J190/-/20/-/K/170/-/2/------)
 J190-20-K180-2------
 (J190/-/20/-/K/180/-/2/------)
 J190-20-K190-2------
 (J190/-/20/-/K/190/-/2/------)
 20,92 190
 (170, 180)
 J190-25--190-2------
 J190 25:1 D=190
 (J190/-/25/-/-/190/-/2/------)
 J190-25-K170-2------
 (J190/-/25/-/K/170/-/2/------)
 J190-25-K180-2------
 (J190/-/25/-/K/180/-/2/------)
 J190-25-K190-2------
 (J190/-/25/-/K/190/-/2/------)
 25,53 190
 (170, 180)



Редукторы Benzlers SALA достаточно просты и надёжны, благодаря сокращённой номенклатуре обслуживание транспортёров становится более пролстым и дешёвым. Поэтому они используются в элеваторах и зернохранилищах импортного производства Kellve, Cimbria, технологическом оборудовании розлива и упаковки Innoclean KHS Gmbh, Tetra-pak.

Для комплектации конвейерных линий и построени редукторных механизмов вы также можете купить тяговые пластинчатые цепи и вильчатые цепи, звёздочки, направляющие, гидромуфты, кулачковые муфты и торовые муфты, электродвигатели, клиновые шкивы и ремни, бесшпоночные муфты и ступицы под приваривание. На нашем сайте вы найдёте каталоги и другую вспомогательную информацию.





Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua



каталоги скачать



Benzlers SALA каталог редукторов
Каталог редукторов Benzlers Sala J
Система монтажа мотор-редуктора KIBO
мотор-редуктор









мотор-редуктор соосный мотор-редуктор конически-цилиндрический мотор-редуктор червячно-цилиндрический мотор-редуктор цилиндрический с полым валом
