Планетарный мотор-редуктор Benzlers

Мотор-редуктор

Планетарные мотор-редукторы производства Benzlers, Швеция.

Планетарная передача редуктора с использованием 3-х сателлитов позволяет добиться высокой плавности хода и равномерности распределения нагрузки. Массивный чугунный корпус мотор-редуктора эффективно отводит тепло.

Стандартный присоединительный фланец электродвигателя позволяет применять стандартные электродвигатели любого европейского производителя, включая электродвигатели с тормозом, электродвигатели рольганговые и взрывозащищёенные электродвигатели.

планетарный редуктор

Планетарный редуктор Benzlers Radicon имеет несколько вариантом исполнения по способу монтажа и дизайну быстроходной и тихоходной стороны редуктора. Эти варианты отображены на схеме:
Benzlers radicon

Наиболее популярным и распространённым исполнением является планетарный редуктор на лапах, с цилиндрическим быстроходным и тихоходным валом. Основные размеры и характеристики вы найдёте ниже:

Планетарный мотор-редуктор

 маркировка
 редуктора
 варианты передаточных чисел D d H B
 PL0110
 одноступенчатый
 3,89; 4,71; 6,20; 7,50; 42 38 125 132
 PL0120
 двухступенчатый
 15,12; 18,33; 22,22; 24,11; 29,17; 35,36; 38,44;
 46,50; 56,25;
 PL0130
 трёхступенчатый
 58,51; 71,30; 86,43; 93,77; 104,8; 113,4; 137,5;
 149,5; 166,7; 180,8; 218,8; 265,2; 288,3; 348,8; 421,9
 PL0140
 четырёхступенчатый
 277,3; 336,1; 364,6; 441,1; 534,7; 581,3; 648,2; 703,2
 850,7; 926,8; 1031,3; 1121,2; 1356,3; 1640,6; 1787,5;
 1988,8; 2162,3; 2615,6; 3164,1
 PL0210
 одноступенчатый
 3,89; 4,71; 6,20; 7,50;4238 125 132
 PL0220
 двухступенчатый
 15,12; 18,33; 22,22; 24,11; 29,17; 35,36; 38,44;
 46,50; 56,25;
 PL0230
 трёхступенчатый
 58,51; 71,30; 86,43; 93,77; 104,8; 113,4; 137,5;
 149,5; 166,7; 180,8; 218,8; 265,2; 288,3; 348,8; 421,9
 PL0240
 четырёхступенчатый
 277,3; 336,1; 364,6; 441,1; 534,7; 581,3; 648,2; 703,2
 850,7; 926,8; 1031,3; 1121,2; 1356,3; 1640,6; 1787,5;
 1988,8; 2162,3; 2615,6; 3164,1
 PL0310
 одноступенчатый
 3,64; 4,36; 5,63; 6,69; 65 48 160 180
 PL0320
 двухступенчатый
 14,17; 17,17; 20,57; 22,59; 27,32; 32,73; 34,88;
 42,19; 50,19
 38
 PL0330
 трёхступенчатый
 55,09; 66,79; 80,96; 87,83; 96,98; 106,5; 128,8; 140,0;
 154,3; 169,4; 204,9; 245,5; 261,6; 316,4; 376,4
 PL0340
 четырёхступенчатый
 259,7; 314,8; 341,6; 413,2; 500,9; 544,6; 607,2; 658,8;
 796,9; 868,2; 966,0; 1050,2; 1270,4; 1536,8; 1621,7;
 1840,9; 1961,7; 2373,0; 2823,3
 PL0510
 одноступенчатый
 3,64; 4,36; 5,63; 6,69; 65 48 160 180
 PL0520
 двухступенчатый
 14,17; 17,17; 20,57; 22,59; 27,32; 32,73; 34,88;
 42,19; 50,19
 38
 PL0530
 трёхступенчатый
 55,09; 66,79; 80,96; 87,83; 96,98; 106,5; 128,8; 140,0;
 154,3; 169,4; 204,9; 245,5; 261,6; 316,4; 376,4
 PL0540
 четырёхступенчатый
 259,7; 314,8; 341,6; 413,2; 500,9; 544,6; 607,2; 658,8;
 796,9; 868,2; 966,0; 1050,2; 1270,4; 1536,8; 1621,7;
 1840,9; 1961,7; 2373,0; 2823,3
 PL0810
 одноступенчатый
 3,64; 4,36; 5,63; 6,69; 80 65 200 225
 PL0820
 двухступенчатый
 13,27; 15,90; 19,04; 20,49; 24,38; 29,20; 31,64;
 37,64; 44,79;
 48
 PL0830
 трёхступенчатый
 51,61; 62,56; 74,94; 82,28; 89,77; 98,56; 119,2; 127,0;
 142,8; 153,7; 182,8; 219,0; 237,3; 282,3; 335,9;
 38
 PL0840
 четырёхступенчатый
 243,3; 294,9; 320,0; 387,1; 469,2; 510,1; 562,0; 617,1;
 746,5; 787,7; 894,2; 952,8; 1152,6; 1371,3; 1471,3;
 1642,7; 1779,8; 2117,5; 2519,3
 PL1210
 одноступенчатый
 3,64; 4,36; 5,63; 6,69; 80 65 200 225
 PL1220
 двухступенчатый
 13,27; 15,90; 19,04; 20,49; 24,38; 29,20; 31,64;
 37,64; 44,79;
 48
 PL1230
 трёхступенчатый
 51,61; 62,56; 74,94; 82,28; 89,77; 98,56; 119,2; 127,0;
 142,8; 153,7; 182,8; 219,0; 237,3; 282,3; 335,9;
 38
 PL1240
 четырёхступенчатый
 243,3; 294,9; 320,0; 387,1; 469,2; 510,1; 562,0; 617,1;
 746,5; 787,7; 894,2; 952,8; 1152,6; 1371,3; 1471,3;
 1642,7; 1779,8; 2117,5; 2519,3
 PL1610
 одноступенчатый
 3,88; 4,83; 6,75 90 80 250 375
 PL1620
 двухступенчатый
 14,12; 16,91; 21,8; 25,93; 27,19; 32,35; 37,97; 45,17 48
 PL1630
 трёхступенчатый
 54,9; 66,55; 79,71; 87,52; 105,87; 109,16; 126,82; 135,14;
 163,48; 194,5; 203,91; 242,6; 284,77; 338,8
 38
 PL1640
 четырёхступенчатый
 213,5; 258,8; 313,7; 340,4; 411,7; 499,1; 542,6; 597,9; 656,4;
 794,0; 951,1; 1013,6; 1226,1; 1458,7; 1504,1; 1819,5
 2100,5; 2541,0;
 PL2510
 одноступенчатый
 4.00; 5,20; 6,25 110 90 280 334
 PL2520
 двухступенчатый
 14,57; 17,45; 22,50; 26,77; 29,25; 34,8; 35,16; 41,83 65
 PL2530
 трёхступенчатый
 53,08; 63,58; 76,17; 81,96; 97,52; 106,55; 116,81; 126,56;
 150,58; 164,53; 179,15; 195,75; 232,89; 279,92
 48
 PL2540
 четырёхступенчатый
 206,43; 250,24; 299,76; 329,11; 359,06; 398,11; 476,88; 508,18;
 614,73; 731,37; 784,69; 876,08; 949,22; 1129,33; 1343,61;
 1468,13; 1746,69; 2099,39
 38
 PL4010
 одноступенчатый
 4,17; 5,29; 6,21 120 100 280 334
 PL4020
 двухступенчатый
 16,17; 20,17; 25,59; 28,17; 30,04; 35,74; 41,95 80
 PL4030
 трёхступенчатый
 58,92; 70,58; 74,73; 90,98; 108,24; 113,48; 135,01; 143,93;
 158,48; 188,55; 201,01; 239,15; 280,72
 48
 PL4040
 четырёхступенчатый
 229,1; 277,8; 332,7; 365,3; 441,9; 455,6; 529,3; 564,1; 682,3;
 715,5; 851,1; 865,5; 1012,6; 1188,6; 1414,1; 1793,6; 2105,4
 38
 PL6510
 одноступенчатый
 4,17; 5,29; 5,87 160 110 315 390
 PL6520
 двухступенчатый
 16,7; 19,37; 21,7; 25,18; 26,09; 30,26; 36,67 90
 PL6530
 трёхступенчатый
 60,82; 70,56; 72,85; 84,52; 93,91; 111,73; 122,09; 129,62;
 145,25; 146,74; 188,55; 218,73; 265,02
 65
 PL6540
 четырёхступенчатый
 221,6; 265,4; 317,9; 342,1; 407,0; 444,7; 487,6; 528,3; 628,5;
 686,7; 817,0; 972,1; 1168,4; 1355,4; 1642,2
 48

Планетарные мотор-редукторы имеют несколькл вариантов крепления (лапы, фланец) и несколько вариантов выходного вала (цилиндрический со шпонкой, полый со стяжной муфтой, полый шлицевый, цилиндрический шлицевый), благодаря этой универсальности инженеры нашей компании помогут вам подобрать альтернативу редуторам Brevini, Trasmital bonfiglioli, Desch Antriebstechnik. Motovario, Hydro-Mec, Sew Eurodrive, Leroy Somer Planibloc 2000, Siemens.



Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua



каталоги скачать



Краткий каталог планетарных
мотор-редукторов Benzlers
планетарный мотор-редуктор

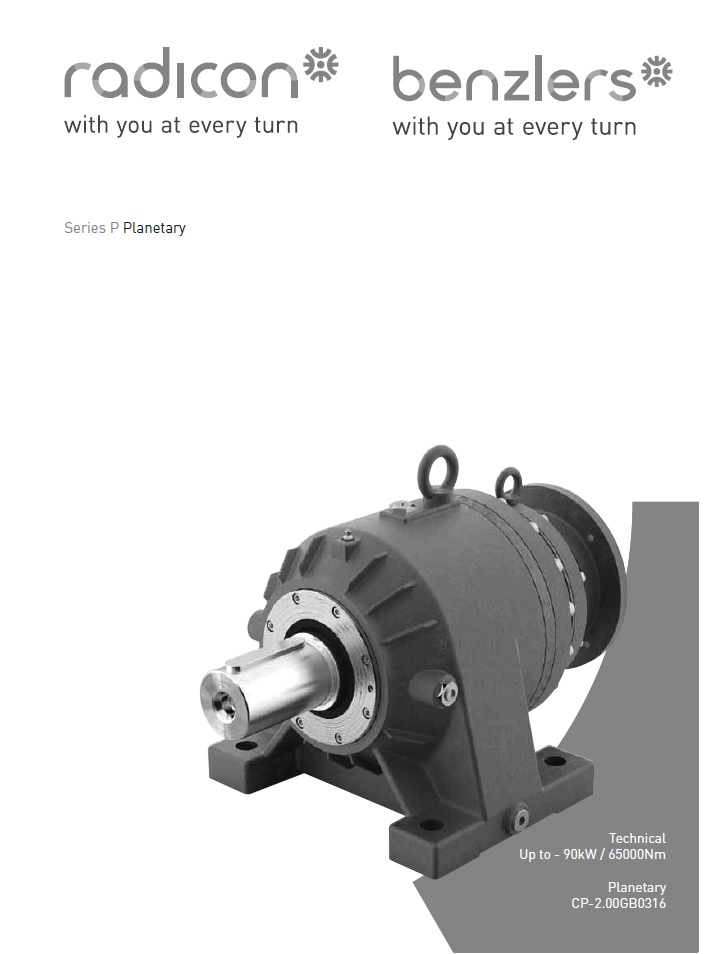

Полный каталог планетарных
